JS-CZ型磁致伸縮液位傳感器

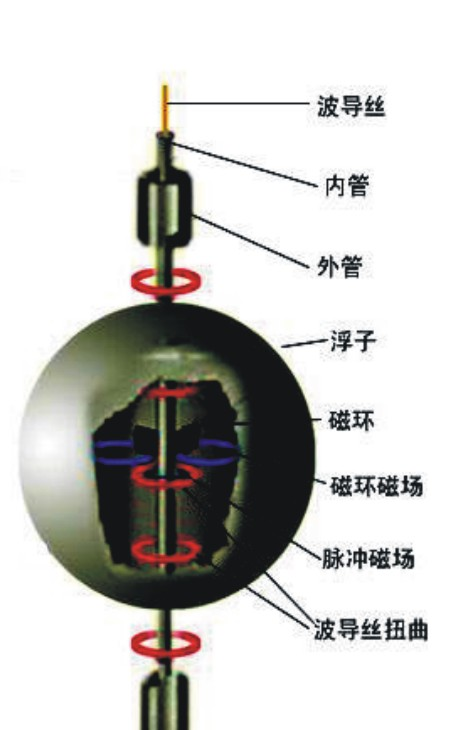

磁致伸縮液位計部分是基于磁致伸縮原理設計的，它由敏感元件波導絲（管）、活動磁鐵及發射電脈沖信號和接收返回信號的電子部件構成。當電子探頭中脈沖發生器產生的電脈沖沿鋼管內的波導絲傳遞時，電脈沖同時伴隨產生一個垂直于波導絲的環形磁場以光速沿波導絲傳遞。當脈沖環形磁場與浮子固有磁場相遇時，二者的磁場矢量相疊加形成螺旋磁場，產生瞬時扭力并在波導絲上形成一個機械扭以聲速傳遞返回到電子探頭，使線圈兩端產生感應脈沖。通過測量出發電脈沖與扭返回產生的感應脈沖之間的時間差，就可以地計算出被測液面高度。同時將溫度傳感器置于測桿內，便可連續測定介質溫度。 性能指標 模擬信號輸出液位傳感器 量程范圍 50～7000mm 供電電源 24VDC±10% 輸出形式 4～20mA；0～5V；0～10V 工作溫度 電子倉：－40℃～+85℃（范圍） 測桿：－40℃～+110℃（范圍） 輸出溫漂 50ppm/℃ 產品功耗 小于60mA 工作壓力 浮球3.2MPa 輸出紋波 小于20mV 線性誤差 優于0.05%FS；量程小于300mm的傳感器，誤差小于150μm 重復性誤差 優于0.002%FS 帶負載能力 4～20mA輸出：帶負載能力不低于500Ω 0～5V，0～10V輸出：輸出阻抗小于20Ω 測桿材料 0Cr18Ni9、1Cr18Ni9Ti或用戶特殊定制 電子倉外殼材料 1Cr18Ni9Ti或用戶特殊定制 浮球材料 1Cr18Ni9Ti、0Cr17Ni12Mo2、0Cr17Ni14Mo2 連接形式 M18×1.5、M20×1.5、3/4－16UNF－2A（或者用戶特殊定制） 防爆類型 ExdⅡBT5 主要技術參數 數字信號輸出液位傳感器 油位、水位、一至五點溫度數據輸出 測量范圍 0.2～6m 重復精度 優于0.001%FS 非 線 性 0.05%FS 分 辨 率 150μm 輸出模式 Rs-485 供電電源 15～30VDC 防爆等級 ExdⅡBT5 ExiaⅡAT5 ExiaⅡBT5 溫度系數測桿：－40℃～120℃ 電子倉：－20℃～75℃ 工作壓力 浮球：3.2MPa 測桿材料 0Cr18Ni9、1Cr18Ni9Ti
