1.適用范圍

桁車式刮吸泥機，用于污水處理廠平流沉淀池。沉淀池是應用沉淀作用去除水中懸浮物的一種構筑物。沉淀池在廢水處理中廣為使用。沉淀池一般是在生化前或生化后泥水分離的構筑物，多為分離顆粒較細的污泥。在生化之前的稱為初沉池，沉淀的污泥無機成分較多，污泥含水率相對于二沉池污泥低些。位于生化之后的沉淀池一般稱為二沉池，多為有機污泥，污泥含水率較高。

它的型式很多，按池內水流方向可分為平流式、豎流式和輻流式三種。

平流式沉淀池的池型呈長方形，廢水從池的一端流入，水平方向流過池子，從池的另一端流出。在池的進口處底部設貯泥斗，其它部位池底有坡度，傾向貯泥斗。


2.設備簡介

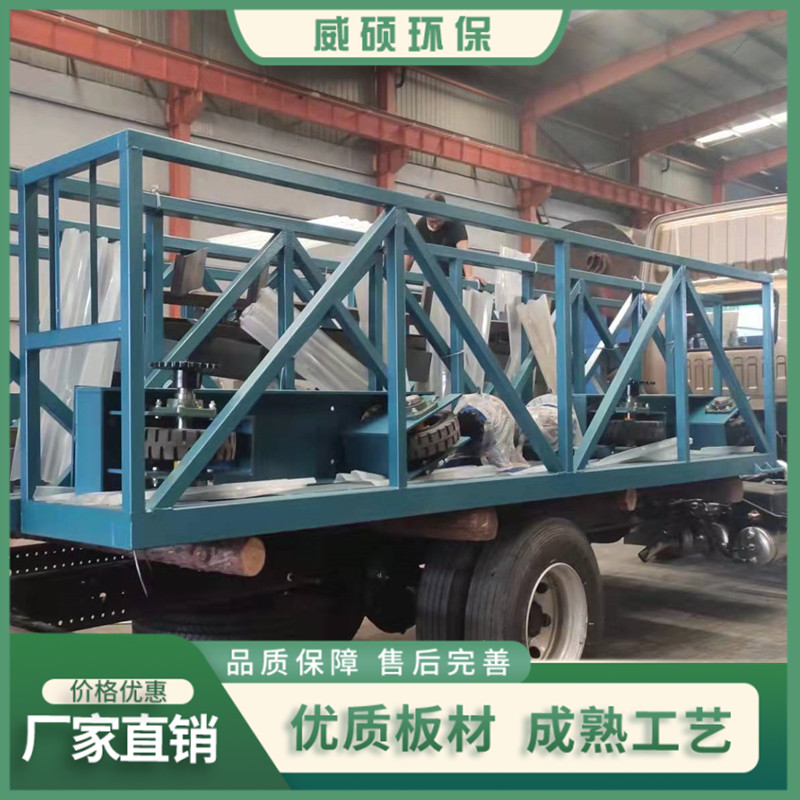

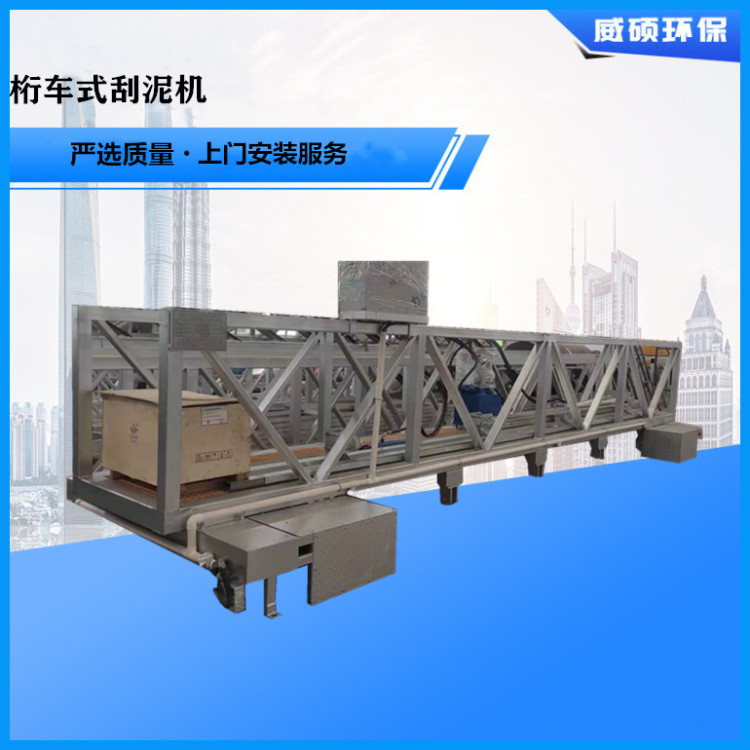

桁車式刮吸泥機由工作橋、驅動機構、吸泥泵、吸泥管、排泥管、軌道、電控箱等組成。

吸泥機整機在驅動機構的帶動下沿池長方向往返行駛，在這個過程中，底部的刮泥板將沉積在池底的污泥推向吸口，通過吸泥泵將污泥從池底吸出排到池外的排泥槽。

吸泥機工作橋橫跨在平流式沉淀池上，池兩邊鋪設軌道，吸泥機在池頂面的二條鋼軌上行走，吸泥機上設有驅動裝置，主從動車輪四輪均衡著軌，兩邊同時驅動，運轉平穩。

啟動吸泥泵，待排泥量穩定后，啟動桁車驅動電機使排泥機沿鋼軌前進排泥，當桁車到達污泥沉淀池另一端部碰觸返程行程開關時，桁車驅動電機反向運轉，排泥機開始反向運行排泥，當回到初始位置碰觸行程開關時，立即停止驅動電機，同時關閉吸泥泵，排泥則停止，從而完成一個排泥周期，等待下一個命令。


3.結構特點

（1）工作橋

工作橋是刮泥機的主體，所有其它部件都固定、連接、支承在工作橋上，主梁設計合理，既滿足工作自重、刮泥裝置等重量及驅動時的刮泥載荷，又能承受足夠活動載荷的要求，并且能較好地布置其它部件。

（2）端梁及驅動裝置

端梁采用碳鋼型材焊制成整體結構，所有接頭、焊縫光滑、無毛刺、整個外形美觀，同時驅動裝置與之連接。既能滿足負荷要求，又能保證主梁工作時平穩，避免主梁傾斜和翻倒。

（3）吸泥系統

整套系統主要包括吸泥泵、吸泥管、固定支架等，在工作橋下安裝幾套泵吸排泥系統，每套裝置主要由固定支架、吸泥管、吸口等組成。

（4）軌道及安裝附件

鋼軌安裝采用鋼軌墊板與預埋鋼板焊接的形式，所有墊板及壓板均采用Q235A 碳鋼材料制造。
