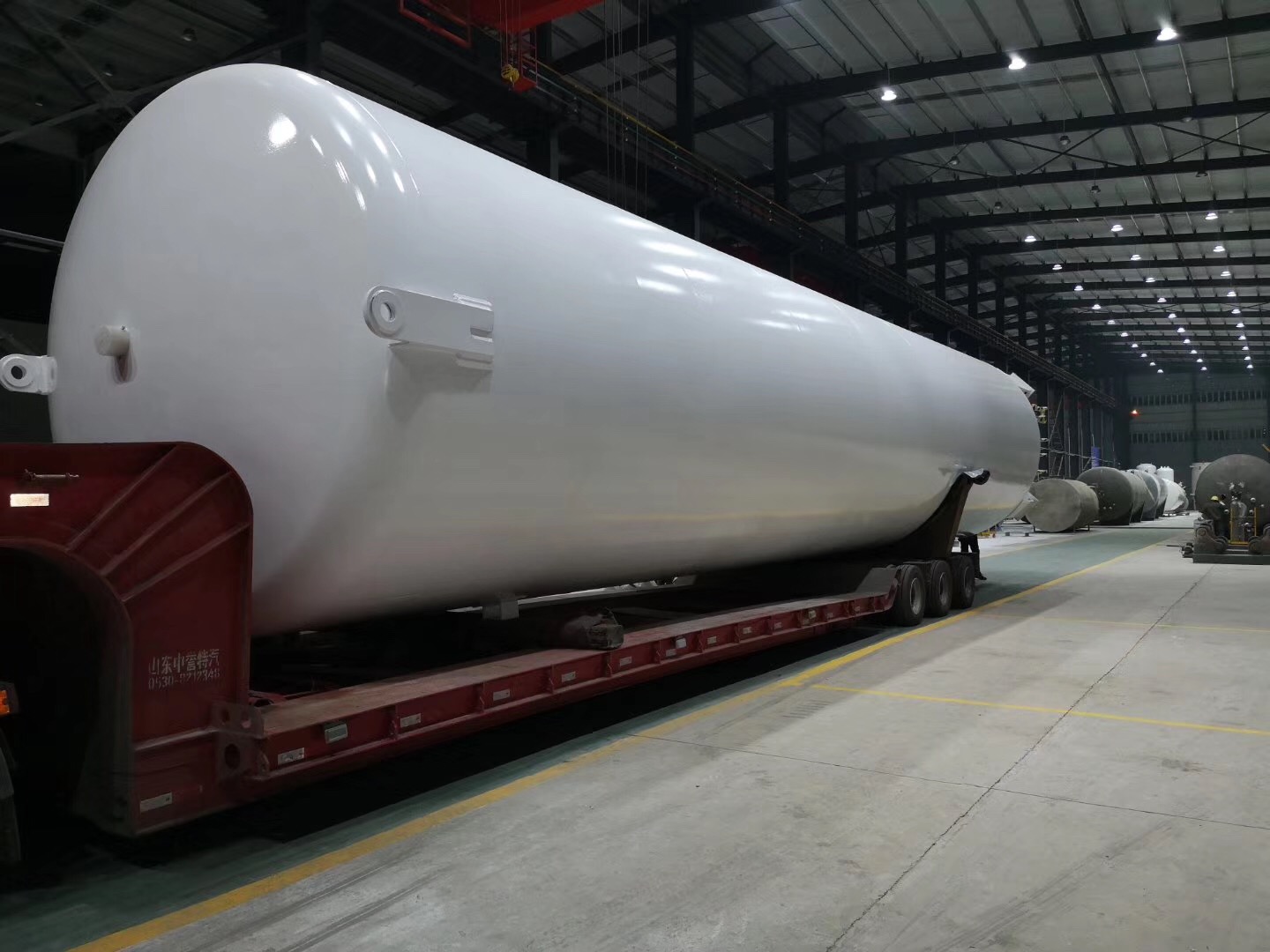

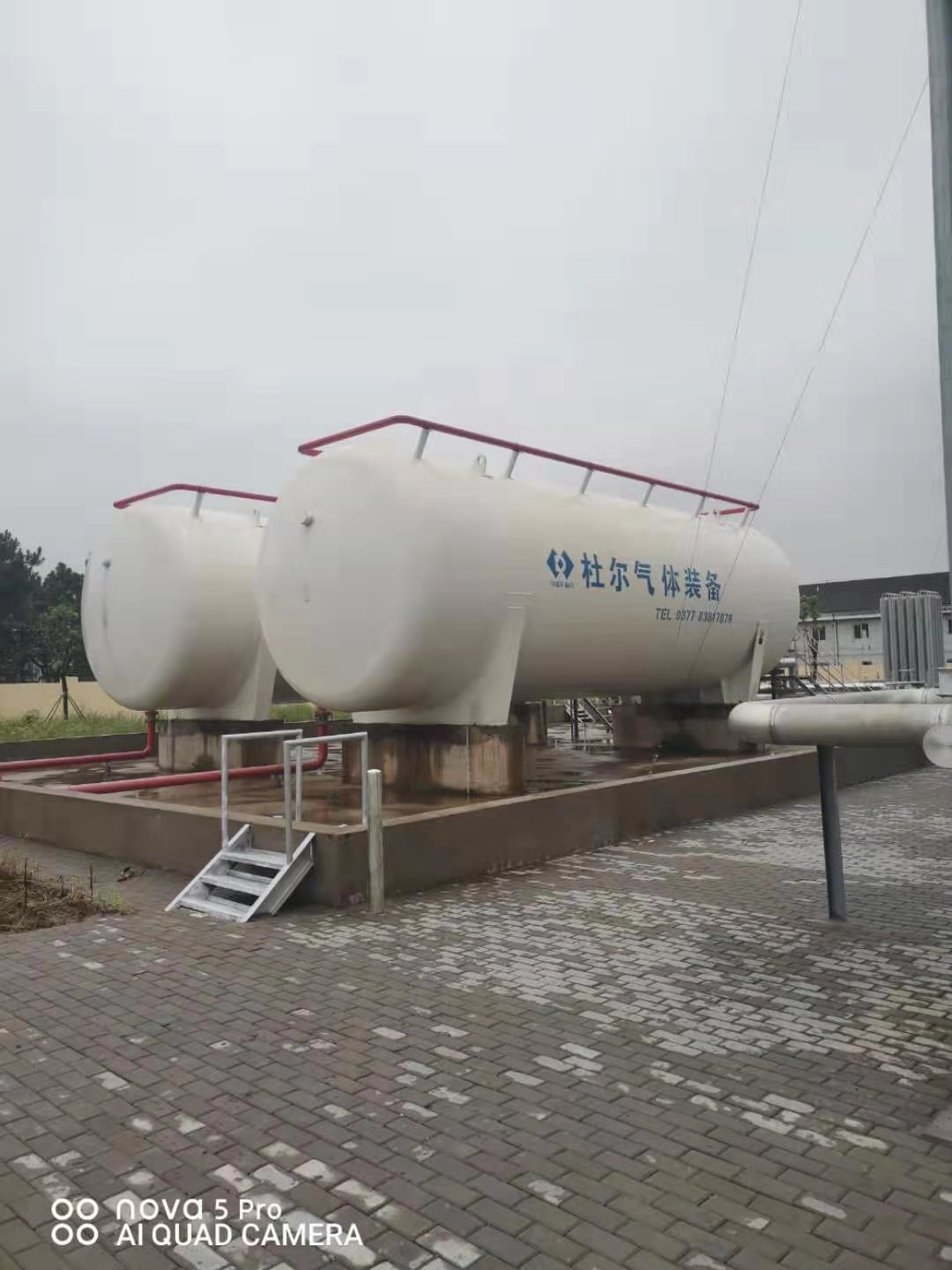

20立方LNG船用儲罐 江西九江20立方LNG船用儲罐 20立方LNG船用儲罐結構

　  船用LNG儲罐生產廠家

外容器、內容器和設置于外容器外側并穿過外容器與內容器相連的管路，關鍵在于，所述的內容器的外壁與外容器的內壁之間設置有支撐系統，該支撐系統包括軸向支撐和分別設置于內容器上、下兩端的兩組徑向支撐，兩組徑向支撐之間的距離≥2/3內容器的長度，其中軸向支撐包括與內容器底部、外容器內部固連的底部支撐和與內容器的外壁、外容器的內壁組焊、周向均勻布置的吊帶。

進一步的，所述的外容器內徑為壁厚為6-10mm，所述的內容器的內徑為壁厚為5-8mm。

外容器內徑為壁厚為8mm，所述的內容器的內徑為壁厚為6mm。

外容器與內容器之間設置有絕熱夾層，絕熱夾層內填充有珠光砂且抽真空設置，其封結真空度≤8Pa。

內容器封頭上設置有分子篩吸附裝置，內容器底部設置有防渦器，外容器頂部設置有外殼安全防爆裝置。

徑向支撐、底部支撐的材質均為玻璃鋼，每組徑向支撐設置有4個陣列排布的徑向支點。

外容器的材質為低合金鋼板，所述的內容器的材質為奧氏體不銹鋼板。

該儲罐還包括設置于絕熱夾層內用于連接外容器、內容器的夾層管線，該夾層管線呈彎曲狀布置。

管路集中設置于外容器的一側，管路包括分別設置有管路閥門的進液管路、出液管路、氣相管路、液位計壓力表管路、溢流管路和增壓管路。

本儲罐內容器與外容器之間徑向采用玻璃鋼支撐，軸向采用吊帶及底部玻璃鋼組合支撐結構，***儲罐內容器和外容器之間結構穩定，以底部為固定端，頂部為自由端，防止了內容器充裝了后因冷縮而拉斷支撐的現象并防止撬裝時內容器與外容器產生相對晃動造成損壞；連接內外容器的夾層管線均采用彎管結構，充分考慮了熱脹冷縮余量，減少因溫度變化而產生的應力集中、管線拉斷現象，在外容器的頂部設置了一個外殼安全防爆裝置，防止由于內容器出現泄露而外容器沒有安全泄放裝置而造成LNG低溫儲罐，使用過程中***。內容器底部設計了防渦器，防止儲罐內液體出液時產生渦旋使大量液體汽化的現象發生；集成度高，便于整體撬裝，且容積較大，幾何容20m3，滿足使用周期的天然氣儲存。
