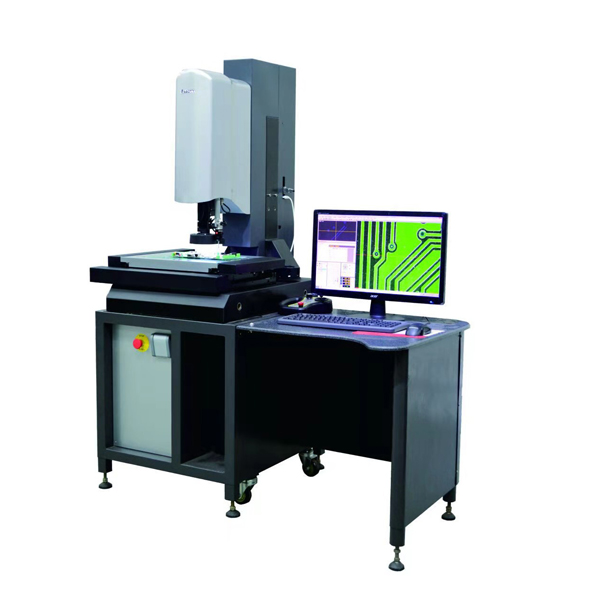

寧波供應ATM-3020全自動高精度二次元影像測量?jī)x廠家

一、技術參數

二、環境條件及要求

三、軟件特點

 (a)、基本功能：
●笛卡爾坐標/極坐標轉換     ●絕 對/相對/工作坐標轉換
●公/英制轉換               ●度/度分秒轉換
●點/點群　                 ●兩點/多點求線
●三點/多點求圓及弧　●Bspline線
●兩點間的距離　     ●兩線間的平均距離
●點線間的距離　     ●兩圓心距離
●圓線距離　         ●兩線間的夾角及交點
(b)、特殊功能
1. 全電腦程式控制光源。上光源為四相燈，下光源為直光源，增加機器適應性能；并具有光度指示功能，指導用戶，減少人為帶來的不確定因素。
2.量測工件無需調節擺正，軟件提供座標平移、旋轉、擺正。
3.標注功能可讓用戶直接在影像及幾何區標注/移動尺寸。
4.幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。
5.可調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。
6.利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。
7. 量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
8. 測量數據化輸出，轉成WORD (.doc) 、EXCEL (.xls)。
9.操作方便的自學習教導式編程軟件，程序可重復執行
10.SPC功能，直接輸出管制圖，轉成EXCEL
11.機械圖形直接輸出.dxf格式，與AutoCAD、Pro/e等其它軟件無縫聯接。
12.程式可直接輸入.DXF文件，在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。
13.提供平面內直線度、圓度、角度分析，進行有效之品質檢驗
14.機臺精度補償，提高量測精度。
15. ATM-3020型全自動影像測量?jī)x的軟件具學習功能，用戶只須以手動方式將工件測量一次，整個測量過程便會記錄下來，作為以后重復自動測量之用。用戶不需編寫任何程式，操作過程絕 對簡單容易.
16.重新測量功能：該功能可對已測量過的元素，重新改變測量方法,燈光,倍率等，然后會刷新測量數據，并且與其相關的元素?cái)?shù)據也會刷新(如：兩線構造距離，如果其中一條線重新測量了，那么距離元素?cái)?shù)據也會重新刷新)。
17.修改編輯及查看尋邊狀況：軟件可以修改編輯任何測量元素的尋邊范圍，光源亮度,倍率等。還可以查看之前測量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等)，以便用戶掌控測量的全過程的狀況.

四、特點說明

機器設計的科學性，合理性，材質選用，制造工藝水平
由于要求測量的精度高達（1.9+L/150），測量數據釆用最快最可靠的 LAN 接口與電腦連接，LAN 與一般廣泛使用的 USB連接，有著以下的明顯技術優勢:（1 ) 抗干擾性比 USB 更可靠更穩定，可長距傳輸；（2) LAN速度比 USB 更快。本公司的專 用控制器硬件結構簡單，接線少而整齊，方便安排和維修，機身平臺和Z軸均釆用優 質00級花崗石制造，所有導軌和移動件的直線度均經過準直儀的測量，確認達到本么司的直線度標準。
現時所有的自動機 ATM 系列，在出廠前都要做 2000 次的“煲機測量”，我們用一支玻璃尺，在臺面的四個方向，X , 45 度，Y 和 135 度等方向，每方向重復測量 500 次，合共 2000 次，測量一個 180 mm 的長度，我們便將整個測量的數據全部紀錄下來，最小尺寸差要保證在 2um 內才能出廠！

使用非遠心鏡頭成像會產生假象，帶來測試誤差。
使用遠心鏡頭修正光源影像不扭曲，提高測量精度。

五、運輸、安裝、售后

包裝 和 運輸

1. 采 用 良 好 的 木 箱 包 裝 方 式，公 路 運 輸，保 證 設 備 良 好。包 裝 及 運 輸 過 程 的 問 題 由 賣 方 承 擔。
2. 貨到需方后，賣方的人員將在1個工作日內到達需方現場進行開箱驗貨并安裝、調試設備。

安裝方案
儀器安裝之前，請先閱讀此“安裝注意事項”
安 裝 注 意 事 項:

1. 請放置本產品用于通風、干燥處，盡量保持環境溫度在20℃-25℃之間。
2. 請勿放置本產品于灰塵多、潮濕的地方。
3. 本產品使用220V,50-60HZ交流電源，本產品要求電源有良好結接地。
4. 請放置本產品于遠離強電場或強電磁干擾源的地方，如交流電柜、大型機床、電磁鐵、電火花機等。
5. 為保證測量精度，請將本產品放于遠離震動源的地方，如沖床、震動機等。
6. 請勿自行 拆卸或調整產品零件。  請勿使用非本公司生產或提供的配件。

3.安 裝 電 腦
a.超好電腦各部分連線。
b.將2D機身引出的視頻線插入電腦視頻接口的1口
我司配備資 深的CNC工程師和高 級客戶經理組成的優 秀團隊，并且有經驗 豐富的應用 工程師提供整套的交鑰匙工程。
