[SPI接口 LCD 圖形COG 液晶模組 ST75320 320x240 FSTN顯示 SPI接口圖形]
郵箱:
手機:
詳細信息
產品描述
| 產品類別: | 圖形 COG LCD | 顯示內容: | 320x240 點 |
| 外形尺寸(Mm): | 107(長)x86(寬)x5.8 | 視窗尺寸(Mm): | 102.2(長)x72.3(寬) |
| 顯示尺寸(毫米): | 89.58(長)x67.18(寬) | 點距(Mm): | 0.26x0.26 |
| 視角: | 6點 | 連接PIN數: | 45PIN |
| 工作溫度: | -20~70℃ | 電源電壓: | 3.3V |
| 驅動芯片型號: | ST75320 |
|
|
| 強調: | SPI COG液晶模組,ST75320 COG 液晶模組,5.8mm SPI圖形液晶顯示器 | ||
產品描述

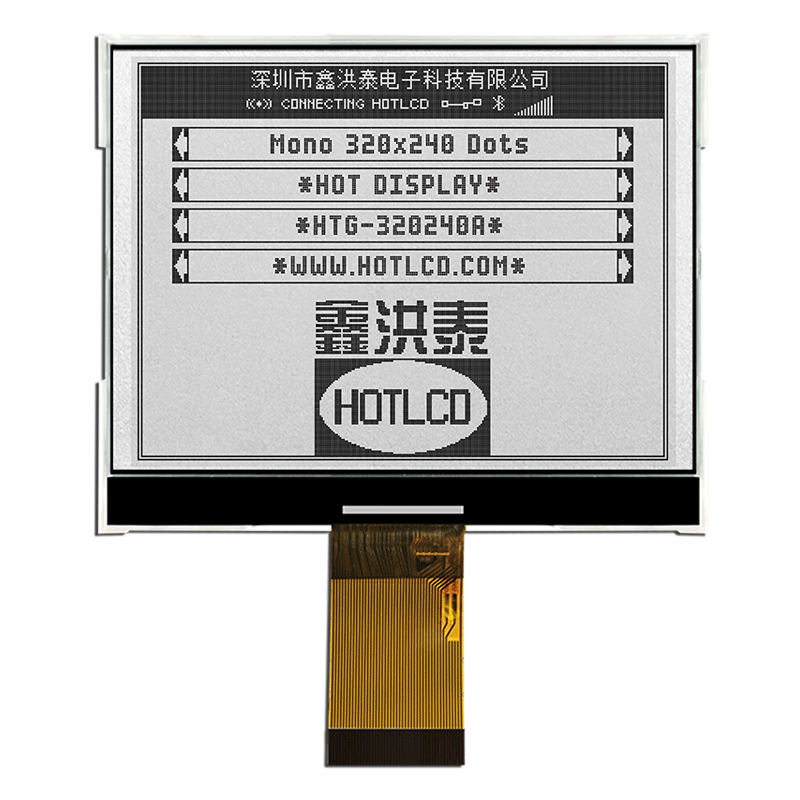

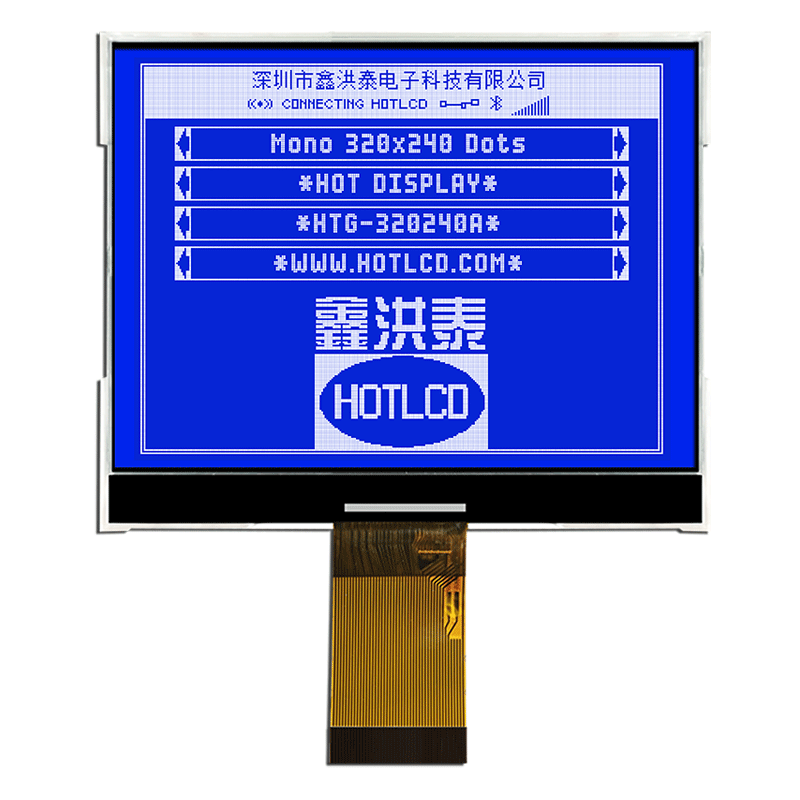

320x240 SPI 圖形 COG LCD ST75320 | FSTN顯示正透反/HTG320240A
HTG320240A | 單色圖形COG | 320x240 像素 | 透反式液晶顯示器 | 側面白色背光| FSTN(+)正極顯示HOTLCD 320x240 圖形玻璃上芯片 (COG) 液晶顯示器在白色背景上顯示暗像素。這種透反式 LCD 顯示屏在環境光或背光下可見,同時提供 -20 至 70 攝氏度的寬工作溫度范圍。這款 HTG320240A 顯示器具有 6:00 視野,在 3.3V 電源電壓下工作,并且符合 RoHS 標準。
產品參數
| 物品 | 標準值 | 單元 |
| 點數 | 320x240 | 點 |
| 模塊尺寸 | 107(長)x86(寬)x5.8 | 毫米 |
| 查看顯示區域 | 102.2(長)x72.3(寬) | 毫米 |
| 網點大小 | 0.26x0.26 | 毫米 |
| 點距 | 0.28x0.28 | 毫米 |
| 工作溫度 | -20~70 | ℃ |
| 儲存溫度 | -30~80 | ℃ |
| 驅動方式 | 1/ 128 DUTY,1/ 12 BIAS,VOP= 3.3V | |
| 觀看方向 | 6點 | |
| 顯示模式 | FSTN | |
| 顯示類型 | 透射式/負性 | |
| 驅動IC | ST75320 | |
| 背光 | 白色 | |
| 產品應用 | 工控、儀器儀表 | |
終端 功能
| 針號 | 引腳名稱 | 功能 |
| 1 | 靜電放電(接地) | 框架接地。 |
| 2 | 輸出電壓 | VOUT 是 V3 穩壓器的來源。 |
| 3 | CE2P | 在 CE2P 和 CE2N 之間連接一個無極性電容。 |
| 4 | CE2N | 在 CE2P 和 CE2N 之間連接一個無極性電容。 |
| 5 | CE3P | 在 CE3P 和 CE1N 之間連接一個無極性電容。 |
| 6 | CE1N | 在 CE3P 和 CE1N 之間連接一個無極性電容。 |
| 7 | CE1P | 在 CE1P 和 CE1N 之間連接一個無極性電容。 |
| 8 | V3 | 液晶驅動電源。 |
| 9 | CB1P | 在 CB1P 引腳和 CB1N 引腳之間連接一個無極性電容器。 |
| 10 | CB1N | 在 CB1P 引腳和 CB1N 引腳之間連接一個無極性電容器。 |
| 11 | MV3 | 液晶驅動電源。 |
| 12 | CD2P | 在 CD2P 引腳和 CD2N 引腳之間連接一個無極性電容器。 |
| 13 | CD2N | 在 CD2P 引腳和 CD2N 引腳之間連接一個無極性電容器。 |
| 14 |
| LCD驅動電路的DC/DC轉換器。 |
| 15 | CD1N | 在 CD1P 引腳和 CD1N 引腳之間連接一個無極性電容器。 |
| 16 | CD1P | 在 CD1P 引腳和 CD1N 引腳之間連接一個無極性電容器。 |
| 17 | CA2N | 在 CA2P 和 CA2N 之間連接一個無極性電容器。 |
| 18 | CA2P | 在 CA2P 和 CA2N 之間連接一個無極性電容器。 |
| 19 | CA1N | 在 CA1P 和 CA1N 之間連接一個無極性電容器。 |
| 20 | CA1P | 在 CA1P 和 CA1N 之間連接一個無極性電容器。 |
| 21 | DD | LCD驅動電路的DC/DC轉換器。 |
| 22 | MV2 | 液晶驅動電源。 |
| 23 | MV1 | 液晶驅動電源。 |
| 24 | V1 | 液晶驅動電源。 |
| 25 | V2 | 液晶驅動電源。 |
| 26 |
| VC 應與接地系統相連。 |
| 27 | VSS | 電源(0V)。 |
| 28 | VDDA | 電源(3.3V)。 |
| 29 | VDDI | VDD1是接口I/O電路和OSC電路的電源。 |
| 30 | VD1 | 液晶驅動電源。 |
| 31 | SDA_OUT [D2:3] | 串行輸出數據。 |
| 32 | SDA_IN [D1] | 串行輸入數據。 |
| 33 | 時鐘時鐘 | 串行輸入時鐘。 |
| 34 | A0 | A0 判斷訪問的是相關數據還是命令。 |
| 35 | RSTB | 復位輸入引腳。 |
| 36 | CSB | 片選輸入引腳。 |
| 37 | TP1 | 沒有連接。 |
| 38 | TP2 | 沒有連接。 |
| 39 | BL_K | LED背光源陰極(0V)。 |
| 40 | BL_A | LED背光源陽極(+12V)。 |
| 41-44 | 數控 | 沒有連接。 |
| 45 | 靜電放電(接地) | 框架接地。 |
液晶定制解決方案
線纜定制
調整電纜的長度、位置和引出線或添加額外的連接器。獲得經過設計的電纜解決方案,使您的連接更加流暢和安全。
