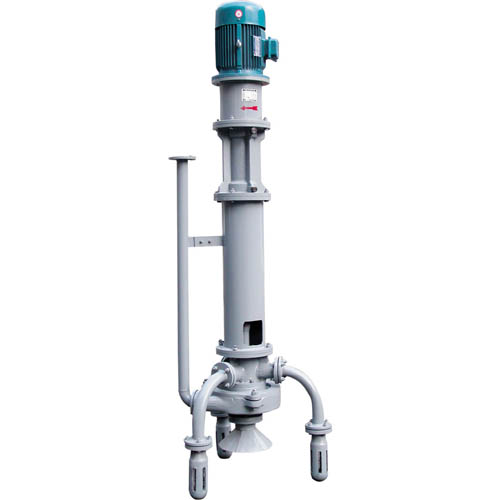

多吸頭立式排污泵

產品簡介： 多吸頭立式防淤排污泵是技術人員在總結國內外同類產品技術的基礎上研制成功的產品。具有結構簡單、安裝方便、噪聲低、效率高、防淤、節能等特點，在排送含有固體顆粒的污水方面具有特別功效。 主要用途： 多吸頭立式防淤排污泵主要用于冶金、礦山、電力、煤炭、造紙、輕紡、建材、機械、市政工程等工業生產部門做為礦漿、泥漿、砂漿、紙漿等各種漿體輸送設備。 主要特點： 多吸頭立式防淤排污泵除具備離心泵的共性外，還有其它泵不具備的三大特點： 1、多吸頭：每臺泵有4個吸水頭，分布在泵坑的中央和各個角落，因而吸頭備用率高，吸水范圍大，泵坑沉積少。 2、帶攪拌：在主吸頭下部裝有攪拌器，可將泵坑內的沉淀物攪起，能有效的防止吸頭堵塞和泵坑淤積。 3、免固定：其它類型的立式污水泵都設有托架，固定在泵坑內的預埋件上，不但安裝麻煩，也給檢修和泵坑清淤帶來不便，而多吸頭立式防淤排污泵，支吸頭既是吸水頭又是泵的支架，不需安裝固定，只需將泵放于坑內聯接出水管即 可，運行平穩，檢修維護方便。 結構簡介： PWDDFL型 由立式電機、電機座、聯軸器、軸承箱、軸承、主軸、筒形支架、五通、護套、泵蓋、葉輪、泵殼、主吸頭、支吸頭、攪拌軸和攪拌輪組成。在主吸頭的下部裝有傘狀壓花板，可以防止攪拌輪工作時，將空氣帶吸泵內，影響泵的正常工作。 PWDL型（上下軸承式） 該泵結構和外形與PWDDFL型基本相同，不同之處是該泵沒有軸承箱，軸承成上下布置形式，但增加了上下兩個軸承座，兩軸承之間的間距加大，軸頭采用了機械密封，因而，主軸運行擺動性小，對提高主軸的使用壽命有好處。另外，該泵的總高度比PWDDFL型低330mm。 適用條件： 1.輸送污水水溫不能超過60℃。 2.污水中的固體顆粒粒徑不得超過15mm。 3.輸送介質中的固體顆粒比重不限。 4.該泵共有三種形式、三個系列、27個規格。 5.流量范圍：20-120m/h。 6.揚程范圍：14-44m。 安裝順序： 安裝要求按通用機械安裝有關規程進行。出廠前由本公司進行整體安裝調試。如由用戶自行安裝時，按下述安裝順序進行： PWDDFL-III型排污泵 安裝軸承箱及軸，并調整好軸承間隙； 安裝筒形支架、五通； 安裝泵蓋和葉輪； 手盤葉輪，使軸轉動輕松自如； 安裝泵殼、主吸水頭、攪拌軸、攪拌輪、吸水彎管、支吸水頭、壓出管和管件，安裝管件時，要使絲扣擰到位，各連接法蘭之間加厚為1.5～2mm的橡膠密封墊，接口處要密封嚴密不漏水不滲水； 安裝聯軸節、電機座、電機和護套（兩聯軸節間隙留有1～2mm間距，防止軸承燒壞）。 PWDL型排污泵 安裝上軸承座、軸承、軸及上壓蓋，并調整好軸承間隙； 安裝下軸承座和筒形支架，并將下軸承座固定在筒形支架內； 將上軸承座、下軸承座、筒形支架和軸聯在一起； 安裝下軸承、下壓蓋、機械密封和五通； 以下工序與PWDDFL-III型排污泵的第3-第6項相同，但沒有護套。
