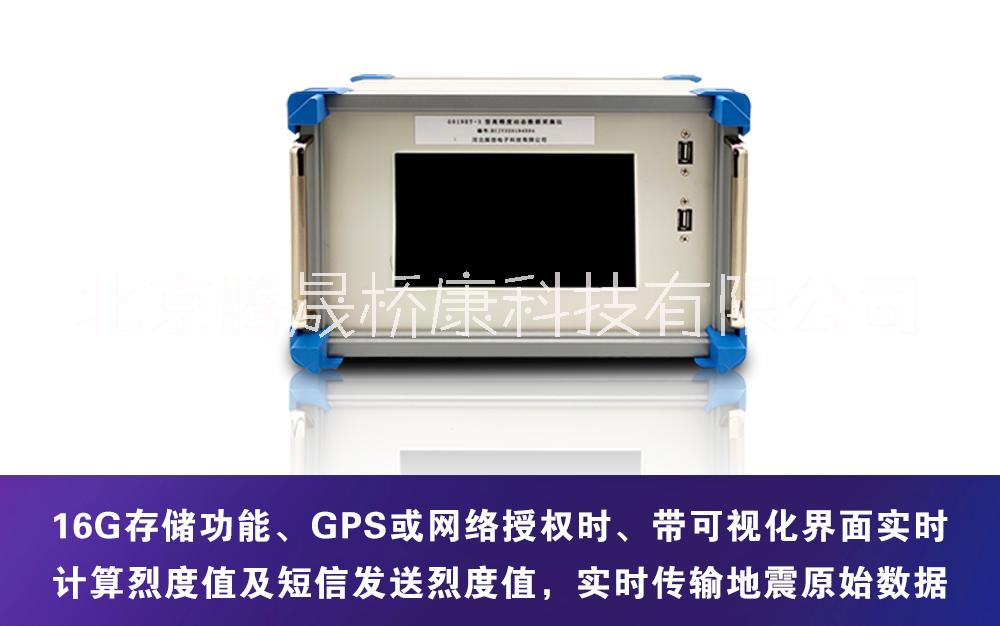

北京騰晟橋康 G01NET-3 強震記錄儀

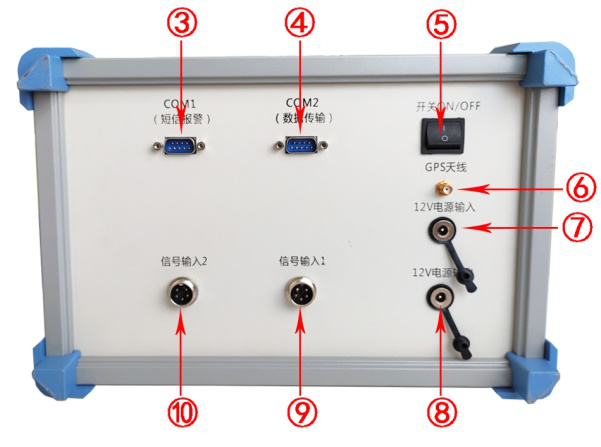

一、產品簡介 G01NET-3型強震記錄儀是一款帶有LCD觸摸屏，具有監測數據同步采集、現場存儲、數據實時上傳功能的動態數據采集儀。這款采集儀具有6個轉換精度為24bit的模擬量輸入通道；支持GPS、北斗、上位機網絡對采集儀進行校時。此采集儀可選擇配置電池和模塊，數據遠程傳輸時需要配置一個串口服務器或者4GDTU。 此儀器支持客戶二次開發。我方可免費開放采集儀的通訊協議。 儀器配套的參數設置軟件、數據采集和分析軟件。軟件的詳細使用請閱讀軟件使用說明書（G01NETCS2019S1數據采集儀參數設置軟件使用說明書、DZJC2020S1工程地震動與振動監測系統使用說明書）。 二、產品主要技術參數 指標名稱 技術參數 G01NET-3-A G01NET-3-B 輸入通道數量 3通道（默認單端輸入、支持差分輸入） 6通道（默認單端輸入、支持差分輸入） 輸入量程及分辨率 -10~10V/0.005mV 采樣頻率 1~2000Hz （各通道完全同步） 存儲容量及存儲格式 存儲容量：標配16G SD卡，數據存儲格式：文本格式 報警功能 報警（此功能需要單獨購買） 數據傳輸 支持UDP、TCP/IP Client、TCP/IP Server三種通信方式；默認為TCP/IP Server；可以采用4GDTU傳輸數據 顯示功能 帶LCD顯示屏，帶觸摸（可設置息屏） 動態范圍 ≥120dB 供電 DC12V；自帶電池為20A 功耗 10.5瓦 10.6瓦 尺寸（L*W*H,mm） 450*310*200 輸入阻抗 1M歐姆 外部接口 2個串口，2個USB口 工作溫度 溫度：-35℃～+70℃ 濕度：≤90% 觸發截止頻率 軟觸發，默認為20Hz,可設置 現場數據存儲觸發模式 基于幅值觸發 三、應用范圍 l 主要用于記錄大壩，山體斜坡斷裂帶的地震動情況監測。 四、產品特點 l 精度高、功耗低、數據的實時采集、數據的觸發式存儲、數據的實時傳輸、人機操作界面（可設置息屏）、 支持報警。 五、儀器外觀介紹 橋梁監測,水壩監測,古建筑監測,地震監測橋梁監測,水壩監測,古建筑監測,地震監測 序號 名稱 描述 ① 顯示屏 強震記錄儀運行狀態顯示，參數設置顯示。 ② USB USB接口總共2個，接鼠標或者U盤用。 ③ 報警 報警COM1接口，該接口連接報警模塊。 ④ 數據傳輸 數據傳輸COM2接口，該接口連接串口轉網口模塊（DTU），實現數據遠程傳輸。 ⑤ 開關NO/OFF 強震記錄儀電源開關按鍵 ⑥ GPS天線 GPS天線連接口，連接GPS接收器可以自動校準強震記錄儀系統時間。 ⑦ 12V輸入 12V直流電輸入口，給強震記錄儀供電，出廠時標配電源適配器。 ⑧ 12V輸出 12V直流電輸出口，給其他配件供電。 ⑨ 信號輸入1 連接傳感器的接口，配有五芯航空接頭。 ⑩ 信號輸入2 連接傳感器的接口，配有五芯航空接頭。
