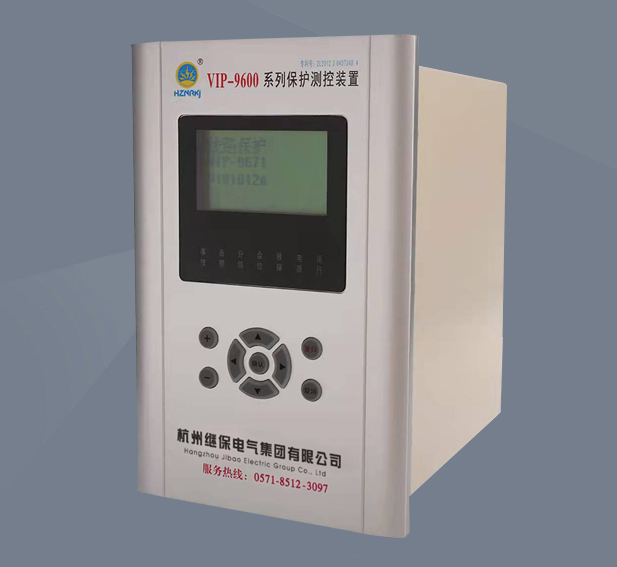

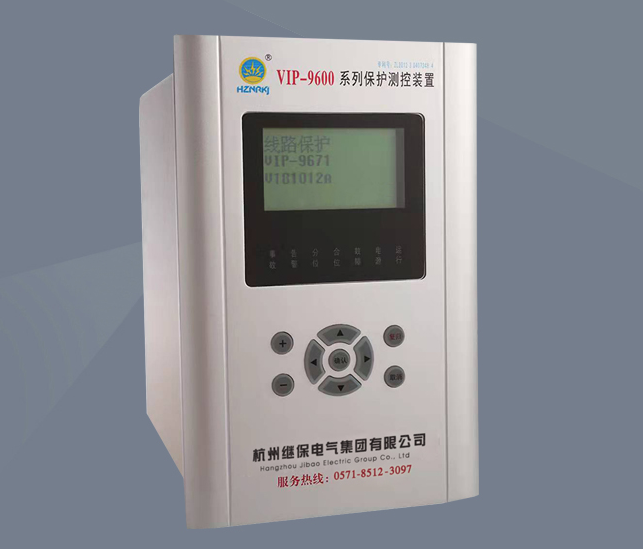

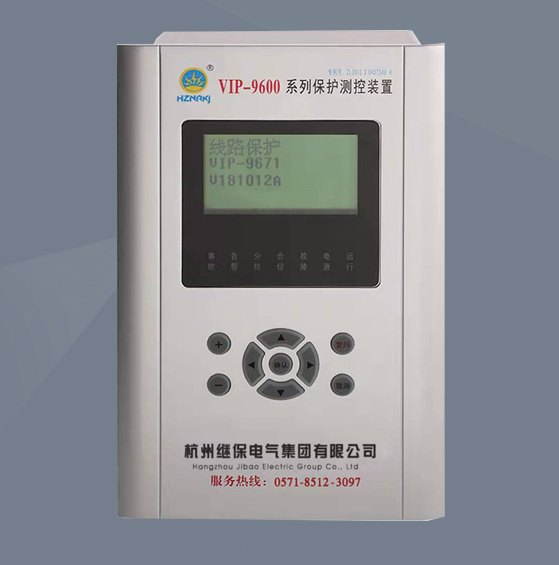

頻率電壓緊急控制裝置

頻率電壓緊急控制裝置

頻率電壓緊急控制裝置主要用于發電系統中甩負荷使用，尤其一些余熱發電項目等等。發電機發的電供廠內的負荷使用，當由于發電不足或者負荷較大，導致頻率和電壓下降，為了保證重要負荷的正常運轉，需要將不太重要的負荷切除。為此需要使用頻率電壓緊急控制裝置，使用該裝置實現自動切除負荷。頻率電壓緊急控制裝置既可用于電網頻率電壓異常需要緊急控制的場合，還可作為一個終端執行裝置執行遠方跳閘命令或區域穩定控制系統送來的切負荷切機命令。

頻率電壓緊急控制裝置的特點
人性化設計界面：大屏幕液晶顯示屏，實時顯示電流、電壓、功率、頻率等電氣量，漢化操作菜單簡單易用，清晰顯示保護動作全過程，使動作過程透明。
采樣性能優越：保護電路和測量電路具有獨立的采樣回路，既保證了監測精度，又保證了保護的抗飽和性能。
出口獨立：所有出口繼電器都單獨使用一個通道，方便保護的投入和退出。遙控分合、保護跳閘、事故信號、預告信號及其他特殊信號出口都可單獨配置。
自保功能強：每個斷路器對應一個操作回路，緊急時可直接對開關進行操作；另外，裝置具有斷路器跳合閘線圈保護功能，避免因機械拒動而燒毀斷路器線圈。
替代性強：保護裝置功能強大，具有“四遙”功能，完全可替代常規繼電器的保護，全嵌入式的數字化平臺結構，大大減少了維護量。
設計靈活：根據現場情況，可設計成集中組屏式，也可分散安裝于開關柜。
運行可靠：完善的自檢體系，硬件檢測直到繼電器跳閘出口，均采用可靠的元器件。


頻率電壓緊急控制裝置的功能
保護功能
低頻1、2、3輪；
低壓1、2、3輪；
高頻1、2、3輪；
高壓1、2、3輪；
I母、II母PT斷線；
I母、II母PT失壓；

測控功能

母線電壓：UA1  UB1  UC1  UAB1  UBC1  UCA1
          UA2  UB2  UC2  UAB2  UBC2  UCA2
頻率：f1、f2；
具有14路遙信開入采集；
10路繼電器出口（含告警/跳閘各1個），可擴展3個；自帶1路裝置失電信號；
事件SOE記錄等；

通信功能

通訊接口：
     1路以太網口
     1路485口
     1路B碼對時口（也可作為第2路485通訊口）
通訊規約：繼保南瑞-103通訊規約， MODBUS RTU規約。

GPS對時功能

支持IRIG-B對時。

保護信息功能

裝置描述的遠方查看。
設備參數定值的遠方查看。
保護定值和區號的遠方查看、修改功能。
軟壓板狀態的遠方查看、遙控和就地投退功能。
裝置保護開入狀態的遠方查看。
裝置運行狀態（包括保護動作元件的狀態和自檢報警信息等）的遠方查看。
遠方對裝置信號復歸。


頻率電壓緊急控制裝置技術參數
環境參數
正常工作溫度：  -10 ～ 55 ℃
極限工作溫度：  -20 ～ 60 ℃
貯存及運輸：    -30 ～ 70 ℃
大氣壓力：      60 ～ 110 Kpa

額定電氣參數

頻率：              50Hz
交流電壓： 100V或57.7V（額定電壓UN）
交直流工作電源： 交流：AC85V~265V；50Hz±0.5Hz；諧波畸變率不大于15%
直流：DC85V~265V，紋波系數不大于5%
數字系統工作電壓： +5V， 允許偏差： ±0.15V
繼電器回路工作電壓：+24V， 允許偏差： ±2V

功耗：

交流電壓回路： UN = 57.7V，每相不大于0.5VA
直流電源回路：  正常工作時，不大于15W
保護動作時，不大于25W

保護回路過載能力：

交流電壓回路： 1.2倍額定電壓，連續工作
直流電源回路：  80 ～ 115% 額定電壓，連續工作
裝置經受上述的過載電流/電壓后，絕緣性能不下降。


頻率緊急控制裝置主要技術指標
定值精度
頻率定值誤差：    ≤±0.01Hz
激勵量≥1.2倍定值時，瞬時動作段動作時間： ≤35ms
延時動作段動作時間離散誤差： ≤30ms
各保護段返回時間： ≤25ms
遙測量計量等級
電壓： 0.2級
頻率：  ±0.01Hz
其他：  0.5級
遙信量分辨率： 小于1ms
工作電壓： DC220V/DC24V；（DC220V訂貨需注明，默認是DC24V）
輸入方式：有源接點或無源接點；（默認是無源接點）
開關量輸出
輸出形式：無源接點；
沖擊過流能力：6A@3s；15A@0.5s；30A@0.2s ；
動作時間：<8ms；
返回時間：<5ms；
電磁兼容
靜電放電：            符合GB/T14598.14-1998 3級
輻射電磁場干擾：      符合GB/T14598.9-2002  3級
快速瞬變干擾：        符合GB/T14598.10-2007    B級
1MHz脈沖群干擾：      符合 GB/T14598.13-2008    3級
浪涌抗擾度：          符合GB/T14598.18-2001  3級
絕緣試驗
裝置絕緣耐壓、耐濕熱、抗振動、抗沖擊、抗碰撞性能符合國際GB/T7261-2000的有關標準（絕緣≥20MΩ）。
