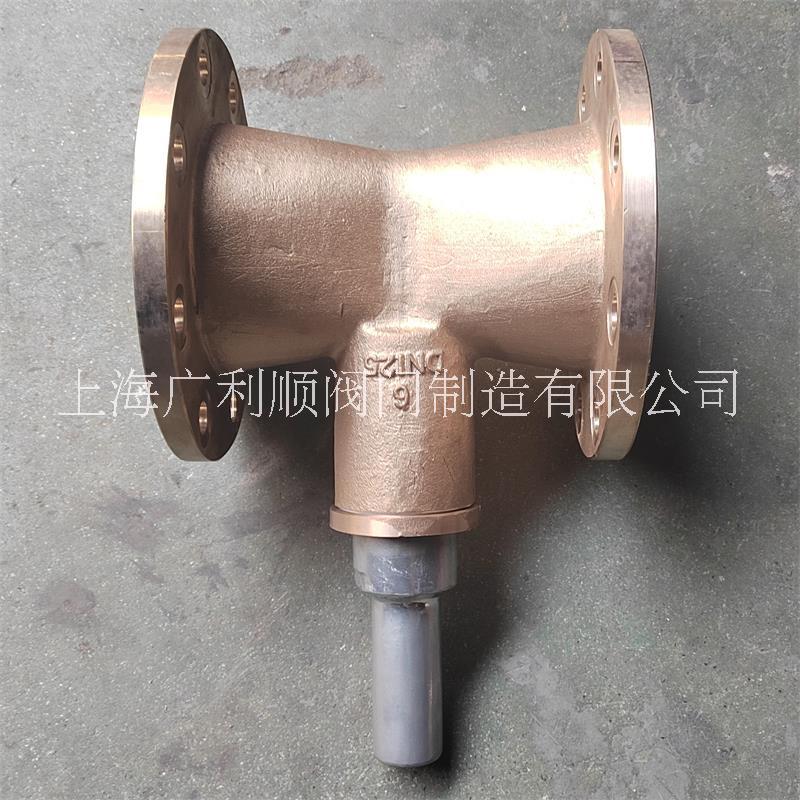

船用法蘭青銅節流閥CB/T314-1994

船用法蘭青銅節流閥

型號：CB/T314-1994

型式：A、B、AS、BS型

公稱壓力：0.6MPa

公稱通徑：DN32-DN100

適用介質：海水、淡水、滑油

連接形式：法蘭

主要材質：閥體、閥蓋、閥盤為ZCuSn10Zn2

或ZCuSn5Pb5Zn5，罩為Q235-A

節流閥在工業中適用范圍很廣，廣泛應用在工業中控制管道流體流量的簡易控制閥，

常常與一次儀表及其它閥門配合使用，進行管道流體流速的系統調節。

其規格結構形式也分為許多種類型。

節流閥的內部核心部件，也就是閥桿閥芯組合成節流閥的啟閉件，其芯頭大多為圓錐流線型，

通過它改變管道截面積的大小，來達到調節管道流量和壓力的作用。目前啟閉件的結構形式比較多，

用處不同，其結構形式也有不同。

比如節流閥在以上三種閥的組合中，應用在定量泵液壓系統中的系統調速時，

即為進油路節流、回油路節流和旁路節流三種調速系統。因節流閥沒有流量負反饋功能，

不會因負載變化所造成的速度不穩定，所以它多數用在負載變化不大，

或者對速度穩定性要求不高的場合。

節流閥在起到控制流體流量的作用時，一般來說是在節流閥兩端（管道前后）的壓差一定時，

其開口的大小影響著液體流量的變化。簡單來說節流閥起到的主要作用是截流調速的作用、

負載阻力的作用和壓力緩沖的作用。

其中當流體經過節流閥流入時，節流閥就能對流體起到壓力緩沖的作用，

節流閥會在一定程度上阻礙流體的運行而減少其流體的沖擊力。

節流閥會在壓力降極大的情況下起降低介質壓力的作用。各種口徑不同，其內部結構性也有不同，

用處也各不相同。但基本原理是相同的。

船用外螺紋青銅直角節流閥

型號：CB/T315-1993

型式：直角

公稱壓力：4.0MPa

公稱通徑：DN10-DN25

適用介質：空氣、滑油和t≤250℃的蒸汽

連接形式：螺紋

主要材質：閥體、閥蓋為ZCuAl9Mn2，

閥桿、閥盤為QAl9-2
