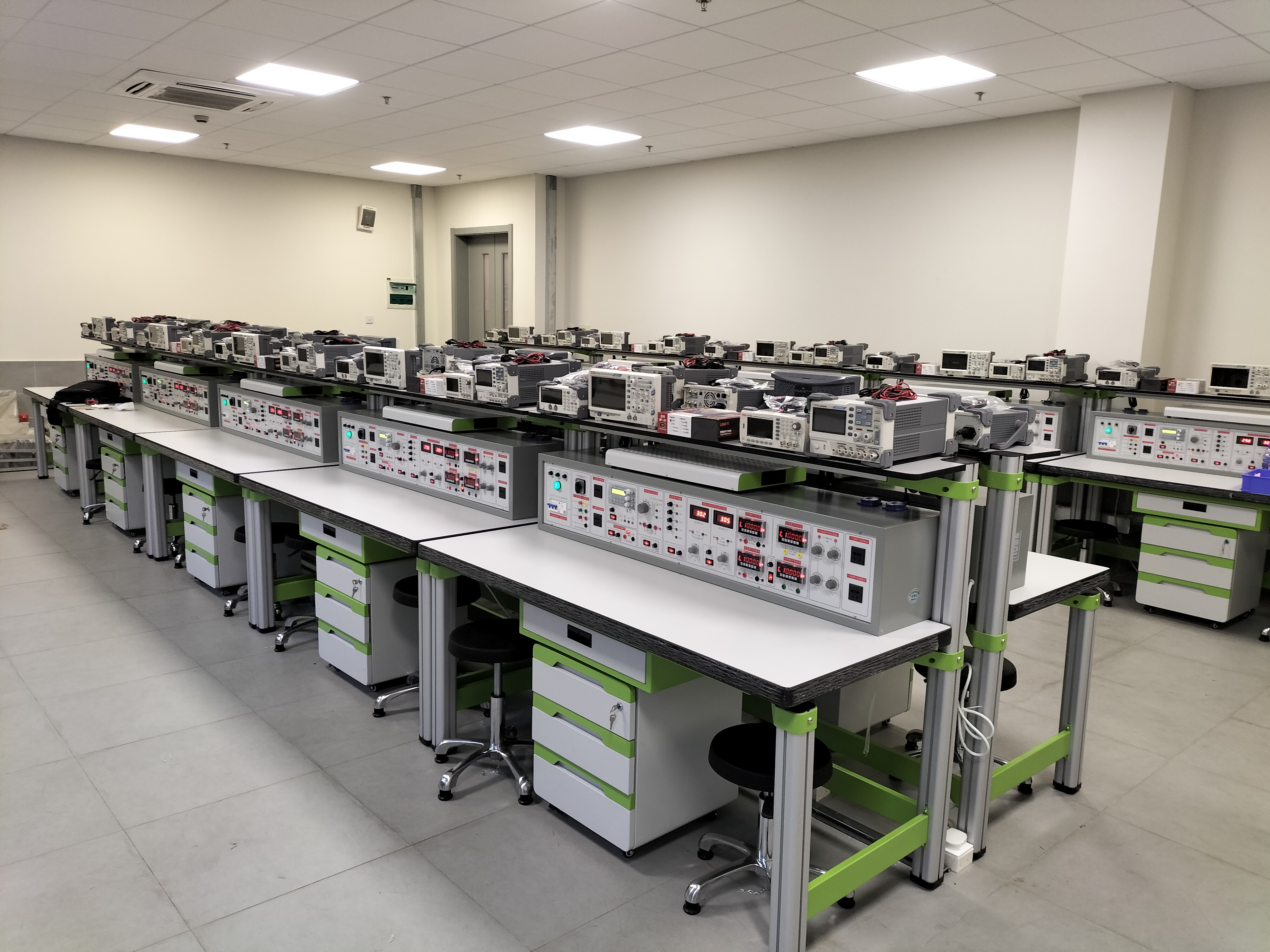

SGZCX-02C型電工電子技術綜合應用創新實訓考核裝置(磁吸式） 電工電子實訓考核裝置
[電工電子實訓考核裝置定制
電工電子實訓考核裝多少錢
電工電子實訓考核裝哪個好
電工電子實訓考核裝制造商
電工電子實訓考核裝置廠商
電工電子實訓考核裝供應商
電工電子實訓考核裝定制價
電工電子實訓考核裝置加工
電工電子實訓考核裝置現貨
電工電子實訓考核裝置批發]
上海市電工電廠家
價格： 電議
物流： 上海市 奉賢區| 賣家支付運費
可銷售總量： 1000件
手機： 15901901049 郵箱： shsgkj@126.com
傳真： 021-56422182 地址： 上海市 上海市
[電工電子實訓考核裝置定制 電工電子實訓考核裝多少錢 電工電子實訓考核裝哪個好 電工電子實訓考核裝制造商 電工電子實訓考核裝置廠商 電工電子實訓考核裝供應商 電工電子實訓考核裝定制價 電工電子實訓考核裝置加工 電工電子實訓考核裝置現貨 電工電子實訓考核裝置批發]
我想要了解：
請輸入您要咨詢的問題：
您的聯系方式：
郵箱：
手機：
詳細信息（SGZCX-02C型電工電子技術綜合應用創新實訓考核裝置(磁吸式） 電工電子實訓考核裝置）
- 品牌： 朔光
- 類別： 教學設備
- 材質： /
- 規格： 可定制
- 公司： 上海朔光科教設備有限和公司
品牌
規格
加工定制
可售賣地
類型
產地
SGZCX-02C型電工電子技術綜合應用創新實訓考核裝置(磁吸式） 電工電子實訓考核裝置
（部分磁吸式透明有機塑料封閉元件盒正反面圖 ）
提供一套磁吸式電工電子實訓模塊（所有磁吸式透明創新實訓模塊儲存在特制的磁吸式底板上，便于管理），可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的插座，實訓模塊裝有四個強力磁吸盤，與“磁吸式實訓基座”配合實訓操作。
磁吸式實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便地在“磁吸式實訓基座”任意組合實訓線路，以完成不同的實訓項目等。
五、本設備可以完成的實訓項目
電工基礎實訓項目
（一）、電氣測量概述與直流電路部分
1.電氣儀表的使用和測量誤差的計算
2.電路元件伏安特性的測繪
3.未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用
4.電位、電壓的測定及電路電位圖的繪制
5.基爾霍夫定律的驗證與應用
6.常用供電電路特點和電子電路功率輸出條件的研究
7.實際直流穩壓電源和直流穩流電源的研究
8.疊加定理的驗證與應用―多信號疊加控制電路的研究
9.戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究
（二）、交流電路部分
1.電阻電感串聯電路（日光燈電路）的分析與研究
2.阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）
3.交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究
4. R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究
5. R、L、C串聯諧振電路的
6.三相四線制負載電壓，電流的測量
7.三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定
（三）、磁路自感、互感與變壓器部分
1.自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法
2.互感電路的研究
3.單相變壓器特性的研究
4.單相變壓器并聯運行特點的研究
（四）、電路暫態過程
1.一階電路暫態過程的研究
2.微分電路和積分電路及其應用
（五）模擬電子技術綜合應用、創新實訓項目
1.常用二極管的性能測試及應用
2.雙極晶體管及場效管輸出特性的測定
3.單管放大電路的研究
4.兩極放大電路及負反饋放大電路的研究
5.助聽器電路的調試（電子產品線路）
6.恒流充電電路（場效應管的應用）（電子產品線路）
7.三極管放大電路故障排除
8.整流、濾波及穩壓電路的研究
9.直流穩壓正、負電源電路的研究
10.典型復合互補OTL功率放大電路調試（電子產品線路）
11.OTL功率放大電路的故障排除
12.LM386集成音響功率放大電路及其應用（電子產品線路）
13.運算放大器基本運算電路
14.對由運放器組成的積分運算電路、微分運算電路
15.對由運放器組成的電壓比較器傳輸特性的研究
16.氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）
17.方波、三角波和鋸齒波發生器電路的研究與測試
18.三角波、方波及正弦波發生器的制作競賽
19.RC（文式橋式）正弦波振蕩器和制作與調試
20.電容三點式LC正弦波發生器
21.有源濾波電路研究
22.直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）
23.恒溫控制電路的制作與調試（競賽項目）（電子產品線路）
（六）數字電子技術綜合應用、創新實訓項目目錄
一）、數字電子技術基礎實訓項目
1.基本邏輯門電路功能測試
2.優先編碼器功能測試
3.二進制譯碼器和數據選擇器功能測試
4.全加器和超前進位全加器功能測試
5.數值比較器功能測試
6.七段碼鎖存/譯碼/驅動器功能測試
7.各類觸發器功能測試
8.雙向移位寄存器功能測試
9.二一五一十進制計數器功能測試
10.二位十進制計數/譯碼/驅動/顯示電路
11.可逆十進制計數電路功能測試
12.N進制計數電路功能測試
13.555定時器基本應用電路
14.微分型單穩態觸發器
15.集成單穩態觸發器及其應用
16.集成施密特觸發器及其應用
二）綜合應用實訓項目
1.聲光控制節能路燈電路（電子產品線路）（綜合應用）
2.8線數據傳輸電路（電子產品線路）（綜合應用）
3.4位環形計數節拍發生器（電子產品線路）（綜合應用）
4.秒脈沖信號發生器（電子產品線路）（綜合應用）
5.救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
6.D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
7.數控變頻三角波—方波發生器
8.移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
9. 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
10.觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
11.數字鐘電路（電子產品線路）（綜合應用）
12.二位十進制計數符合電路（電子產品線路）（綜合應用）
13.交通燈控制電路（電子產品線路）（綜合應用）
14.升/降階梯波發生器（電子產品線路）（綜合應用）
15.光電轉換加/減計數電路（電子產品線路）（綜合應用）
（七）、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
六、本設備的配置
表一：配套工具
表二 ：電工電子透明創新模塊（要求儲存在特制的磁吸式底板上，便于管理）
七、附件：配套教學資源（共1套，注：購買12臺以下無此項配置）
（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）部分微課內容舉例：
在線教育開放平臺資源庫
1、《模擬電子技術》課程
2、《數字電子技術》課程
3、《電子產品設計制作》課程
4、《嵌入式技術應用》課程
（二）、仿真教學軟件：
1、無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（要求具有軟件著作權，網絡版）
1）.用戶登錄；2）.用戶注冊；3）.用戶管理（3.1用戶查詢、3.2添加用戶、3.3修改用戶、3.4用戶）；4）.級別管理（4.1級別查詢、4.2添加級別、4.3修改級別、4.4級別）；5）.題庫類別管理（5.1 題庫類別查詢、5.2 添加題庫類別、5.3 修改題庫類別信息、5.4 題庫類別信息）；6）.題庫管理（6.1 題庫查詢、6.2 添加單項選擇題、6.3 添加多項選擇題、6.4 添加判斷題信息、6.5 導入Excel題目信息、6.6 題目信息修改、6.7 題目信息）；7）. 試卷管理（7.1 試卷查詢、7.2 添加試卷、7.3 自動抽題、7.4手動組卷、7.5 編輯試卷、7.6 試卷、7.7 啟用試卷、7.8 打印試卷）；8）.模擬成績（8.1模擬成績查詢、8.2模擬成績詳細、8.3導出成績）；9）. 實戰成績（9.1實戰成績查詢、9.2導出實戰成績）；10）.在線考試；11）.歷史成績（歷史模擬成績查看、歷史實戰成績查看）
2、網絡版電工作業培訓教學軟件（安全用電）（網絡版、具有軟件著作權）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。
軟件以技能為核心，項目為，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
3、電子儀表儀器仿真教學軟件（網絡版、具有軟件著作權）
一、產品概述
本產品依據《電子設備裝接工國家職業標準》、教育部有關專業電子技能訓練教學大綱與中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，包含常用電子測量儀器、信號（函數信號、高頻信號、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓等4個學習任務。具有職業性、情境性、交互性、工藝性、智能性。本產品性能價格比高，是電子技術仿真實訓室必備的主體軟件。
二、實訓項目
4、模擬電子技術仿真教學軟件（網絡版、具有軟件著作權）
軟件要求：本產品是依據教育部、和社會保障部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括模擬電子技術實驗實訓常開設的延時電路等共18個實驗實訓項目（詳見實訓項目）。每個項目根據實訓需要，設置了數量不等的實訓任務。例如單管放大項目設計了實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測等任務，以便操作者循序漸進地得到訓練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。
技術參數：
包含十八大實訓模塊：延時電路、穩壓電源、整流濾波電路、單管放大、可控硅調光、二極管整流電路、串聯穩壓電源、延時開關、電流負反饋電路、電壓負反饋電路、單項可控硅整流電路、差分放大可調穩壓電路、運算放大電路、運算放大器的應用、脈沖式充電電路、整流電路、溫度傳感器、光敏傳感器檢測。
本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。
技術參數：
包含七大實訓模塊：與非門電路、異步計數器的級聯、定時交流開關、計數調光開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測。
標簽：
電工電子... 電工電子... 電工電子... 電工電子... 電工電子...
電工電子實訓考核裝置定制 電工電子實訓考核裝多少錢 電工電子實訓考核裝哪個好 電工電子實訓考核裝制造商 電工電子實訓考核裝置廠商 電工電子實訓考核裝供應商 電工電子實訓考核裝定制價 電工電子實訓考核裝置加工 電工電子實訓考核裝置現貨 電工電子實訓考核裝置批發
上海市電工電
上海市電工電廠家
（部分磁吸式透明有機塑料封閉元件盒正反面圖 ）提供一套磁吸式電工電子實訓模塊（所有磁吸式透明創新實訓模塊儲存在特制的磁吸式底板上，便于管理），可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的插座，實訓模塊裝有四個強力磁吸盤，與“磁吸式實訓基座”配合實訓操作。
磁吸式實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便地在“磁吸式實訓基座”任意組合實訓線路，以完成不同的實訓項目等。
五、本設備可以完成的實訓項目
電工基礎實訓項目
（一）、電氣測量概述與直流電路部分
1.電氣儀表的使用和測量誤差的計算
2.電路元件伏安特性的測繪
3.未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用
4.電位、電壓的測定及電路電位圖的繪制
5.基爾霍夫定律的驗證與應用
6.常用供電電路特點和電子電路功率輸出條件的研究
7.實際直流穩壓電源和直流穩流電源的研究
8.疊加定理的驗證與應用―多信號疊加控制電路的研究
9.戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究
（二）、交流電路部分
1.電阻電感串聯電路（日光燈電路）的分析與研究
2.阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）
3.交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究
4. R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究
5. R、L、C串聯諧振電路的
6.三相四線制負載電壓，電流的測量
7.三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定
（三）、磁路自感、互感與變壓器部分
1.自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法
2.互感電路的研究
3.單相變壓器特性的研究
4.單相變壓器并聯運行特點的研究
（四）、電路暫態過程
1.一階電路暫態過程的研究
2.微分電路和積分電路及其應用
（五）模擬電子技術綜合應用、創新實訓項目
1.常用二極管的性能測試及應用
2.雙極晶體管及場效管輸出特性的測定
3.單管放大電路的研究
4.兩極放大電路及負反饋放大電路的研究
5.助聽器電路的調試（電子產品線路）
6.恒流充電電路（場效應管的應用）（電子產品線路）
7.三極管放大電路故障排除
8.整流、濾波及穩壓電路的研究
9.直流穩壓正、負電源電路的研究
10.典型復合互補OTL功率放大電路調試（電子產品線路）
11.OTL功率放大電路的故障排除
12.LM386集成音響功率放大電路及其應用（電子產品線路）
13.運算放大器基本運算電路
14.對由運放器組成的積分運算電路、微分運算電路
15.對由運放器組成的電壓比較器傳輸特性的研究
16.氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）
17.方波、三角波和鋸齒波發生器電路的研究與測試
18.三角波、方波及正弦波發生器的制作競賽
19.RC（文式橋式）正弦波振蕩器和制作與調試
20.電容三點式LC正弦波發生器
21.有源濾波電路研究
22.直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）
23.恒溫控制電路的制作與調試（競賽項目）（電子產品線路）
（六）數字電子技術綜合應用、創新實訓項目目錄
一）、數字電子技術基礎實訓項目
1.基本邏輯門電路功能測試
2.優先編碼器功能測試
3.二進制譯碼器和數據選擇器功能測試
4.全加器和超前進位全加器功能測試
5.數值比較器功能測試
6.七段碼鎖存/譯碼/驅動器功能測試
7.各類觸發器功能測試
8.雙向移位寄存器功能測試
9.二一五一十進制計數器功能測試
10.二位十進制計數/譯碼/驅動/顯示電路
11.可逆十進制計數電路功能測試
12.N進制計數電路功能測試
13.555定時器基本應用電路
14.微分型單穩態觸發器
15.集成單穩態觸發器及其應用
16.集成施密特觸發器及其應用
二）綜合應用實訓項目
1.聲光控制節能路燈電路（電子產品線路）（綜合應用）
2.8線數據傳輸電路（電子產品線路）（綜合應用）
3.4位環形計數節拍發生器（電子產品線路）（綜合應用）
4.秒脈沖信號發生器（電子產品線路）（綜合應用）
5.救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
6.D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
7.數控變頻三角波—方波發生器
8.移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
9. 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
10.觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
11.數字鐘電路（電子產品線路）（綜合應用）
12.二位十進制計數符合電路（電子產品線路）（綜合應用）
13.交通燈控制電路（電子產品線路）（綜合應用）
14.升/降階梯波發生器（電子產品線路）（綜合應用）
15.光電轉換加/減計數電路（電子產品線路）（綜合應用）
（七）、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
六、本設備的配置
| 序號 | 產品名稱 | 型號規格 | 數量 | 單位 | 備注 |
| 1 | 實訓桌 | 1 | 張 | 鋁合金框架 | |
| 2 | 實訓主機箱 | 1 | 臺 | 鐵質 | |
| 3 | 磁吸式實訓基座 | 1 | 塊 | ||
| 4 | 儀器架 | 1 | 套 | ||
| 5 | 配套工具 | 1 | 套 | 表一 | |
| 6 | 磁吸式透明創新實訓元件盒 | 配有5塊磁吸式儲存板 | 1 | 套 | 表二 |
| 7 | 實訓連接線 | 1 | 套 | ||
| 8 | 儲存柜 | 1 | 個 | ||
| 9 | 學生凳 | 2 | 張 | ||
| 10 | 指導書 | 1 | 本 | ||
| 11 | 配套教學資源 | 1 | 套 | 附件 |
表一：配套工具
| 序號 | 名 稱 | 型號/規格 | 單位 | 數量 |
| 1 | 烙鐵（帶架） | 35W | 套 | 1 |
| 2 | 斜口鉗 | 6寸 | 把 | 1 |
| 3 | 尖嘴鉗 | 6寸 | 把 | 1 |
| 4 | 十字螺絲刀 | 新發 | 把 | 1 |
| 5 | 一字螺絲刀 | 新發 | 把 | 1 |
| 6 | U型IC起拔器 | 安立信 | 把 | 1 |
表二 ：電工電子透明創新模塊（要求儲存在特制的磁吸式底板上，便于管理）
| 序號 | 產品名稱 | 型號規格 | 產品代號 | 單位 |
| 1 | RJ水泥電阻(5W) | 51Ω | R01 | 1塊 |
| RX線繞電阻(5W) | 200Ω | |||
| 100Ω | ||||
| 2 | RJ金屬膜電阻(2W) | 330Ω | R02 | 1塊 |
| 470Ω | ||||
| 510Ω | ||||
| 3 | RJ金屬膜電阻(2W) | 330Ω | R03 | 1塊 |
| 510Ω | ||||
| 680Ω | ||||
| 4 | RJ金屬膜電阻(2W) | 1K | R04 | 1塊 |
| 2K | ||||
| 3.3K | ||||
| 5 | RJ金屬膜電阻(2W) | 3.3K | R05 | 1塊 |
| 4.7K | ||||
| 6.8K | ||||
| 6 | RJ金屬膜電阻(2W) | 10K | R06 | 3塊 |
| 22K | ||||
| 47K | ||||
| 7 | 錳銅絲電阻(3A) | 0.1Ω | R07 | 1塊 |
| 0.2Ω | ||||
| 0.4Ω | ||||
| 8 | RT碳膜電阻(1W) | 1Ω | R08 | 1塊 |
| 4.7Ω | ||||
| 10Ω | ||||
| 27Ω | ||||
| 9 | RT碳膜電阻(1W) | 39Ω | R09 | 1塊 |
| 47Ω | ||||
| 56Ω | ||||
| 68Ω | ||||
| 10 | RJ金屬膜電阻(1W) | 100Ω | R10 | 1塊 |
| 150Ω | ||||
| 200Ω | ||||
| 300Ω | ||||
| 11 | RJ金屬膜電阻(1W) | 390Ω | 1塊 | |
| 470Ω | ||||
| 560Ω | ||||
| 680Ω | ||||
| 12 | RJ金屬膜電阻(1/2 W) | 560Ω | 1塊 | |
| 820Ω | ||||
| 1K | ||||
| 1K | ||||
| 13 | RJ金屬膜電阻( 1/2 W) | 1.2K | R13 | 1塊 |
| 2K | ||||
| 2.7K | ||||
| 3K | ||||
| 14 | RJ金屬膜電阻( 1/2W) | 4.7K | R14 | 1塊 |
| 5.1K | ||||
| 6.8K | ||||
| 8.2K | ||||
| 15 | RJ金屬膜電阻( 1/2W) | 10K | R15 | 1塊 |
| 15K | ||||
| 27K | ||||
| 33K | ||||
| 16 | RJ金屬膜電阻( 1/2W) | 51K | R16 | 4塊 |
| 56K | ||||
| 62K | ||||
| 68K | ||||
| 17 | RJ金屬膜電阻( 1/2W) | 100K | R17 | 4塊 |
| 270K | ||||
| 390K | ||||
| 470K | ||||
| 18 | RJ金屬膜電阻( 1/2W) | 820K | R18 | 1塊 |
| 1M | ||||
| 2.2M | ||||
| 10M | ||||
| 19 | RJ金屬膜電阻(1/2W) | 120Ω | R19 | 1塊 |
| 180Ω | ||||
| 220Ω | ||||
| 620Ω | ||||
| 20 | RJ金屬膜電阻( 1/2W) | 1.5K | R20 | 1塊 |
| 2.2K | ||||
| 2.7K | ||||
| 3.9K | ||||
| 21 | RJ金屬膜電阻( 1/2 W) | 6.2K | 1塊 | |
| 20K | ||||
| 24K | ||||
| 47K | ||||
| 22 | RJ金屬膜電阻( 1/2W) | 51K | R22 | 1塊 |
| 150K | ||||
| 220K | ||||
| 3M | ||||
| 23 | RJ金屬膜電阻( 1/2W) | 510K | 2塊 | |
| 1.1M | ||||
| 2M | ||||
| 2M | ||||
| 24 | CL聚脂膜電容 | 1000pF | C01 | 2塊 |
| 2200 pF | ||||
| CBB聚丙烯膜電容 | 3300 pF | |||
| 25 | CBB聚丙烯膜電容 | 4700 pF | C02 | 2塊 |
| 0.01μF | ||||
| 0.022μF | ||||
| 26 | CBB聚丙烯膜電容 | 0.033μF | C03 | 4塊 |
| 0.047μF | ||||
| 0.1μF | ||||
| 27 | CBB聚丙烯膜電容 | 0.22μF | C04 | 1塊 |
| 0.47μF | ||||
| 1μF | ||||
| 28 | CBB聚丙烯膜電容 | 0.47μF | C05 | 1塊 |
| 1μF | ||||
| 0.33μF | ||||
| 29 | CD鋁電解電容(50V DC) | 3.3μF | C06 | 2塊 |
| 4.7μF | ||||
| 10μF | ||||
| 30 | CD鋁電解電容(50V DC) | 100μF | C07 | 1塊 |
| 220μF | ||||
| 470μF | ||||
| 31 | CBB聚丙烯膜電容 | 0.5μF （450V AC） | C08 | 1塊 |
| 1.0μF （450V AC） | ||||
| 32 | CBB聚丙烯膜電容 | 2.0μF (450V AC) | C09 | 1塊 |
| 4.0μF (450V AC) | ||||
| 33 | CC瓷片電容 | 20 pF | C10 | 1塊 |
| 1500 pF | ||||
| CBB聚丙烯膜電容 | 2200 pF | |||
| 34 | CC瓷片電容 | 20 pF | C11 | 1塊 |
| CBB聚丙烯膜電容 | 33 pF | |||
| 100 pF | ||||
| 35 | 可調電容 | 10～60 pF | C12 | 1塊 |
| 220 pF | ||||
| 20～120 pF | ||||
| 36 | CC瓷片電容 | 20 pF | C13 | 1塊 |
| CL聚脂膜電容 | 2200 pF | |||
| 5600 pF | ||||
| 37 | CBB聚丙烯膜電容 | 0.047μF | C14 | 1塊 |
| 0.01μF | ||||
| 0.1μF | ||||
| 38 | CD鋁電解電容(50V DC) | 2.2μF | C15 | 2塊 |
| 33μF | ||||
| 47μF | ||||
| 39 | WX線繞電位器（WX050） | 100(5W)(去蓋) | RP1 | 1塊 |
| 40 | WH碳膜電位器（WH118） | 470(2W)(去蓋) | RP2 | 1塊 |
| 41 | WH碳膜電位器(WH118) | 1K (2W) | RP3 | 1塊 |
| 42 | WX線繞電位器(WX14-12) | 4.7K(1W)(去蓋) | RP5 | 1塊 |
| 43 | WH碳膜電位器(WH5) | 10K (1/2W) (去蓋) | RP6 | 1塊 |
| 44 | WH碳膜電位器(WH5) | 22K(1/2W) | RP7 | 1塊 |
| 45 | WH碳膜電位器(WH5) | 33K(1/2W) | RP8 | 1塊 |
| 46 | WH碳膜電位器(WH118) | 47K (2W) | RP9 | 1塊 |
| 47 | WH碳膜電位器(WH118) | 100K (2W) | RP10 | 1塊 |
| 48 | WH碳膜電位器(WH118) | 470K (2W) | RP11 | 1塊 |
| 49 | WH碳膜電位器(WH118) | 1M (2W) | RP12 | 1塊 |
| 50 | 繞線式電位器（WXD3-12） | 1K (2W) | RP13 | 1塊 |
| 51 | 線繞電感 | 電感L=30mH | L01 | 1塊 |
| 52 | 線繞電感 | 電感L=100mH | L02 | 1塊 |
| 53 | 色碼電感 | 22μH | L03 | 1塊 |
| 82μH | ||||
| 180μH | ||||
| 54 | 熒光燈整流器 | 8W | L04 | 1塊 |
| 55 | 色碼電感 | 330μH | L05 | 1塊 |
| 柱形電感 | 47μH | |||
| 色碼電感 | 100μH | |||
| 56 | 脈沖變壓器（單雙脈沖） | KMB-0021 | T05 | 1塊 |
| 57 | 集成底座 | 8P | IC1 | 2塊 |
| 58 | 集成底座 | 14P | IC2 | 5塊 |
| 59 | 集成底座 | 16P | IC3 | 4塊 |
| 60 | 集成底座 | 18P | IC4 | 2塊 |
| 61 | 集成底座 | 20P | IC5 | 1塊 |
| 62 | 集成底座 | 28P | IC7 | 1塊 |
| 63 | 單向擊穿二極管(穩壓管) | 1N4728A(3.3V 1W) | VS1 | 1塊 |
| 1N4733A (5V 1W) | ||||
| 1N4735A(6.2V 1W) | ||||
| 64 | 單向擊穿二極管(穩壓管) | 1N4738A(8.2V 1W) | VS2 | 1塊 |
| 1N4740A(10V 1W) | ||||
| 1N4742A(12V 1W) | ||||
| 65 | 雙向穩壓管 (1W) | 5V | VS3 | 1塊 |
| 8.2V | ||||
| 10V | ||||
| 12V | ||||
| 66 | 整流二極管 | 1N4007×4 | VD1 | 1塊 |
| 67 | 開關二極管 | 1N4148×2 | VD2 | 1塊 |
| 基二極管 | 1N5818 | |||
| 1N5819 | ||||
| 68 | 三極管 | TIP42C | VT1 | 1塊 |
| BU406 | ||||
| 散熱器 | ST25×2 | |||
| 69 | 三極管 | 9012 | VT2 | 1塊 |
| TIP41C | ||||
| 散熱器 | ST25×1 | |||
| 70 | 三極管 | 9013 | VT3 | 1塊 |
| TIP41C | ||||
| 散熱器 | ST25×1 | |||
| 71 | 晶閘管 | BT151 | VT4 | 1塊 |
| 場效應管 | 3DJ7 | |||
| 散熱器 | ST25×1 | |||
| 72 | 增強型場效應管 | IRF630 (N溝道) | VT5 | 1塊 |
| IRF9620(P溝道) | ||||
| 散熱器 | ST25×2 | |||
| 73 | IGBT管 | 10N60×2 | VT6 | 1塊 |
| 1N4148×2 | ||||
| 散熱器 | ST25×2 | |||
| 74 | 晶閘管電路 | （51Ω、0.1μF、BT151、FU）×3 | VT7 | 1塊 |
| 散熱器 | ST25×3 | |||
| 75 | 雙向觸發二極管 | BD3 | VT8 | 1塊 |
| 雙向晶閘管 | BT135 | |||
| 散熱器 | ST25×1 | |||
| 76 | 儀表開關 | KN32B | S1 | 1塊 |
| 77 | 按鈕開關 | AN4 | S2 | 1塊 |
| 78 | 鈕子開關 | KNX1×2 | S3 | 1塊 |
| 79 | 白熾燈座 | HL1 | 3塊 | |
| 80 | 鎮流器 | L04 | 1塊 | |
| 81 | 啟輝器 | HL3 | 1塊 | |
| 82 | 指示燈 | 6.3V | HL4 | 1塊 |
| 83 | 熔斷絲 | FU | 1塊 | |
| 84 | 電流表插座 | SW | 3塊 | |
| 85 86 | 共陰數碼管 | 0.5吋 | BX01 | 1塊 |
| 電阻 | 300Ω×8個 | |||
| 87 | 穩壓集成 | LM337 | BX04 | 1塊 |
| LM317 | ||||
| 散熱器 | ST25×2 | |||
| 88 | MIC聲電傳感器 | CZN-15EN | BX05 | 1塊 |
| 石英晶體振蕩器 | 32.768石英晶體 | |||
| 10MΩ電阻 | ||||
| 33 pF電容器×2 | ||||
| 89 | 揚聲器 | 8Ω | BX06 | 1塊 |
| 90 | 蜂鳴器 | TMB12A12 | BX07 | 1塊 |
| LED | 5個大（紅） | |||
| 電阻 | 100Ω/0.25W | |||
| 91 | 氣敏元件 | QM-J3 | BX08 | 1塊 |
| 92 | 三極管插座 | 127-3T | BX09 | 1塊 |
| 元件插座 | ||||
| 93 | 元件插座 | 127-2T×4 | BX10 | 1塊 |
| 94 | 音樂芯片 | 9300Y | BX11 | 1塊 |
| 紐子開關 | KNX1 | |||
| 95 | 保險絲 | FU | AX1穩壓管穩壓電路 | 1塊 |
| 二極管 | 1N4007×4 | |||
| 電容 | 1000μF /50V | |||
| 100μF /35V | ||||
| 0.1μF | ||||
| 穩壓管 | 1N4733 (5.1V) | |||
| 96 | 電位器 | 4.7K(WH5) ×2 | AX2信號疊加控制單元 | 1塊 |
| 電阻 | 6.8K/0.25W | |||
| 2.7K/0.25W | ||||
| 3.3K/0.25W | ||||
| 10K/0.25W | ||||
| 三極管 | 9013 | |||
| 97 | 電阻 | 100Ω/0.25W×2 | AX3銅電阻溫度計電路 | 1塊 |
| 39Ω/0.25W | ||||
| 33Ω/0.25W | ||||
| 溫度傳感器 | LM35 | |||
| 琺瑯電阻 | RX20-10W 20Ω | |||
| 紐子開關 | KNX1×2 | |||
| 電位器 | 470Ω(WH5) | |||
| 銅電阻 | Cu-50 | |||
| 98 | 直流數字毫伏表 | 0～2000mV | AX4直流數字毫伏表 | 1塊 |
| 99 | 保險絲 | FU | AX5 直流恒壓源 | 1塊 |
| 二極管 | 1N4007×4 | |||
| 電容 | 470μF /50V | |||
| 100μF /25V | ||||
| 0.01μF | ||||
| 集成 | LM7812 | |||
| 散熱器 | ST25×1 | |||
| 100 | 穩壓管 | 1N4733A×2 | AX6直流恒流源 | 1塊 |
| 電阻 | 100Ω/0.25W | |||
| 27Ω/0.25W | ||||
| 510Ω/0.25W | ||||
| 電位器 | 4K7(WH5) | |||
| 三極管 | TIP42C | |||
| 散熱器 | ST25×1 | |||
| 101 | 電位器 | 10K（WH5）×2 | AX9運放電路 | 1塊 |
| 二極管 | 1N4148×2 | |||
| 電容 | 10μF /35V | |||
| 集成 | OP07 | |||
| 集成底座 | 8P | |||
| 102 | 集成運放 | LM358 | AX10雙運放電路 | 1塊 |
| 集成底座 | 8P | |||
| 103 | 繼電器 | GZR-2 12V | AX11繼電器驅動電路 | 1塊 |
| 三極管 | 9013 | |||
| 二極管 | 1N4148 | |||
| 104 | 電容 | 1000μF/50V×2 | AX12 78系列穩壓源 | 1塊 |
| 0.33μF×2 | ||||
| 插座 | 127-3T | |||
| 105 | 電容 | 1000μF/50V×2 | AX13 79系列穩壓源 | 1塊 |
| 0.33μF×2 | ||||
| 插座 | 127-3T | |||
| 106 | 電位器 | 22K(WH5) | AX14 單結晶體管觸發電路 | 1塊 |
| 單結晶體管 | BT33 | |||
| 電阻 | 2.2K/0.25W | |||
| 100Ω/0.25W | ||||
| 560Ω/0.25W | ||||
| 三極管 | 9013 | |||
| 二極管 | 1N4148Ω×2 | |||
| 107 | 功放 | LM386 | AX15功率放大集成電路 | 1塊 |
| 電阻 | 10Ω/0.25W×2 | |||
| 電容 | 47nF×2 | |||
| 10μF/35V | ||||
| 100nF | ||||
| 100μF/35V | ||||
| 集成底座 | 8P | |||
| 108 | 集成 | MC34063A | AX16集成轉換器 | 1塊 |
| 集成底座 | 8P | |||
| 109 | 撥碼開關 | 紅(5T) 藍(4T) | AX17單管放大電路 | 1塊 |
| 電阻 | 1K/0.25W×2 | |||
| 電位器 | 10KΩ(WH5)×2 | |||
| 插座 | 127-2T×4 | |||
| 127-3T | ||||
| 110 | 撥碼開關 | 紅(5T) 藍(4T) | AX18單管放大電路 | 1塊 |
| 電阻 | 1K/0.25W×2 | |||
| 電位器 | 10KΩ(WH5)×2 | |||
| 插座 | 127-2T×4 | |||
| 127-3T | ||||
| 111 | 光電開關 | 1A05HR×2 | AX20電動機測速 | 1塊 |
| 磁性電機 | 385 | |||
| 固定支架 | 配套 | |||
| 112 | 鈕子開關 | KNX1×2 | AX21 0-1置數單刀雙擲開關 | 1塊 |
| 113 | 集成 | CD4011 | AX22單脈沖信號 | 1塊 |
| CD1413 | ||||
| 集成底座 | 14P | |||
| 16P | ||||
| 電阻 | 100Ω/0.25W×4 | |||
| 51Ω/0.25W×4 | ||||
| 復位開關 | AN4×2 | |||
| LED | 紅×2 綠×2 | |||
| 114 | 電阻 | 100K/0.25W×10 | AX23觸摸式編碼開關 | 1塊 |
| 鈕子開關 | KNX1 | |||
| 輕觸開關 | （6×6×4.3） ×10 | |||
| 115 | 電阻 | 51K/0.25W×10 | AX24 8421撥碼盤 | 1塊 |
| 夾板 | KAS-3 | |||
| 8421撥碼開關 | KAS-3×2 | |||
| 二極管 | 1N4148×8 | |||
| 116 | 集成 | 555 | AX25 CP時鐘脈沖源 | 2塊 |
| 集成底座 | 8P | |||
| 電位器 | 100k(WH5)×2 | |||
| 電阻 | 10k/0.25W×2 | |||
| 300Ω/0.25W | ||||
| 二極管 | 1N4007×2 | |||
| 電容 | 10μF/35V | |||
| 0.1μF | ||||
| 0.01μF | ||||
| 鈕子開關 | KNX1 | |||
| LED | 紅（5個大） | |||
| 117 | 電阻 | 100Ω/0.25W×7 | AX26發光二極管及驅動 | 1塊 |
| 集成 | 62083 | |||
| 集成底座 | 20P | |||
| LED | 紅×8 | |||
| 118 | 集成 | CD4511 | AX27共陰數碼管 | 3塊 |
| 集成底座 | 16P | |||
| 電阻 | 100Ω/0.25W×14 | |||
| 共陰數碼管 | 0.5寸×2 | |||
| 119 | LED | 紅×4 綠×4黃×4 | AX28交通燈電路 | 1塊 |
| 電阻 | 51Ω/0.25 W×6 | |||
| 集成 | CD1413 | |||
| 集成底座 | 16P | |||
| 120 | 直流數字毫安表 | 0～2000mA | AC-A1直流數字毫安表 | 1塊 |
| 121 | 指針微安表 | 100μA | 1塊 |
七、附件：配套教學資源（共1套，注：購買12臺以下無此項配置）
（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）部分微課內容舉例：
在線教育開放平臺資源庫
1、《模擬電子技術》課程
| 分類 | 實訓項目 | 課程序列號 | 實訓內容 | 方式 |
| 1 常用半導體器件 | 1.1 半導體的基本知識 | 2 | PN 結的形成 | 二維動畫 |
| 1.2 二極管 | 5 | 二極管的特性曲線 | 二維動畫 | |
| 1.3 三極管 | 7 | 三極管內部載流子運動規律 | 二維動畫 | |
| 9 | 三極管的輸出特性曲線 | 二維動畫 | ||
| 1.6 半導體器件的識別與檢測 | 14 | 二極管的識別與檢測 | 二維動畫 | |
| 15 | 三極管的識別與檢測 | 二維動畫 | ||
| 2 直流穩壓電源 | 2.1 整流電路 | 19 | 單相整流波形分析 | 二維動畫 |
| 2.2 濾波電路 | 22 | 濾波波形分析 | 二維動畫 | |
| 2.3 穩壓電路 | 24 | 穩壓電路分析 | 二維動畫 | |
| 3 基本放大電路 | 3.1 放大電路的基本知識 | 29 | 交、直流變換電路 | 二維動畫 |
| 30 | 放大電路中各電壓電流波形 | 二維動畫 | ||
| 3.2 基本共射極放大電路 | 32 | Q 點對波形失真的影響（飽和+截止） | 二維動畫 | |
| 33 | 微變等效變換電路 | 二維動畫 | ||
| 3.3 分壓式偏置共射放大電路 | 35 | 溫度對 Q 點的影響 | 二維動畫 | |
| 36 | Q 點穩定的原理 | 二維動畫 | ||
| 39 | 分壓式偏置（含 C 和不含C）的微變變換過程 | 二維動畫 | ||
| 3.4 共集電極放大電路 | 41 | 射極輸出器的微變變換過程 | 二維動畫 | |
| 4 功率放大電路 | 4.2 互補對稱功率放大電路 | 50 | 基本互補對稱放大電路分析 | 二維動畫 |
| 52 | 互補輸出級的交越失真 | 二維動畫 | ||
| 54 | OTL 互補對稱放大電路分析 | 二維動畫 | ||
| 5 差動放大電路與集成運算放大器 | 5. 1 基本差動放大電路 | 59 | 差動放大電路的分析 | 二維動畫 |
| 6 放大電路中的反饋 | 6.1 反饋的基本概念 | 64 | 什么是反饋 | 二維動畫 |
| 6.3 負反饋對放大電路性能的影響 | 67 | 減小非線性失真 | 二維動畫 | |
| 7 集成運算放大器的應用 | 7.1 集成運放的應用基礎 | 71 | 集成運放的特點（含虛短和虛斷） | 二維動畫 |
| 7.2 集成運放的線性應用 | 77 | 單限（含過零）比較器 | 二維動畫 | |
| 8 正弦波振蕩器 | 8.1 正弦波振蕩電路概述 | 80 | 正弦波振蕩的分析 | 二維動畫 |
| 8.2 RC 正弦波振蕩電路 | 82 | RC 電路的分析 | 二維動畫 |
2、《數字電子技術》課程
| 分類 | 實訓項目 | 課程序列號 | 實訓內容 | 方式 |
| 第 1 章數字電路基礎 | 1.5 邏輯函數的卡諾圖化簡法 | 53 | 邏輯函數的卡諾圖化簡法 | 二維動畫 |
| 第 2 章 邏輯門電路 | 2.3 TTL 集成邏輯門電路 | 54 | TTL 集成邏輯門電路 | 二維動畫 |
| 第 4 章 集成觸發器 | 4.2 主從觸發器 | 55 | 主從觸發器 | 二維動畫 |
| 4.3 邊沿觸發器 | 56 | 邊沿觸發器 | 二維動畫 | |
| 4.4 CMOS 集成觸發器 | 57 | CMOS 集成觸發器 | 二維動畫 | |
| 第 5 章 時序邏電路 | 5.1 時序邏輯電路的分析 | 58 | 同步時序邏輯電路的分析法 | 二維動畫 |
| 5.1 時序邏輯電路的分析 | 59 | 異步時序邏輯電路的分析法 | 二維動畫 | |
| 第 6 章 脈沖波形的產生與整形電路 | 6.3 多諧振蕩器 | 60 | 多諧振蕩器 | 二維動畫 |
| 6.4 施密特觸發器 | 61 | 施密特觸發器 | 二維動畫 | |
| 6.5 555 定時器及其應用 | 62 | 555 定時器及其應用 | 二維動畫 |
3、《電子產品設計制作》課程
| 分類 | 實訓項目 | 課程序列號 | 實訓內容 | 方式 |
| 項目一 智能電子時鐘 | 任務一 任務分析 | 7 | 數碼管結構 | 二維動畫 |
| 8 | 共陽數碼管字形碼 | 二維動畫 | ||
| 11 | 共陰數碼管字形碼 | 二維動畫 | ||
| 任務三 程序設計 | 28 | 電子時鐘效果演示 | 二維動畫 | |
| 項目二 電子秤 | 任務一 任務分析 | 38 | 稱重傳感器工作原理 | 二維動畫 |
| 40 | 電子秤效果演示 | 三維動畫 | ||
| 項目三 電子尋跡小車 | 任務一 任務分析 | 51 | 電機驅動 | 二維動畫 |
| 53 | 電機調速 | 二維動畫 | ||
| 55 | 紅外尋跡原理 | 二維動畫 | ||
| 57 | 紅外避障原理 | 二維動畫 | ||
| 58 | 小車尋跡效果演示 | 三維動畫 | ||
| 59 | 小車避障效果演示 | 三維動畫 | ||
| 60 | 超聲波測距原理 | 三維動畫 | ||
| 任務三 程序設計 | 74 | 小車前進 | 三維動畫 | |
| 75 | 小車后退 | 三維動畫 | ||
| 77 | 小車轉彎 | 三維動畫 | ||
| 79 | 小車調速 | 三維動畫 |
4、《嵌入式技術應用》課程
| 分類 | 實訓項目 | 課程序列號 | 實訓內容 | 方式 |
| 教學項目 1 | 任務 1 | 2 | 認識 STM32 固件庫 | 二維動畫 |
| 3 | STM32 固件庫關鍵子目錄和文件 | 二維動畫 | ||
| 任務 2 | 6 | 嵌入式系統 | 二維動畫 | |
| 7 | ARM Cortex-M3 處理器 | 二維動畫 | ||
| 8 | STM32 系列處理器 | 二維動畫 | ||
| 教學項目 2 | 任務 1 | 11 | 認識 STM32 的 I/O 口 | 三維動畫 |
| 12 | STM32 的GPIO初始化和輸入輸出庫函數 | 二維動畫 | ||
| 15 | Cortex-M3 工作模式及狀態 | 二維動畫 | ||
| 16 | Cortex-M3 寄存器組 | 二維動畫 | ||
| 17 | Cortex-M3 特殊功能寄存器組 | 二維動畫 | ||
| 任務2 | 20 | STM32 相關結構體 | 二維動畫 | |
| 22 | Cortex-M3 處理器結構 | 三維動畫 | ||
| 23 | STM32 系統結構 | 三維動畫 | ||
| 24 | STM32 時鐘配置 | 三維動畫 | ||
| 教學項目 3 | 任務 1 | 26 | 認識數碼管 | 三維動畫 |
| 28 | 數碼管靜態顯示電路硬件連接 | 三維動畫 | ||
| 31 | 認識Coretex-M3 存儲器 | 三維動畫 | ||
| 32 | Cortex-M3 存儲器映射 | 三維動畫 | ||
| 33 | STM32 存儲器映射 | 三維動畫 | ||
| 任務 1 | 36 | 數碼管動態掃描顯示電路硬件連接 | 三維動畫 | |
| 38 | 位帶區與位帶別名區 | 二維動畫 | ||
| 39 | 位帶操作 | 二維動畫 | ||
| 教學項目 4 | 任務 1 | 43 | 認識嵌入式應用技術與開發的核心板 | 三維動畫 |
| 48 | GPIO 寄存器地址映射 | 二維動畫 | ||
| 49 | 端口復用使用 | 二維動畫 | ||
| 50 | 端口復用重映射 | 二維動畫 | ||
| 任務 2 | 52 | STM32 中斷通道 | 三維動畫 | |
| 53 | STM32 外部中斷 | 三維動畫 | ||
| 54 | STM32 中斷優先級 | 三維動畫 | ||
| 55 | STM32 外部中斷編程 | 二維動畫 | ||
| 教學項目 5 | 任務 1 | 59 | SysTick 定時器 | 三維動畫 |
| 60 | 庫函數中的 SysTick 相關函數 | 二維動畫 | ||
| 61 | SysTick 的關鍵函數編寫 | 二維動畫 | ||
| 任務 2 | 63 | 認識 STM32 定時器 | 三維動畫 | |
| 64 | STM32 定時器與定時相關的寄存器 | 二維動畫 | ||
| 65 | STM32 定時器相關的庫函數 | 二維動畫 | ||
| 任務 3 | 68 | STM32 的 PWM 輸出相關寄存器 | 二維動畫 | |
| 69 | STM32 的 PWM 輸出編程思路 | 二維動畫 | ||
| 70 | STM32 的 PWM 輸出相關庫函數 | 二維動畫 | ||
| 教學項目 6 | 任務 1 | 73 | 串行通信基本知識 | 三維動畫 |
| 74 | STM32 的USART 串口 | 三維動畫 | ||
| 75 | STM32 串口的相關寄存器 | 二維動畫 | ||
| 76 | STM32 串口相關函數 | 二維動畫 | ||
| 任務 2 | 79 | 認識WIFI 通信模塊 | 三維動畫 | |
| 81 | 認識 Zigbee 通信模塊 | 三維動畫 | ||
| 82 | ZigBee 通信模塊使用 | 二維動畫 | ||
| 教學項目 7 | 任務 1 | 83 | STM32 模數轉換簡介 | 二維動畫 |
| 84 | STM32 的 ADC 結構 | 三維動畫 | ||
| 85 | STM32 模數轉換相關寄存器 | 二維動畫 | ||
| 86 | STM32 的 ADC 設置 | 二維動畫 | ||
| 任務 2 | 87 | ADC 相關的庫函數 | 二維動畫 |
1、無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（要求具有軟件著作權，網絡版）
1）.用戶登錄；2）.用戶注冊；3）.用戶管理（3.1用戶查詢、3.2添加用戶、3.3修改用戶、3.4用戶）；4）.級別管理（4.1級別查詢、4.2添加級別、4.3修改級別、4.4級別）；5）.題庫類別管理（5.1 題庫類別查詢、5.2 添加題庫類別、5.3 修改題庫類別信息、5.4 題庫類別信息）；6）.題庫管理（6.1 題庫查詢、6.2 添加單項選擇題、6.3 添加多項選擇題、6.4 添加判斷題信息、6.5 導入Excel題目信息、6.6 題目信息修改、6.7 題目信息）；7）. 試卷管理（7.1 試卷查詢、7.2 添加試卷、7.3 自動抽題、7.4手動組卷、7.5 編輯試卷、7.6 試卷、7.7 啟用試卷、7.8 打印試卷）；8）.模擬成績（8.1模擬成績查詢、8.2模擬成績詳細、8.3導出成績）；9）. 實戰成績（9.1實戰成績查詢、9.2導出實戰成績）；10）.在線考試；11）.歷史成績（歷史模擬成績查看、歷史實戰成績查看）
2、網絡版電工作業培訓教學軟件（安全用電）（網絡版、具有軟件著作權）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。
軟件以技能為核心，項目為，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
3、電子儀表儀器仿真教學軟件（網絡版、具有軟件著作權）
一、產品概述
本產品依據《電子設備裝接工國家職業標準》、教育部有關專業電子技能訓練教學大綱與中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，包含常用電子測量儀器、信號（函數信號、高頻信號、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓等4個學習任務。具有職業性、情境性、交互性、工藝性、智能性。本產品性能價格比高，是電子技術仿真實訓室必備的主體軟件。
二、實訓項目
| 電子儀表儀器仿真教學軟件 | 項目名稱 | 實訓任務 |
| 項目一：測量基礎知識 | 任務一測量概述及數據處理 | |
| 任務二電子測量 | ||
| 任務三電子測量儀器 | ||
| 項目二： 萬用表 | 任務一指針式萬用表 | |
| 任務二數字萬用表 | ||
| 項目三： 毫伏表 | 任務一AS2173D型毫伏表 | |
| 任務二DF1930A數字毫伏表 | ||
| 項目四： 兆歐表 | 任務一兆歐表 | |
| 項目五： 頻率計 | 任務一HC-F1000L頻率計 | |
| 項目六： 信號發生器 | 任務一SG1646A多功能函數信號發生器 | |
| 任務二GRG-450B高頻信號發生器 | ||
| 任務三低頻信號發生器 | ||
| 項目七：示波器 | 任務一模擬示波器 | |
| 任務二數字示波器 | ||
| 項目八： 掃頻儀 | 任務一掃頻儀 |
4、模擬電子技術仿真教學軟件（網絡版、具有軟件著作權）
軟件要求：本產品是依據教育部、和社會保障部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括模擬電子技術實驗實訓常開設的延時電路等共18個實驗實訓項目（詳見實訓項目）。每個項目根據實訓需要，設置了數量不等的實訓任務。例如單管放大項目設計了實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測等任務，以便操作者循序漸進地得到訓練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。
技術參數：
包含十八大實訓模塊：延時電路、穩壓電源、整流濾波電路、單管放大、可控硅調光、二極管整流電路、串聯穩壓電源、延時開關、電流負反饋電路、電壓負反饋電路、單項可控硅整流電路、差分放大可調穩壓電路、運算放大電路、運算放大器的應用、脈沖式充電電路、整流電路、溫度傳感器、光敏傳感器檢測。
5、數字電子技術仿真教學軟件（網絡版、具有軟件著作權）
軟件要求：本產品依據教育部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括數字電子技術課程常開設的與非門電路、異步計數器的級聯、定時交流開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測等共7個實驗實訓項目，每個項目根據實訓需要，設置了數量不等的實訓任務，以便操作者循序漸進地得到訓練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。
技術參數：
包含七大實訓模塊：與非門電路、異步計數器的級聯、定時交流開關、計數調光開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測。
一、設備概述
本實訓裝置適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電路與磁路>、<電工學>、<電力電子技術>、<電機及拖動技術>等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。
電工電子創新實訓模塊為磁吸式透明有機塑料封閉盒及PCB面板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、設備技術指標
1. 工作電源：三相五線 AC 3800V±10% 50Hz
2. 溫度：－10～40℃；環境濕度：≤90%（25℃）
3. 外形尺寸：長×寬×高=1600×700×1400㎜
4. 整機功耗：≤1.0KW
5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
1、由驗本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用磁吸式透明塑料有機盒，兼作實物示教，一舉多得。電工電子單元模塊包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、本裝置配套電工電子技術綜合應用創新實訓項目，均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、本設備各個功能模塊單元功能構成：
裝置由實訓主機箱、儀器架、磁吸式實訓基座、實驗桌、移動矮柜、磁吸式透明創新實驗?zāi)K（所有磁吸式透明創新實訓模塊儲存在特制的磁吸式底板上，便于存放管理）、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。
（一）實訓主機箱部分介紹：
實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量儀表等；主機箱控制面板左右及頂部配有多組儀器交流工作電源插座。
1、交流電源模塊
提供三相固定220V交流電源（隔離變壓器輸出），交流電源輸出處設有短路保護措施。配有一只指針式交流電壓表，通過波段開關切換可指示三相交流電源輸出電壓。
提供單相0～250V連續可調交流電源，配備1臺單相調壓器，規格為0.5kVA/0～250V。
設有多路AC220V交流電源接口，可為外配儀器設備提供工作電源。
2、低壓交流電源模塊
提供電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，20V，24V輸出，輸出電流1.5A，電流表指示， 同時提供雙17V帶中心抽頭變壓器一只。
3、穩流穩壓電源模塊
3.1.提供0～220V連續可調直流電源，電源輸出處設有短路保護措施。
3.2.雙路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。
3.3.直流電源包括±15V、±12V及±5V等六路電源。
★4智能型交直流測量儀表模塊
4.1、智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.2、智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.3、智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.4、智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.5、功率、功率因數表1只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★5、DDS功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥5V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~2MHz, 采用旋轉電位器設定頻率。
4）輸出幅度采用電位器調節，正弦波輸出具有0,20db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計測量范圍60MHz。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件組成（非焊接工藝），外形美觀，結構牢固耐用，放置示波器等測試儀器，實驗過程中使用得心應手。
（三）實訓工具：烙鐵（帶架）斜口鉗，尖嘴鉗，十字螺絲刀/一字螺絲刀，IC起拔器等配套工具。
（四）實訓桌：
外形尺寸為1600（長）*700（寬）*1400（高），實驗桌一桌兩座，實驗桌中央配有磁吸式實訓基座。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。實訓桌設有一個抽屜，桌面采用不少于25mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，儲存柜采用隱藏式拉手，抽屜配有與鋁壓鑄框架連接構件相同顏色裝飾條，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
（五）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
★（六）磁吸式電工電子實訓模塊 (具體可見表二)
本實訓裝置適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電路與磁路>、<電工學>、<電力電子技術>、<電機及拖動技術>等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。
電工電子創新實訓模塊為磁吸式透明有機塑料封閉盒及PCB面板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、設備技術指標
1. 工作電源：三相五線 AC 3800V±10% 50Hz
2. 溫度：－10～40℃；環境濕度：≤90%（25℃）
3. 外形尺寸：長×寬×高=1600×700×1400㎜
4. 整機功耗：≤1.0KW
5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
1、由驗本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用磁吸式透明塑料有機盒，兼作實物示教，一舉多得。電工電子單元模塊包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、本裝置配套電工電子技術綜合應用創新實訓項目，均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、本設備各個功能模塊單元功能構成：
裝置由實訓主機箱、儀器架、磁吸式實訓基座、實驗桌、移動矮柜、磁吸式透明創新實驗?zāi)K（所有磁吸式透明創新實訓模塊儲存在特制的磁吸式底板上，便于存放管理）、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。
（一）實訓主機箱部分介紹：
實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量儀表等；主機箱控制面板左右及頂部配有多組儀器交流工作電源插座。
1、交流電源模塊
提供三相固定220V交流電源（隔離變壓器輸出），交流電源輸出處設有短路保護措施。配有一只指針式交流電壓表，通過波段開關切換可指示三相交流電源輸出電壓。
提供單相0～250V連續可調交流電源，配備1臺單相調壓器，規格為0.5kVA/0～250V。
設有多路AC220V交流電源接口，可為外配儀器設備提供工作電源。
2、低壓交流電源模塊
提供電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，20V，24V輸出，輸出電流1.5A，電流表指示， 同時提供雙17V帶中心抽頭變壓器一只。
3、穩流穩壓電源模塊
3.1.提供0～220V連續可調直流電源，電源輸出處設有短路保護措施。
3.2.雙路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。
3.3.直流電源包括±15V、±12V及±5V等六路電源。
★4智能型交直流測量儀表模塊
4.1、智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.2、智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.3、智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.4、智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.5、功率、功率因數表1只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★5、DDS功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥5V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~2MHz, 采用旋轉電位器設定頻率。
4）輸出幅度采用電位器調節，正弦波輸出具有0,20db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計測量范圍60MHz。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件組成（非焊接工藝），外形美觀，結構牢固耐用，放置示波器等測試儀器，實驗過程中使用得心應手。
（三）實訓工具：烙鐵（帶架）斜口鉗，尖嘴鉗，十字螺絲刀/一字螺絲刀，IC起拔器等配套工具。
（四）實訓桌：
外形尺寸為1600（長）*700（寬）*1400（高），實驗桌一桌兩座，實驗桌中央配有磁吸式實訓基座。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。實訓桌設有一個抽屜，桌面采用不少于25mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，儲存柜采用隱藏式拉手，抽屜配有與鋁壓鑄框架連接構件相同顏色裝飾條，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
（五）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
★（六）磁吸式電工電子實訓模塊 (具體可見表二)
電議
電工電廠家 為您推薦
電工考核裝置|
電子實驗裝置|
電工考核柜|
電子實訓套|
kpi考核|
電子感應裝置|
績效考核|
電子實訓套件|
電工考證培訓|
電子除垢裝置|
電子電器裝置|
東莞電子實業|
電子實驗器|
傳感器實訓裝置|
電工電子實訓考核裝置供應商
|電工電子實訓考核裝置圖片
|車載電腦系統采購批發
|車載電腦顯示屏采購批發
|車載電腦顯示器采購批發
|車載電腦主板采購批發
|車載電腦桌采購批發
|車載電器采購批發
|車載電器電源采購批發
|車載電器家用電源采購批發
電工電廠家
企業誠信檔案
上海朔光科教設備有限公司
VIP會員
營業執照
法人身份
手機認證
證書2張
商鋪10年
注冊資金：500萬-1000萬
聯系人：張經理
固話：021-56355661
移動手機：15901901049
企業地址：上海市 上海市 閔行區
最新產品
SG-CDD38新能源汽車電動空...
電議
SGXCJ-01B電工綜合實訓考...
電議
SG-WJ16 挖掘機操作教學儀...
電議
新能源汽車教學設備儀器模型裝置教...
電議
SG-CDD39 純電動汽車制動...
電議
