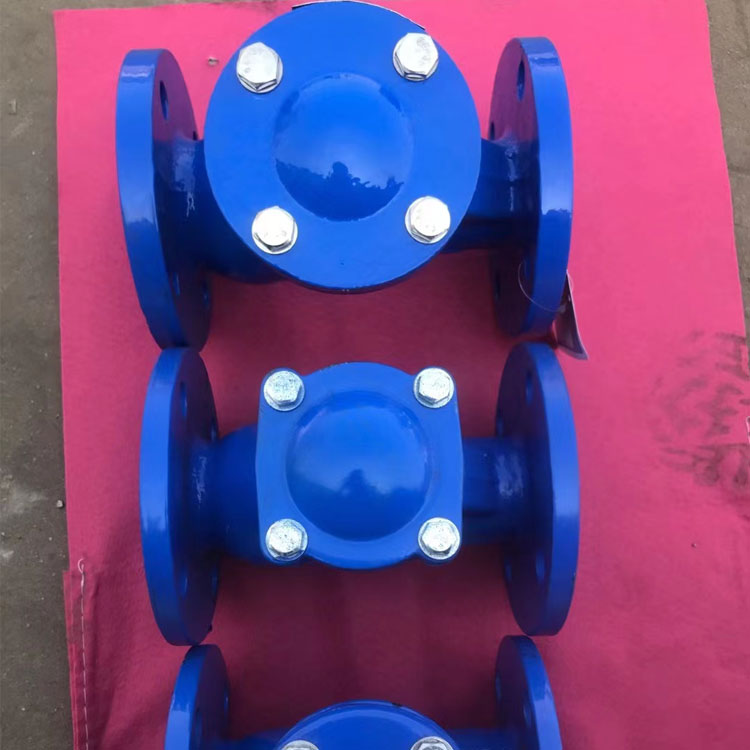

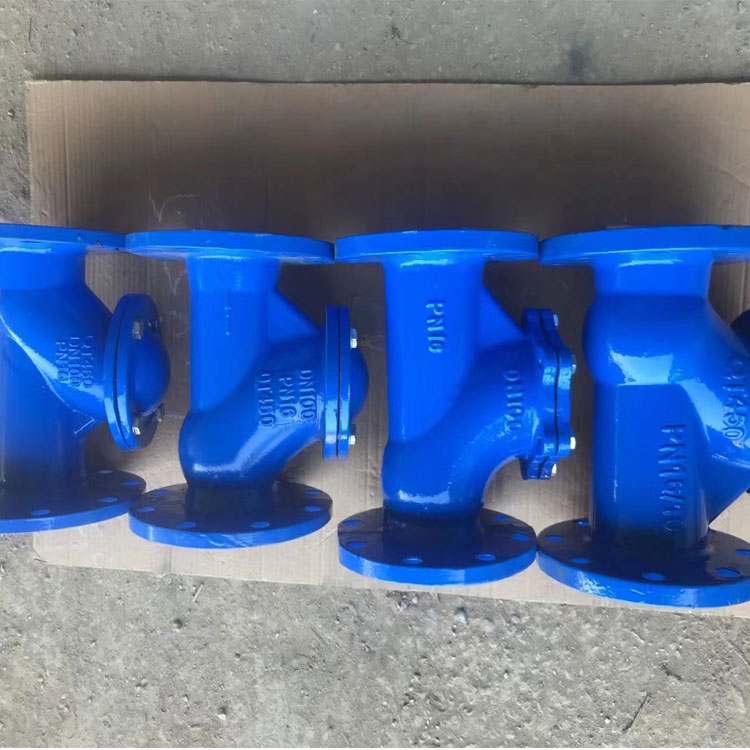

球形止回閥單向污水止回閥

球形止回閥 止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。 球形止回閥是一種采用多球、多流道、多錐型倒流體結構的止同閥，主要由前后閥體、膠球、錐型體等組成。 球形止回閥 止回閥是用于管路系統介質順流時開啟、逆流時關閉的自動閥門，主要作用是防止介質的倒流、泵及驅動機械反轉，防止水泵及驅動電機突然停止運行時產生的水擊波，減輕對管路系統的破壞。止回閥按關閉件與閥座的相對位移方式可以分為：升降式、旋啟式、碟形、隔膜式和球形止回閥等五大類。對于上述止回閥，大多存在以下缺點：關閉時由于水錘作用產生的“巨響”和振動；由于閥板振動使閥中“關節性零件”軸和軸套之間產生機械摩擦運動，當閥板振動頻率過高時，軸和軸套間會產生機械摩擦運動，閥板移位，密封失效，有時會造成閥板脫落，使系統保護失效；閥內流體流態紊亂，流阻損失大，能源損失嚴重等。為避免和改善以上缺點，球形止回閥以其密封性好、流阻極小等性能優勢，得到了廣泛的應用和推廣，其結構從最初的“單球式”止回閥逐步完善到“獨立多流道多球式”止回閥。 止回閥是流體傳輸最常用的設備種類之一，現有的止回閥存在阻力大、能耗大的問題。降低流阻系數是流體傳輸節能的重要途徑。常見的止回閥包括球形止回閥、對夾式止回閥等。這些止回閥的共同缺點是：在流體正向流動、止回閥打開時，止回閥的某些零部件例如閥瓣或球體等處于流道的中央，存在一定的擋水面積，對流體的流動阻力較大，使出水壓力有所降低，因此浪費能量。 球形止回閥是一種采用多球、多流道、多錐型倒流體結構的止回閥，主要由前后閥體、膠球、錐型體等組成。 工作原理是：1HQ41X-10Q/16QHQ—閥門類型：球形止回4—連接方式：法蘭1—閥門結構形式代號：直通式；X—閥門配件密封球材質：橡膠10/16—公稱壓力：PN1.0/1.6M.膠球在球罩內作短行程滾動來實現閥門的啟閉。當水泵開動時，水在壓力的作用下沖開膠球，使膠球滾至右側，由后閥體中的錐形體固定其位置，止回閥開啟；泵停后，由于管路系統中的回水壓力，迫使膠球滾至左側前閥體，達到止回閥的關閉。膠球采用空心鋼球，外附彈性很好的橡膠既保證密封，又能保證減小關閥過程中對管道系統的破壞。帶孔的錐型體在閥門打開時對鋼球起固定作用和膠球與錐型體接觸面積的壓強，使其接觸為面接觸，減小膠球在閥體內的顫抖引起的水力損失。 多流道球形止回閥結構 多流道球形止回閥是一種采用多球。多流道、多錐型導流體結構的止回閥，結構簡單，主要由前后閥體、膠球、錐形體等 組成。 產品介紹 膠球采用空心鋼球，外附彈性很好的橡膠既保證密封，保證減小關閥過程中對管道系統的破壞。帶孔的錐形體在閥門打開時對鋼球起固定作用和膠球與錐形體接觸面的壓強，使其接觸為面接觸，減小膠球在閥內的顫抖引起的水力損失。在大的管路系統中采用三流道或四流道球形止回閥可以取代大型閥板結構，減輕閥板重量，使內流道呈獨立式多孔結構，球體置于每個孔中，液體在進入閥體和流出過程中各走其道，互不干擾，減小關閥過程中的沖擊力和振動，降低噪音，并跑球故障。多流道球形止回閥中無關節性零件(軸和軸套存在，無相對機械摩擦運動，與旋啟式止回閥相比無易損件存在，具有較長的使用壽命，并無任何維修工作。 結構和原理 防水錘節能球形止回閥結構簡單，主要由球形裝置和閥體構成。球形裝置由球罩和膠球組成，膠球由鋼板加工成球芯，外襯膠層，保持一定的彈性又有足夠的強度。工作原理是膠球在球罩內作短行程滾動來實現閥門的啟閉。當水泵開動時，水的壓力沖開膠球，使膠球滾至右側，止回閥開啟；停泵后由于系統的回水壓力，迫使膠球滾至左側，達到止回閥的關閉。 優點 (1)使用壽命長，運行平穩，安全可靠，密封性能好； (2)阻力系數小。由于是球形閥，水流幾乎平直地通過閥體； (3)減震效果好，對水質要求不嚴。
