二、詳細說明：
▲ 產品概述： 滑輪式浮球液位計是我公司生產制造的一種比較實用的液位測量儀表,它適用于石油化工系統中貯有腐蝕介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建筑的水塔（水箱）液位的就地測量顯示。主要特點是較好的解決了人工測量液位的困難，操作簡單、顯示直觀、價格低廉、維修方便。

▲ 主要技術指標：1、測量范圍：0～20m內任意選擇 ；2、指示精度：±20mm ；3、工作壓力：常壓或±200mmH2O（帶V型密封管）； 4、使用介質溫度:-30～+300℃ ；5、使用介質密度：≥0.4g/cm3 ；6、導向鋼絲安裝鉛直度：≤±5mm

▲ 工作原理：浮標液位計是根據力平衡原理設計的。當液位處于某一高度時浮標重量為W，重錘針重量為W1，浮標浸在液體中所受到的浮力為F，系統摩擦力為f。在平衡狀態下： W-F-W1-f=0
   當液位上升時，浮力F增大，W、W1、和f均不變，上式平衡破壞，垂錘指針下滑。直到F力減少到原來值，新的平衡才建立。如F力一直在增大，即液位一直在上升，指針一直下滑。反之，液位下降，則重錘指針上升，以此來指示液位的高度。

▲ 儀表結構

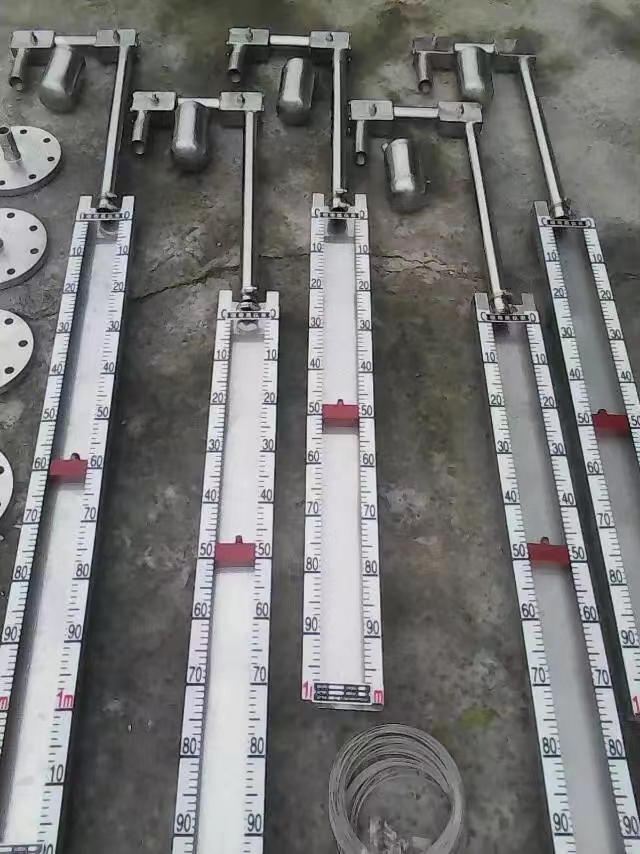

液位計是由浮標、連接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。

1、 浮標：浮標不銹鋼（或碳鋼）空心圓體制成，并在浮標兩側焊有導向環起導向作用，浮標的作用是直接把液位變化的浮力轉給鋼絲，使鋼絲將液位變化轉送給重錘指針，實現液位變化的現場指示。（容器內帶浮盤時可省去導向環，也可以省去浮標標，直接將鋼絲和浮盤連接）。

2、 連接鋼絲：連接鋼絲的一端吊著浮標，另一端連接重錘指針，中間部分封閉在鋼管內，鋼管長度一般在80-1000mm左右，根據具體情況確定。

3、 導向滑輪：它是根據現場液位罐的幾何形狀和儀表安裝要求設計的，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，系統轉動的阻力減少。

4、 重錘指針：是選用合金金屬制成，中間制成指針形式，指針?biāo)赶鄳?yīng)的標尺數值即為測量液位高度，它是隨浮標的變化隨連接鋼絲進行同步運動的。

5、 顯示標尺：它由金屬板材壓制而成的，并在表面刻好標準數值，以厘米為單位，每節高度為1米。

▲ 安裝調試

1、按照兩個導向滑輪的間距，在容器上方開三個孔，分別焊接導向螺栓管和滑輪導管；在容器外側焊接標尺支架，高度以保持兩個導向滑輪水平為準。容器內有浮盤時，不需要導向鋼絲。容器頂部只開一個滑輪管孔即可，但該孔垂直線與浮盤相交處相應位置也應開孔，以備鋼絲穿過浮盤，或者直接接在浮盤上（省去浮標）。

2、 儀表的調零

在儀表安裝時，罐內應還未有被測介質，浮標在罐內的底部時，重錘指針部分的紅色尖頭指示應指在標尺測量范圍的頂部“零”值上，否則要調整鋼絲長度。

3、儀表的量程調整

儀表在調好零位的基礎上，再把浮標拉到容器的頂部或測量點上，重錘指針部分的紅色尖頭應指在標尺的底部位置上，即落在標尺量程點上。

▲ 安裝使用及注意事項

1、 導向鋼絲下支承焊接安裝：

在容器底部按照液位計浮標運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承

2、 導向鋼絲的安裝：

（1） 用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮標上下移動。

（2） 導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘，把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。

（3） 兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離為300mm

3、容器內有浮盤時，應和浮盤同時安裝，省去以上1、2步驟。

4、 標尺安裝：

標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時要求：

（1） 標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。

（2） 標尺應與貯罐內液面相垂直，不應有傾斜現象， 標尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。

（3） 在焊接標尺腳架時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺槽中靈活升降。

5、 浮標連接鋼絲及重錘指針的安裝：

浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，最后調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。

注意：掌握鋼絲的所需長度。

▲ 訂貨須知：

1、 注明液位計的規格、型號。

2、 測量范圍L

3、 被測介質及介質的密度、溫度。

4、 安裝密封管距離的尺寸。
