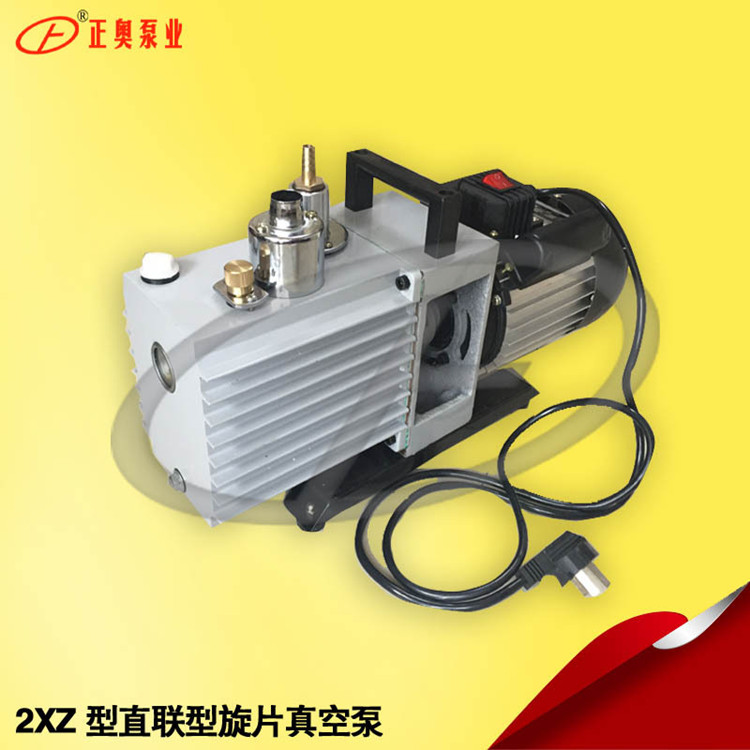

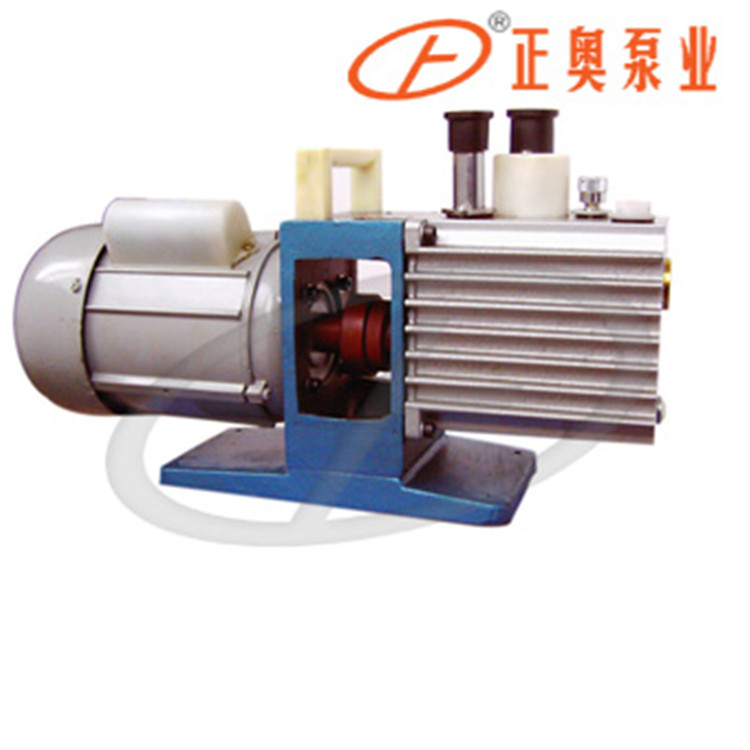

正奧泵業2XZ-2型旋片式真空泵實驗室抽真空泵
正奧泵業產品：2XZ-2型旋片式真空泵實驗室抽真空泵
流量：2（L/S）
電壓：220/380（v）
進出口徑：19（mm）
功率：0.37（kw）
主要用途: 防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
一、2XZ-2型旋片式真空泵性能參數：
| 型號 | 抽氣 速度 (L／S) | 極限真空(Pa) | 轉速 (rpm) | 工作 電壓 (V) | 電機 功率 (kw) | 進氣口 直徑 | 用油量 (L) | 泵油 溫升 (℃) | 外形尺寸 | 總重量 | |||
| 氣鎮關 | 氣鎮開 | 長 | 寬 | 高 | |||||||||
| 2×Z-0.25 | 0.25 | 6.7*10-1 | | | 220 | 0.12 | φ10 | 0.3 | >40 | 440 | 125 | 224 | 11 |
| 2×Z-0.5 | 0.5 | 6.7*10-2 | 1.33 | 1400 | 220 | 0.18 | φ13 | 0.42 | | 445 | 125 | 256 | 13 |
| 2×Z-1 | 1 | 6.7*10-2 | 1.33 | 1400 | 220 | 0.25 | φ19 | 0.4 | >40 | 445 | 125 | 256 | 14 |
| 2×Z-2 | 2 | 6.7*10-2 | 1.33 | 1400 | 380/220 | 0.37 | φ19 | 0.48 | | 478 | 148 | 277 | 20 |
| 2XZ-4 | 4 | 6.7*10-2 | 1.33 | 1400 | 380/220 | 0.55 | φ30 | 0.55 | | 518 | 148 | 277 | 22 |
| 2XZ-8 | 8 | 6.7*10-2 | 1.33 | 1400 | 380 | 1.1 | φ30 | 0.7 | >50 | 575 | 185 | 315 | 55
|
二、2XZ-2型旋片式真空泵產品概述：
上奧牌2XZ-2型旋片式真空泵雙級高速直聯結構旋片式真空泵（以下簡稱泵）。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZ-2型旋片式真空泵泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
2XZ-2型旋片式真空泵泵具有體積小、重量輕、噪聲低、起動方便等優點。此外，還有防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
2XZ-2型旋片式真空泵泵具有體積小、重量輕、噪聲低、起動方便等優點。此外，還有防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
三、2XZ-2型旋片式真空泵工作原理：
2XZ-2型旋片式真空泵雙級高速直聯結構旋片式真空泵(以下簡稱泵)。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋片旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZ-2型旋片式真空泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
2XZ-2型旋片式真空泵具有體積小，重量輕、噪聲低，起動方便等優點。此外，還有防止返油的措施(2XZ-8)無防止油封漏油污染場地的措施。
