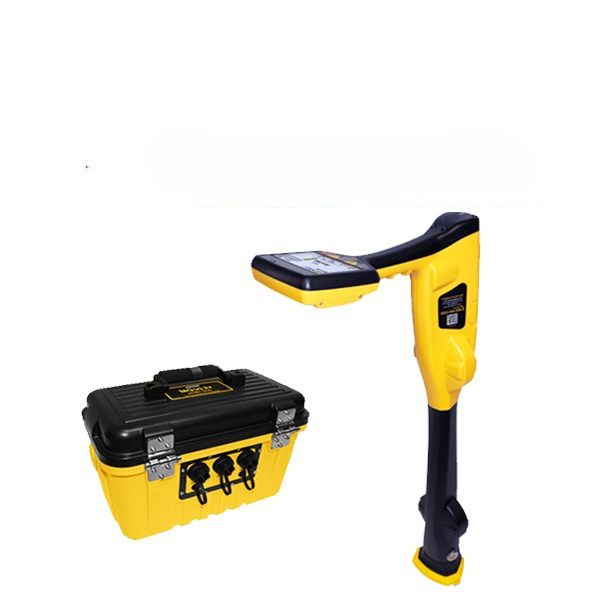

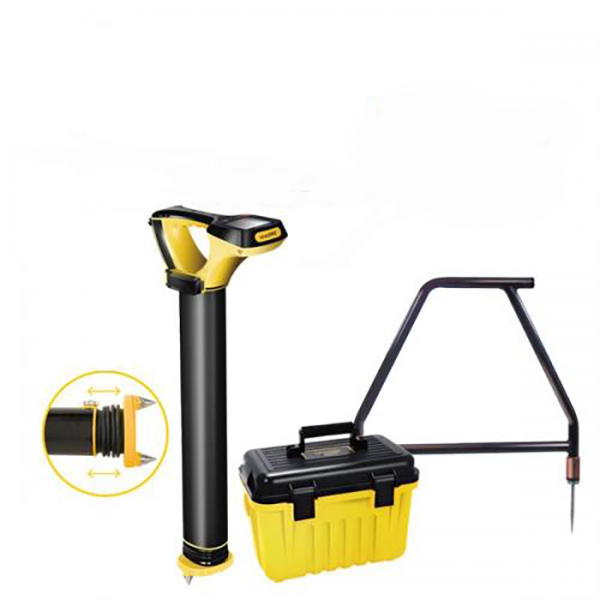

DM3/DM2防腐層檢測儀

DM3管道防腐層檢測儀

DM3內外業一體化管道防腐層檢測系統，采用多頻管中電流衰減法和交流電位梯度法（ACVG）檢測技術，標配系統可實時自動測量檢測點距與測點坐標，無需PC機或PDA接收機即可現場實時在接收機顯示器上繪制電流曲線和ACVG曲線，實現精準定位防腐層缺陷點，用標配中文版評估軟件對防腐層絕緣性能分級評估雙重功能?，F(xiàn)場操作簡單、直觀、方便，真正實現管道防腐層檢測內外業一體化，大大提高了管道防腐層檢測效率。

油氣管道防腐層自動化檢測儀

抗干擾

廣域測深

自動化監測

自動成圖

數字化監測成果

油氣管道巡檢的必備設備

新鋪管道防腐層質量的竣工驗收

防腐層漏點的快速查找和精準定位

防腐層絕緣性能的分段評估

查找和定位搭點燈陰極保護失效點

陰保電流測量和陰極保護效果間接評估

長輸管道的路徑定位和自動成圖、覆土深度測量

抗干擾，檢測無盲區

5Hz窄帶濾波器

接收頻率與發射頻率實現一一對應

有效提升抗干擾性能和信號靈敏度

濾除多種地下和空中的電磁干擾信號

探測油氣管道和定位防腐層破損點

大測深，有效監測0-20m穿越管線

150w大功率發射機，超高靈敏度接收機

大輸出電流：單頻信號4A，三頻信號3A

實際輸出電流是其他設備兩倍

接地條件要求低，不懼干燥土壤條件

有效監測河流、湖泊鐵路、公路等地段的穿越管線

自動化監測，性能更強勁

一鍵式自動測量所有監測數據

接收機自動采集&存儲&下載監測數據

防腐層監測數據&地理標識數據

高靈敏度數字式ACVG監測技術

電流測量點距30-50m，A字架測量點距10-20m

同時測量3Hz&128Hz雙頻電流

實時顯示電流曲線圖，現場分析管線電流數據

實時顯示ACVG曲線圖，直觀分析A字架測量數據

自動成圖，可視化的監測成果

防腐層監測與管線點測繪一體化作業

實時地理定點（實時點距，測點的經緯度）

接收機儲存數據可下載為多種各種的圖形文件

自動生成監測路徑圖，隨時查詢各測點數據

監測數據表，數字化的監測成果

外業數據采集與內業數據處理一體化作業

接收機存儲數據可下載為多種格式的電子數據表

檢測數據表：xls,txt,csv

標配防腐層評估軟件，科學分析檢測數據

監測數據可導入DM防腐層評估軟件

科學分析電流衰減率：防腐層缺陷成因分類&缺陷大小分級

計算防腐層絕緣電阻：防腐層絕緣性能分段評估

輔助決策防腐層破損點修復次序和防腐層維護方案

PDM手持防腐層評估數據終端

PDM手持式防腐層評估數據終端是和DM防腐層監測儀配套使用，可以記錄DM的監測電流、頻率等數據，同時可以在手持終端上顯示位置信息和測試點間距，根據測試數據生成絕緣電阻分級圖和評估報告。它既可進行防腐層絕緣性能分段評估，也可以做重要管線的定期檢測，實現新竣工管線防腐層狀態的數字化，是防腐層檢測及工程監理的有效手段。

  上海盛銥DM3管道防腐層檢測儀

技術參數

發射機：

輸出信號：單頻信號：128Hz等四種，雙頻信號：3*128Hz等四種

三頻信號：3+6+128Hz等八種

輸出功率：150W，自動阻抗匹配功能

電源：12-60V直流電源，100-240V交流電源

重量：12.5kg

接收機:

測量精度：定位和測深≤±2.5%深度

電流測量：≤±2.5深度

漏點定位：≤±5cm

測深范圍：0-20m

顯示屏：夏普3.5寸真彩液晶彩屏

電源重量：2.7kg

其他參數：

設備升級：免費軟件升級，無需更改硬件

工作溫度：-20℃—+50℃

防水標準：IP54，NEMA4

質量標準：CE，F(xiàn)CC，ISO9001
