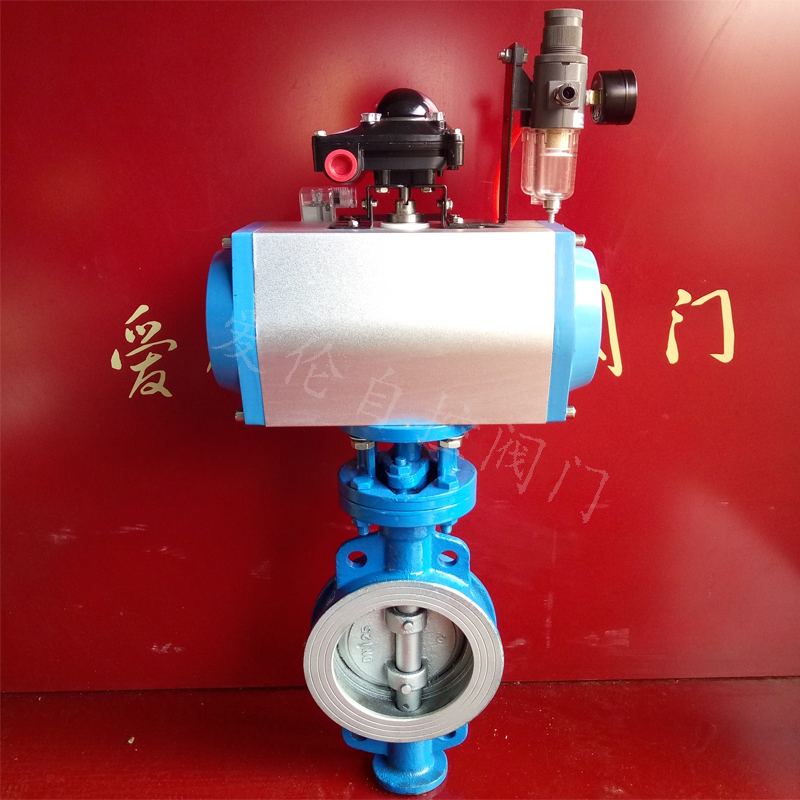

電動調節蝶閥采用多層次密封的長壽命、節能型蝶閥。其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上
電動蝶閥概述
電動高性能調節、切斷蝶閥是采用多層次密封的長壽命、節能型蝶閥。其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,加工精湛,工藝。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
電動蝶閥特點
本系列蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
電動蝶閥生產制造采用標
| 設計標準 | GB/T12238-1989、JB/T8527-1997、GB/T4213-2008 |
| 法蘭連接尺寸 | JB/T79.1(2)-94、GB/T9113.1(2)-2000 |
| 結構長度 | GB/T12221-2005 |
| 壓力試驗 | GB/T13927-1992;JB/T9092-1999 |
電動蝶閥主要技術參數
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
| 流量系數 (CV) | 95 | 175 | 270 | 375 | 740 | 1400 | 2100 | 3250 | 4680 | 6200 | 8100 | 11000 | 15800 | 21000 | 29000 | 38000 | |
| 轉角(α°) | 90° | ||||||||||||||||
| 工作電壓 | 220VAC、380VAC | ||||||||||||||||
| 工作溫度范圍℃ | -40~250 | ||||||||||||||||
| 輸入信號 | 4~20mADC、220VAC、24VDC | ||||||||||||||||
| 公稱壓力(MPa) | 1.6、4.0、6.4 | ||||||||||||||||
| 連接形式及標準 | 對夾式、法蘭式 | ||||||||||||||||
| 閥體材料 | ZG25、304、316、316L | ||||||||||||||||
| 閥芯材料 | 304、316、316L | ||||||||||||||||
| 閥座材料 | 304、316、F4 | ||||||||||||||||
| 流量特性 | 近似等百分比 | ||||||||||||||||
| 泄漏等級 | V、VI | ||||||||||||||||
電動蝶閥執行機構
3610R系列電動執行器,是以AC220單相交流電源作為驅動電源,接受來自DCS、PLC系統或調節儀表操作器的DC4~20mA、DC0~10mA或DC1~5V控制信號的全電子式執行機構,該執行機構具備動作切換功能以及開度信號功能和手動等功能。大口徑蝶閥一般采用380VAC電動執行器,國內品牌如上海澳托克,揚州電力,天津二通等;國外品牌有英國羅托克、法國伯納德、德國西博思()等。
電動蝶閥外形尺寸及重量 公稱通徑 結構長度L 外形尺寸 連接尺寸PN1.6MPa 參考重量 DN 法蘭式 對夾式 H H D D1 Z-d (kg) 50 108 43 112 530 165 125 4-18 19 65 112 46 115 530 185 145 4-18 22 80 114 49 120 565 200 160 8-18 25 100 127 56 138 600 220 180 8-18 28 125 140 64 164 640 250 210 8-18 43 150 140 70 185 705 285 240 8-22 50 200 152 71 200 775 340 295 12-22 64 250 165 76 243 945 405 355 12-26 99 300 178 83 250 1070 160 410 12-26 130 350 190 92 280 1140 520 470 16-26 188 400 216 102 305 1210 580 525 16-30 270 450 222 114 350 1335 640 585 20-30 350 500 229 127 380 1415 715 650 20-33 375 600 267 154 445 1605 840 770 20-36 560 700 292 165 480 1844 910 840 24-36 610 800 318 190 530 2040 1025 950 24-39 880
電動蝶閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
一、若訂貨前還未選定型號,請向我們提供您的使用參數
1、公稱通徑、額定流量系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性)
3、閥作用形式(電-關式或電-開式)
4、流量特性
5、閥前、閥后壓力
6、閥體、閥芯材料
7、輸入信號
8、是否帶附件,說明附件型號,以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理;
3、禁銅處理;
4、特殊接口、配管;
5、真空條件下使用;
6、涂層顏色
7、特殊介質(氧氣、、氫氣);
8、使用不銹鋼連接件;
三、若已經由設計單位選定我公司的產品型號,請按型號直接向我公司銷售部訂購.
四、當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的為您審核把關.
