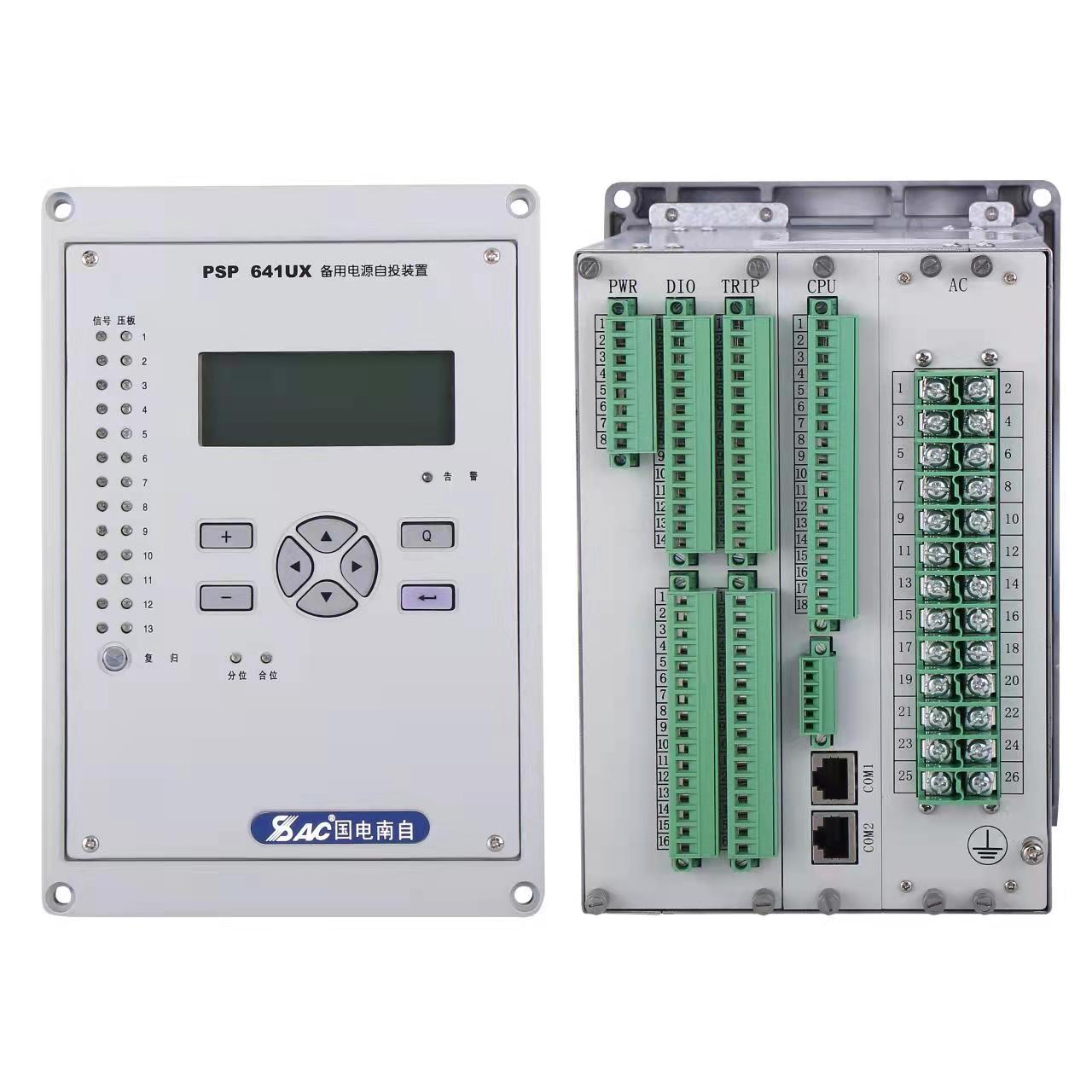

國電南自微機PSV641UX母線電壓保護測控裝置

可選裝此 DIO 模件的裝置型號如下：PSL641UX、PSC641UX、PSM641UX、PSM642UX、PSP641UX、 PST642UX、PST645UX、PST648UX。選裝此 DIO 模件時，需將內部控制字 KG1.12 位（智能板投入） 置為 1。 電流環輸出比率為 0~1.2，電流環輸出下限：4mA，電流環輸出上限：24mA。DA 驅動通道為測量模 擬量通道，可選擇測量電壓、電流、有功或無功，相應測量量除以該通道額定值為該測量通道驅動電流環 輸出的比率，標準范圍為 0~1，可至 1.2，對應電流環輸出電流標準范圍為 4~20mA，特殊需求下最 大可以達到 24mA。 1.5.4 TRIP 模件 本模件內包括邏輯回路及操作回路兩種功能。本模件為系列保護的通用模件。對在本裝置內被定 義為備用輸出的觸點，可根據需要作為擴展功能用。 裝置告警信號分為本地告警及中央告警信號兩種方式。如 CPU 自檢時發現裝置有嚴重異常情況， 則立即驅動繼電器切斷 CPU 模件的 24V 跳閘電源，在點亮裝置面板上本地告警信號燈的同時，輸出 一付觸點至中央信號，這種情況稱為本地告警。此時裝置保護功能實際已經退出運行，所以必須盡快 7 PS 640UX 系列保護測控裝置使用說明書 8 安排檢修，檢查裝置！ 中央告警信號主要是反應裝置所對應一次設備的異常運行工況（比如 TV 斷線），用于提醒運行人 員，稱之為呼喚。裝置此種情況下點亮裝置面板上本地告警信號燈的同時，輸出一付觸點至中央信號， 但是不切斷 24V 電源。由該繼電器的接點分別給出當?shù)丶爸醒胄盘枴? 跳合閘保持電流的設置方式：設定為自適應 1A～5A 的保持電流，此時與繼電器 TBJ 連接的有 R9、 R10、KK1 連通、VD1、VD2、VD3、VD4，與繼電器 HBJ 連接的有 R5、R6、KK2 連通、VD5、VD6、 VD7、VD8；如果實際保持電流小于 1A，需將跳閘回路與 R10 串聯的 KK1 斷開，將合閘回路與 R6 串聯的 KK2 斷開即可。 如果不使用本模件提供的操作回路，而使用外部其他操作箱，本模件操作回路的部分端子必須與 外部操作箱相連接，以保證裝置對斷路器位置等信號的正確判斷。X4:7 接外部操作箱的正控制電源， X4:16 接入外部操作箱的負控制電源，X4:14 與分位輔助接點相連， X4:8 與斷路器合位輔助接點相連， 必要時 X4:9 與外部操作箱的手動跳閘輸入端子相連。 需要本模件的防跳回路時，X4:15 接入外部操作箱的負控制電源,不需要本模件的防跳回路時， X4:15 保持浮空即可。 此外，TRIP 模件可選裝為交流模式，即操作回路控制電源為 AC 220V，在選裝交流操作回路時， 所有開入均默認為使用 DC 220V 的電源。當需要取消交流 TRIP 模件的防跳功能時，將 KKL1 斷開即 可
