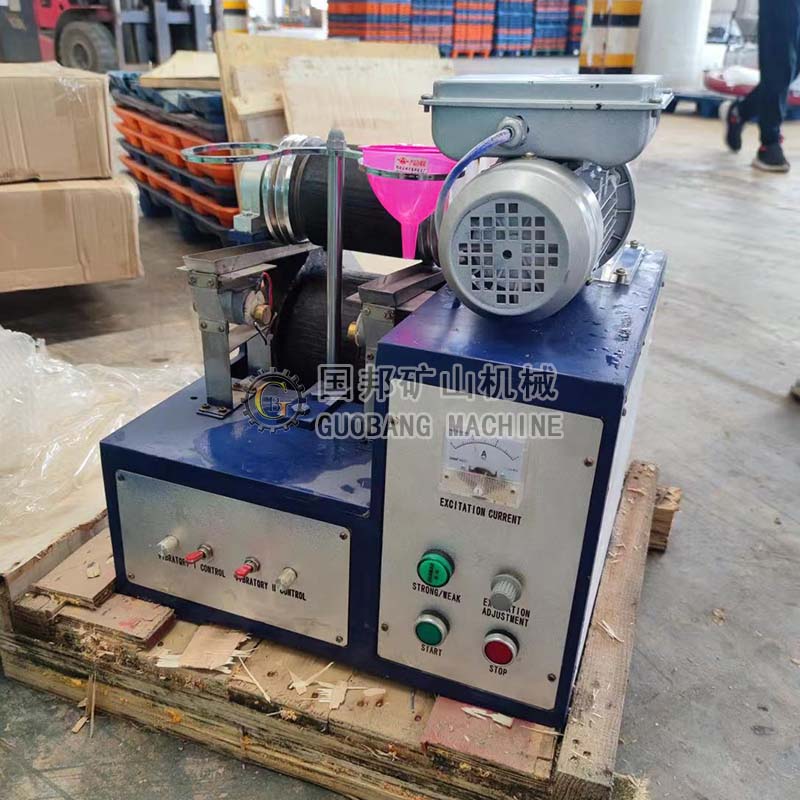

實驗室輥式干法磁選機 XCG-II型輥式干法強磁磁選機 小型雙輥干式電磁選機【石城縣國邦礦山機械】

XCG-Ⅱ型輥式干法磁選機用途：

XCG-II型輥式干法強磁選機適用于冶金、地質、建材等科研實驗單位及地質隊，干法分選弱或強磁性礦物，機器采用雙工作面閉合磁路，由勵磁系統、傳動機械給礦系統及產品清掃收集系統所組成、電磁振動、給礦器將礦物給入分選區，通過控制激磁電流大小，使礦物通過磁隙時自動分成磁性物和非磁性物排出機外，達到分選效果。

XCG-Ⅱ型輥式干法磁選機技術參數：

XCG-ll型輥式干法磁選機結構簡介：

　　本機由勵磁系統、傳動機構、給礦系統及產品清掃收集部分所組成。

　　1、勵磁系統：

由固定磁極，輥子旋轉磁極和裝在兩者之上的勵磁繞組及激磁直流電源所組成，上下兩磁極平行排列。由直徑為120毫米兩個輥子與下部平面磁極構成封閉磁回路。兩磁極的工作間距可通過增減墊板進行調整。通過調節高壓器的電壓使硅元件供給固定勵磁繞組和經電刷供給輥子旋轉磁極勵磁繞組的直流電流，可從需平滑地升至額定值2安培，為適應不同礦種的選別需要本機磁場強度范圍可分為強磁場和弱磁場兩種，由面板上磁場選擇開關進行選擇。當分選磁間距為4毫米，磁場選擇開關置“強磁場”位置，激磁電流為2安培時磁場強度不小于14000奧斯特（1110RA/m）。

　　2、傳動機構：

直流電機經蝸輪減速機減速，傳動輥子旋轉磁極，旋轉磁極的轉速為55轉/分，為了減小電機的體積，采用直流電機用硅元件半波整流供電。

　　3、給礦系統

由電磁振動給礦器，儲礦漏斗和給礦錐體及擋板所組成。

電磁振動給礦器可以通過調節面板上左右二個線繞電位器，以控制電磁振動給礦器的振幅，以適應不同礦粒的需要。

為了調節給礦速度，可以選用具有不同大小給礦口的給礦錐體即可實現。

正常給礦時，擋板調至約45度的傾斜度，以便使礦流均勻分散至給礦槽內。若中途需停止給礦，將擋板提至水平靠近給礦口時，即可停止給礦。

　　4、產品清掃收集部分：

由產品接收溜槽，分離板，重錘清掃刷和盛礦容器所組成。

在產品接收槽的中部，有一分離隔板，被吸引于輥子上的磁性產物，經隔板順溜礦槽排入磁性產物盛礦容器中，分離隔板的傾斜度可通過擰動槽一側的手柄即可調節，非磁性產物經下部溜礦槽非入另一盛礦容器中。
