轉鼓格柵除污機產品介紹：

  轉鼓式格柵是將細柵攔污處理、柵渣螺旋提升和壓榨三功能集于一體，是城市污水處理廠和工業廢水處理過程中將水中漂浮物質、沉降物質及懸浮物質分離取出的理想設備。廣泛用于城市生活污水廠、工業廢水處理工程的固液分離、濾渣清洗、傳輸及壓榨脫水。轉鼓格柵機時傾斜安裝在水渠中或鋼制箱體中。污水從篩筐前端流入，經篩網過濾，污水中的懸浮物被截留并覆蓋在篩網上，覆蓋在篩網上和濾渣可對污水中細小的固體進一步過濾。

 由于篩網表面的濾渣越積越厚，濾速減慢，篩筐前的水位升高。當篩筐前后水位差達到設定值時，減速機帶動篩筐旋轉，濾渣隨著篩筐的轉動被扔入篩筐中央的接料斗內。在篩筐旋轉的同時，安裝在篩筐外部的毛刷和噴頭對篩筐進行自動清洗。接料斗中的濾渣被螺桿輸送÷壓榨，經壓縮后送入垃圾箱內，經壓榨后的濾渣固含量可達40%左右。

轉鼓格柵除污機由柵格筐、螺旋提升機、螺旋壓榨機、齒耙機構、清齒板、支撐架、出渣管等部件組成，因工作特殊，具有以下特點：

　1、格柵和水流形成35°角，因為折流的形成，即使厚度小于格柵縫隙的許多污物也能被分離出來。

　2、格柵裝備有沖洗裝置、擋耙裝置，具有自凈功能。

　3、圓柱形結構使格柵比傳統格柵過水流量提高、水頭損失減少、而且格棚前的堆積平面減少。

　4、所有與水接觸的部件都由不銹鋼制作成，并經過配洗鈍化處理，在所有的民用污水和大多數工業用水中，防腐性能強，壽命長。

　5、通過格柵一體化打撈、輸送、壓縮處理，既節省了占地面積，也減少了垃圾的后繼處理費用。

　6、幾乎不需要維修，旋轉點上無需加油，驅動裝置加油次數極少。

 a、轉鼓式一體機為圓筒狀環形格柵，壓榨裝置安裝在鼓柵中部，整機作傾斜35°安裝。污水流入鼓狀格柵筐后，并沿渠道出流，污物截留于鼓柵的內部，通過旋轉式齒耙梳入螺旋槽，實行向上輸送、壓榨排出等流水線操作，從進水到柵渣輸出作全封閉運行。

  b、驅動裝置設置在鼓柵一體機的頂部，由齒輪減速電機及鏈傳動機構驅動刮渣耙和螺旋傳輸器平穩地定速旋轉。減速機設過力矩保護機構，齒輪設計應按ISO、DIN或等同標準，服務系數≥1.6 ，齒輪材料采用合金鋼，滲碳處理，齒面硬度HRC58~62，電機為F級絕緣，B級溫升，動力電源為3P、380V、50Hz，防護等級IP65。電機，齒輪減速齒輪箱。
 c、鼓柵式一體機的水下轉動軸承部分采用自動油脂注入裝置，以確保機械長期免維護運轉。
 d、鼓柵式一體機的整體結構能耐水流和柵渣的沖擊，在鼓柵內外水位差達1m的條件下，具有足夠的強度和剛度，不會造成柵條和轉動部件的彎曲或影響截污、輸送、壓榨的功能。
 e、鼓柵
鼓柵柵條為圓環形柵條，等間距排列，其斷面應呈楔狀，迎水面柵縫5mm，柵筐和柵條以及所有與介質接觸的部件,都采用不銹鋼1.4541制成。
 f、旋轉耙與清渣齒板
在鼓柵內的旋轉耙隨中心軸轉動，耙齒與柵條有效地嚙合，耙上的柵渣靠重力落入螺旋槽內，粘附在耙上的柵渣由清渣梳齒定時自動梳除。旋轉耙與清渣齒板采用不銹鋼1.4541制造。
 g、沖洗系統
 沖洗系統主要由柵筐沖洗系統和壓榨區沖洗系統兩部分。
柵筐沖洗系統主要由尼龍清洗刷、噴淋裝置、增壓泵、管路及電磁閥等組成，安裝于柵篩體上方，廠內回用水通過增壓泵，利用三通一路對柵筐沖洗，另一路對壓榨區沖洗；當篩柵體開始旋轉，電磁閥、增壓泵通過PLC程序控制，也隨即自動打開，邊清刷邊沖洗，使粘在篩網上的固體物料被刷落入集料斗內，以確保篩網工作時避免堵塞。
柵筐沖洗系統主要由清洗筒、管路及電磁閥等組成，清洗筒采用不銹鋼卷制而成，外罩于壓榨區筒體周身，以容納物料被壓榨脫水后的污水，外側設有檢修門；在清洗筒左上端設有一進水管，利用三通與增壓泵的出水管相連，管路間設有電磁閥，可由程序預先設定不定時開啟，以沖洗整個筒體，保證其內部清潔；左下端設有一出水孔，清洗后的污水可通過此回流至格柵井內。
h、螺旋輸送和壓榨它是采用由螺旋軸和螺旋葉片焊接加工而成，螺旋軸采用無縫鋼管直接精加工而成，而螺旋葉片采用不銹鋼經特殊工藝拉伸定型加工而成，具有足夠的強度和剛性，以保證在擠壓作用下其不變形，壓榨區螺旋葉片加工成變螺距形式，以提高柵渣的擠壓脫水效果，其寬度為90mm，其厚度一般為8～10mm，外周都進行切削加工。螺旋片的厚度不小于6mm，螺旋槽采用封閉式螺旋管，管壁厚度大于4.5mm，均采用不銹鋼1.4541制造，并保證在整個輸送過程中不會造成阻塞。

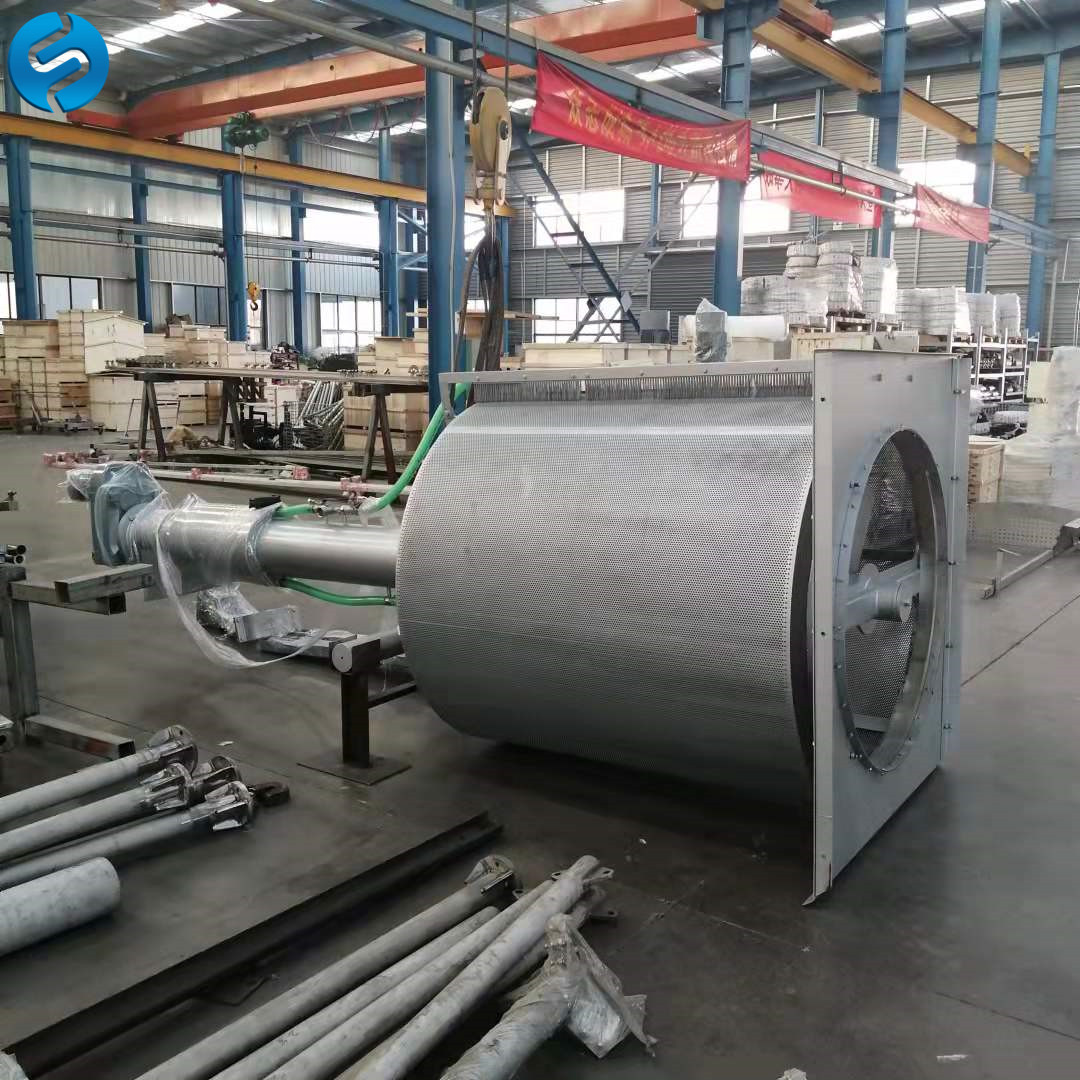

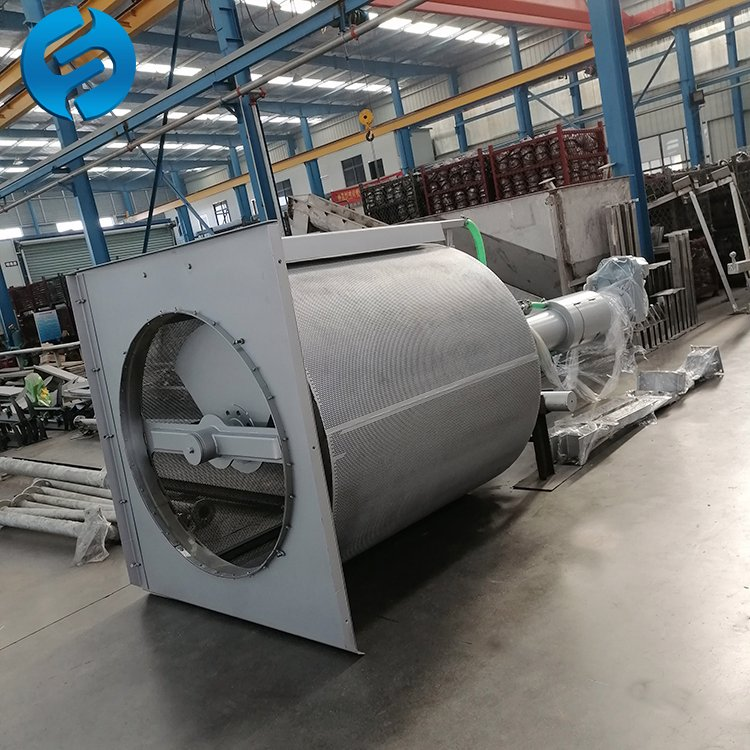

實物展示：
