南京ZCGN中心傳動垂架式刮泥機廠家-價格-直銷-供應

ZCGN中心傳動垂架式刮泥機產品用途：

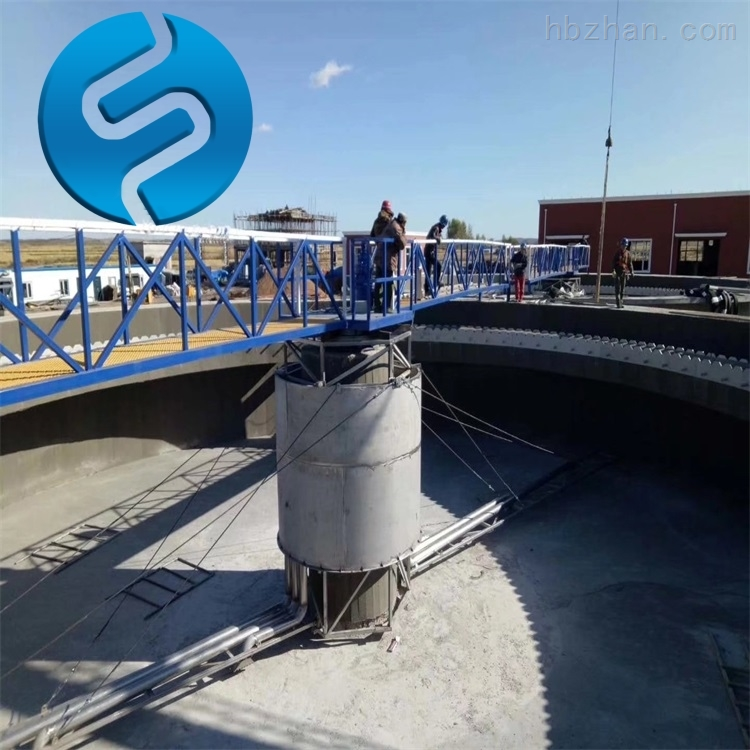

        ZBGN系列刮泥機用于污水處理廠圓形沉淀池，將沉降在池底的污泥刮集至池底集泥坑并將池面的浮渣撇向集渣斗，以便進一步處理。

產品 特點：

          1、 采用新型鉸支結構，使刮泥機的承載狀況更好，減少了運行功率，降低運行成本；

          2、安全性好，遇有較大障礙物時，刮板會自動讓耙配力矩保護裝置，安全性能高；

          3、驅動裝置進行了優化設計，效率高，可采用軸裝式減速機，無需聯軸器，結構緊湊；

         4、 刮板曲線采用對數螺線型，刮泥效果好。

構造及工作過程：

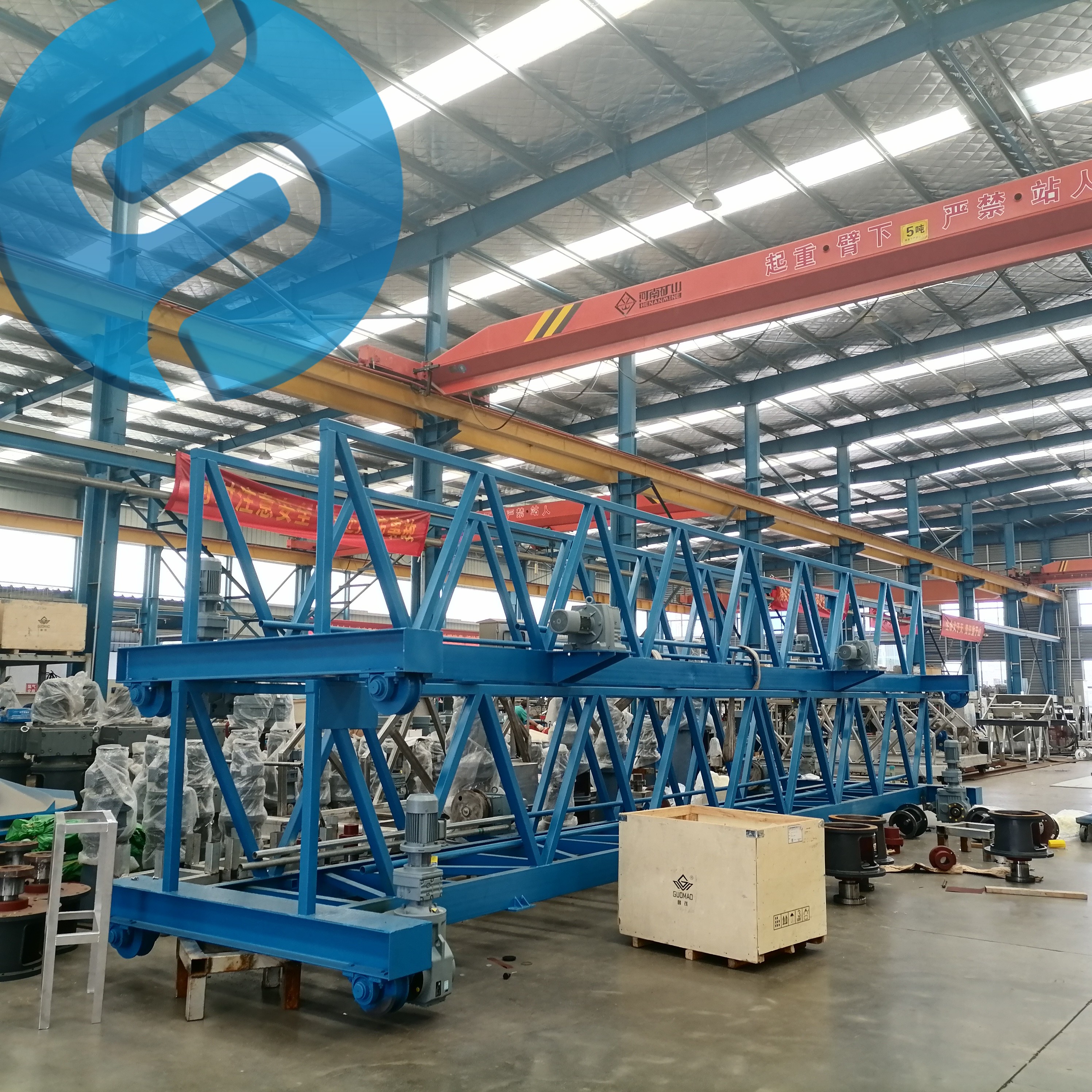

         ZBXN型系列吸泥機如圖1所示為周邊傳動虹吸式，由兼作輸泥槽的主梁、吸泥管系、虹吸抽空系統、中心泥罐、中心回轉軸承、驅動裝置、撇渣裝置、集電器、控制柜等構成。

         主梁由置于周邊的驅動裝置帶動，繞池中心軸線旋轉，沉積在池底的污泥由刮泥板刮集至各吸泥口，在液位差的作用下，污泥經吸泥口，輸泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每  個吸泥管上端設有調節器，以調節各吸泥管的流量分配。同時，液面上的浮渣向隨主梁旋轉的撇渣板和周邊浮渣擋板形成的漸縮區域內集中，至其封閉邊—刮渣擺臂。當擺臂抵達集渣斗時，由擺臂上的刮渣板刮至集泥斗。

ZCGN中心傳動垂架式刮泥機工作原理

       設備利用液位差自吸原理，池底的污泥通過刮吸泥機底部的吸泥管吸至集泥槽中，經中心集泥筒及中心支墩排除；排泥過程中通過調節鋼梁上部的調節閥可控制排泥量的大小。刮吸泥機運行車輪為膠輪，保證與池沿接觸運行平穩。

液面上的浮渣由浮渣刮板刮集到浮渣漏斗中，由導管排除池外。

      行走：池子上部的主梁一端設有傳動裝置，另一端與池中心的中心支座相聯，并以其為軸作圓周運行。傳動裝置是通過行星擺線針輪減速機直接驅動行走膠輪轉動，從而帶動大梁作回轉運動。

供電：

       集電裝置由6個集電環和相應的6個電刷組成。電源電纜和所有控制線路的導線全部經池底輸線管，從中心支座底部穿過分別聯接在集電環上，經電刷至接線端子，行至配電箱，實現供電要求。

排泥裝置

      鋼梁下部設有集泥槽。刮泥板不斷將污泥刮集在∧形槽內，在液位差產生的壓力下，污泥被壓至吸泥管中，流入集泥槽中，污泥由集泥槽、中心 集泥筒排出池外。

泥量調節裝置

     設備集泥槽上部設有泥量調節閥，轉動調節閥手輪，可帶動絲杠轉動，從而使橡膠泥塞上下運動，使排泥口面積發生改變，實現調節泥量的目的。

排渣裝置

     液面上的浮渣由固定在泥槽上的浮渣刮板刮集到浮渣漏斗中，由導管排除池外。

通氣裝置

     設有通氣系統，用以吹散池底板結的污泥及當污泥濃度較大時，通氣氣體上浮對污泥產生一定提升作用。調節刮吸泥機調節閥，打開通氣管截門后，可開啟充氣裝置進行通氣。
