低壓成套開關設備溫升試驗系統 GB7251.1-2013低壓成套設備溫升測系統 生產制造

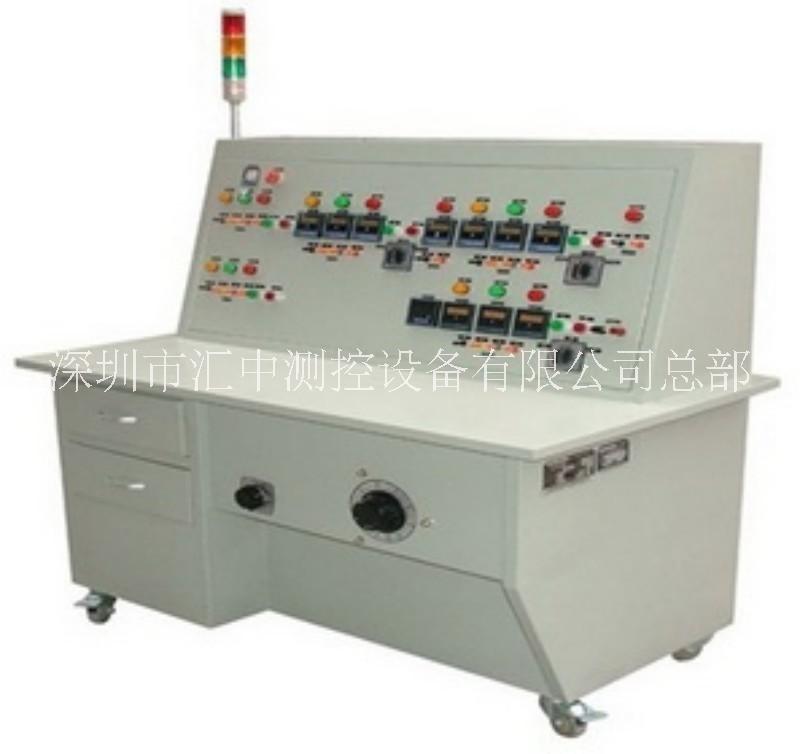

HZ-G51低壓成套開關設備溫升試驗系統 GB7251.1-2013低壓成套設備溫升測系統 產品介紹 1.1用途：匯中儀器低壓成套開關設備溫升試驗系統適用于低壓成套開關設備和控制設備的溫升試驗。應提供完整的系統解決方案。 1.2技術要求 試驗方法滿足GB7251.1-2013第10.10章溫升驗證、GB7251.1-2005第8.2.1章溫升驗證要求；所提供的儀器要求適用于當前國際、國內檢測方法和技術，現行有效的版本。 1.2.1交流穩流電源 （1）該電源應滿足下列標準制造產品的測試要求： GB14048.1 IEC 60947-1：2001低壓開關設備和控制設備總則； GB7251.1 -2013 IEC 60439-1：2011低壓成套開關設備和控制設備第1部分：總則； GB7251.3-2006 低壓成套開關設備和控制設備第3部分:對非專業人員可進入場地的低壓成套開關設備和控制設備配電板的特殊要求； GB7251.5-2008 低壓成套開關設備和控制設備 第5部分:對公用電網動力配電成套設備的特殊要求 GB7251.12-2013 低壓成套開關設備和控制設備 第2部分: 成套電力開關和控制設備 GB 11022 IEC 60694:1996 高壓開關設備和控制設備標準的共用技術條件； GB 13539.1 低壓熔斷器 第1部分：基本要求； （2）使用環境條件：應具有廣泛的適應性，工作安全，可靠。 （3）系統組成 交流穩流電源12路單相電流做成一體機（即所有電器在一臺機箱里），其中每3路單相組成1路3相電源（由三相電源供電，成套設備星形接發，標準要求）。由電動調壓器、電流變送器、PLC可編程控制器、電流傳感器、觸摸式人機界面、可移動機箱組成，具體配置見下表。 交流穩流電源，能夠穩定輸出測試電流， 由于電源電壓波動、連接導線或銅排、試品阻值變化對的測試電流影響，提高測試結果的準確性。該電源具有損耗小、效率高、操作簡便，并且具有完備的控制和檢測功能。主要用于低壓電器設備的溫升試驗、脫扣極限和特性試驗（長延時）、熔斷器熔斷特性（長延時）等，亦可用于電流互感器測試、熱磁電器的過載延時測試，也能夠用于配電所對繼電保護裝置的綜合調試。
