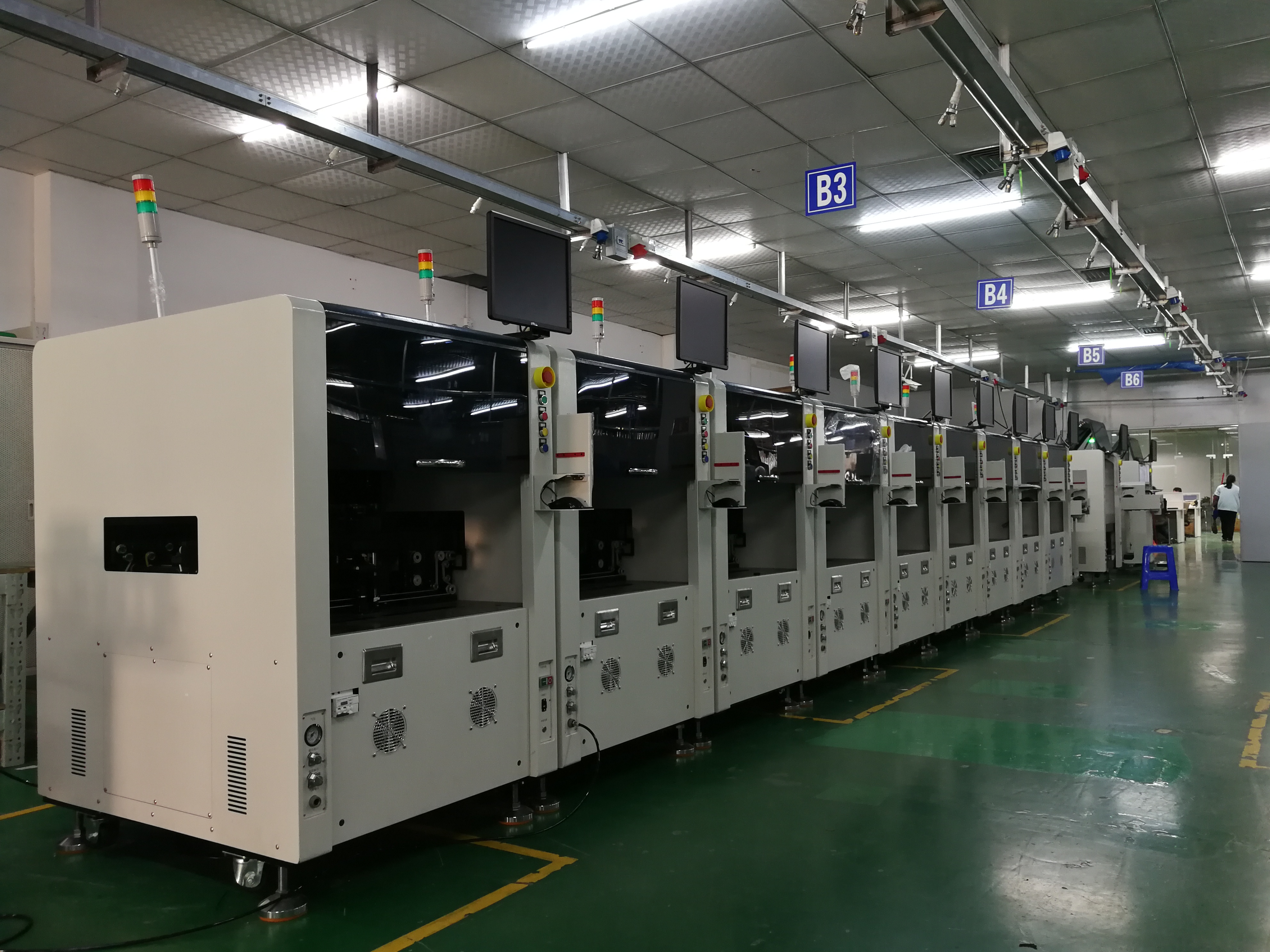

異型插件機 SFY-YC6

[在線插件機]

深圳市異型插件機廠家

價格： 電議

物流： 暫無物流地址| 賣家支付運費

可銷售總量： 0件

手機： 13603070715 郵箱： liuyq@sfyae.com

傳真： 尚未完善 地址： 廣東深圳市

在線詢盤 聯系廠家：13603070715

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[在線插件機]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（異型插件機 SFY-YC6）

加工方式： 來料加工
無鉛制造工藝： 提供

產品特點：
1、PCBA取代人工插件，實現全自動化率、插件。
2、采用SMT貼片機XY龍門結構，插件精度高、速度快、后續可擴展性強。
3、CCD視覺makrk點定位。
4、CCD視覺+多路激光高精度引腳判別系統，確保異形元器件的精密插裝。
5、可根據元器件選配整形機構減少拋料。
6、換線速度快，對應物料種類多。
7、小巧獨立的FEEDER，通用性強，更換方便快捷。
8、可根據不同的客戶產品設計不同的對應方案以滿足不同客戶的需求。

9、機架經過時效處理確保設備使用壽命的同時保證穩定的插件與精度。

插件參數 Plug-in parameter	機型	items	SFY-YC6
	插件軸數	Insertion number	6軸 6 CCD
	插入速度	Insertion speed	1s/PCS(Gripper）
	插入速度	Insertion speed	0.9S/S PCS(Vacuum）
	插件重復定位精度	Repeatability	±0.02mm
	插入精度	Insertion accuracy	±0.03mm
	元件尺寸	Component size	30mm-40mm
	元件高度	Component height	35mm/55mm（選項） 35mm/55mm（option）
	插入方向	Lnsertion direction	0-360°
	插入壓力	insert presure	0-50N
	元器件引腳定位監測	itioning detection	6個CCD相機定位監測 Six CCD cameras for itioning and monitoring
	插件元件對象	Insertion component	USB系列、連接器系列、端口插座系列、開關按鈕系列、電容器件系列、電阻系列、變壓器系列、線圈系列、彈片系列、集成芯片系列等 USB,conector，lug，switch,resistor inductor，transformer，coil，clips，cells etc.
PCB板參數 PCB board parameters	PCS板尺寸	PCB size	5050--Max360mm300mm
	基板厚度	PCB Thickness	0.8-5.0mm
	基板重量	PCB weight	Max 5kg
	基板定位模式	way of locating the board	CCD相機定位 CCD camera itioning
	導軌調寬方式	way of adjusting the width of guide rail	電動調整 Electric adjustment
	導軌高度	Rail height	900mm±20 可調 900mm±20 adjustable
	PCB板傳輸方式	PCB input	在線式 L--R或R--L Online L--R or R -l
供料取料參數 Feeding and reclaiming parameters	可配置供料方式	Feeder type	散裝、立式編帶裝、臥式編裝、管裝、盤裝 Bulk，Tape，Tray and Auto-Tray Fssde
供料取料參數 Feeding and reclaiming parameters	可配置取料方式	Gripper changeable	夾瓜/吸嘴，可快速插拔 gripper/nozzle quick insert
軟件操作 Software operation	文件導入格式	Upload file format	DXF
	SMEMA 聯機信號接口	SMEMA communication port	EUR 14pin SMEMA port
	編程功能	Program	Vision teaching system
	操作系統	Operation system	WIN 7
主機參數 Host parameters	使用電源	Power supply	220VAC(single phase）50HZ
	使用功率	Apparent power	4.5 KW
	工作氣壓	Operation air pressure	0.5±0.05MPa
	機器重量	Maxhine weight	1800KG
	機器尺寸（寬深高）	Machine dimension（WDH)	1450mm1500mm1550mm
	使用環境溫度	Operation temperature	25℃±3℃
