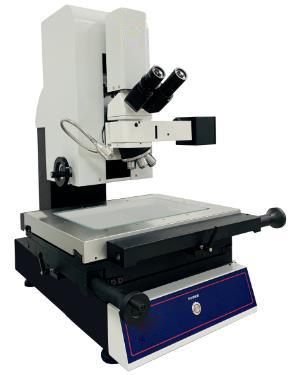

手動測量金相顯微鏡工具顯微鏡TMM-2107智庭科技廠家直發
[工具顯微鏡
二次元顯微鏡
測量顯微鏡
高精度顯微鏡
光學顯微鏡]
武漢市工具顯微鏡廠家
價格： 電議
物流： 湖北 武漢市 江夏區| 賣家支付運費
可銷售總量： 30件
手機： 18672966033 郵箱： zhitingwh@163.com
傳真： 尚未完善 地址： 湖北 武漢市
[工具顯微鏡 二次元顯微鏡 測量顯微鏡 高精度顯微鏡 光學顯微鏡]
郵箱：
手機：
- 品牌： 其他
- 型號： TMM-2107
- 類型： 光學顯微鏡
- 目鏡放大倍數： 20X
- 物鏡放大倍數： 100X
- 儀器放大倍數： 2000X
- 重量： 100KG
- 加工定制： 是
- XYZ三軸移動范圍（mm： 200*100*70
- XYZ光柵分辨力（μm）： 1
- XY行程范圍： 2.5
1. 儀器主機說明
TMM-2107是我司針對半導體行業推出的一款高性能的手動測量金相顯微鏡，結合公司多年影像測量和掃描的生產經驗，以及自主研發的三維測量掃描軟件，將設備的高性能的特點發揮到**。
l 選用高清品牌相機，措載soptop高端金相系統，整體成像清晰無閃爍，視場開闊。
l 物鏡可切換多種倍率：5x,10x,20×,50x(選配)100×(選配),**綜合倍率**可達
2000倍以上。
l 標配反射和透射LED可程控光源或非程控鹵素光源。
l 利用可變孔徑光闌，可進行無衍射觀察測量。
l 單視野范圍內測量精度±1μm,重復精度±0.5μm加裝光譜共焦位移傳感器可測高度、
深度、平面度，測量精度±1μm。
l 可根據客戶需求，訂制各種尺寸工作臺，目前*大行程可做3000*2000mm,*小行程可做
50*50mm工作臺。
l 有精調/微調兩種模式，便于**聚焦和觀察測量，快速定位焦面。
l 可根據客戶要求加配超長工作距離APO物鏡，激光測頭各種規格攝像機以及更高精度光
柵等(光尺**選配0.01μm)。
l 自主研發金相測量軟件，頁面簡潔大氣，操作方便易上手，可適高精度要求的復雜工件
測量。
2.技術參數
| 掃描范圍 | XYZ三軸移動范圍 | 200*100*70 | ||
| 外形尺寸 | 520*530*740 | |||
| 玻璃臺面尺寸 | 245*145 | |||
| 臺面承重 | 25 | |||
| 儀器凈重 | 100 | |||
| 光學影像及測量系統 | 光學系統 | 無限遠平場消色差金相顯微光學模組（3目） | ||
| 金相顯微物鏡倍率 | 5X | 10X | 20X | |
| 視頻總放大倍率 | 241.5X | 483X | 966X | |
| 雙目目鏡倍率 | 標配10X目鏡（視場數Φ22mm），也可選配20X目鏡 | |||
| 物方工作距離 | 26.1 | 20.2 | 8.8 | |
| 物方視場 | 1.47*0.98 | 0.735*0.49 | 0.368*0.245 | |
| 照明光源 | 上光：LED同軸落射冷光源（程控調光） 底光：LED平行冷光源（程控調光） 輔光: LED光源（程控調光） | |||
| 攝像機 | HIKVISION 500萬像素高清彩色數字相機 | |||
| 示值誤差（μm） | 單視野 | ±1 | ||
| XY行程范圍 | 2.5+L/200 | |||
| 重復精度（μm） | 單視野 | ±0.5 | ||
| XY行程范圍 | 2.5 | |||
| XYZ光柵分辨力（μm） | 1 | |||
| 掃描測量軟件 | ZT Vision-M | |||
| 其他選配件 | 光譜共焦位移傳感器、激光位移傳感器、自動變倍金相顯微模組等 | |||
| 電腦 | 聯想E95/G3930/4G/1T/集成 | |||
| 工作電源 | AC200-240V 50/60Hz 450W（注：需有電阻≤4Ω接地線） | |||
| 工作環境 | 溫度20±2℃, 相對濕30%-80%,振動＜0.002g，低于15Hz， 遠離振源 | |||
