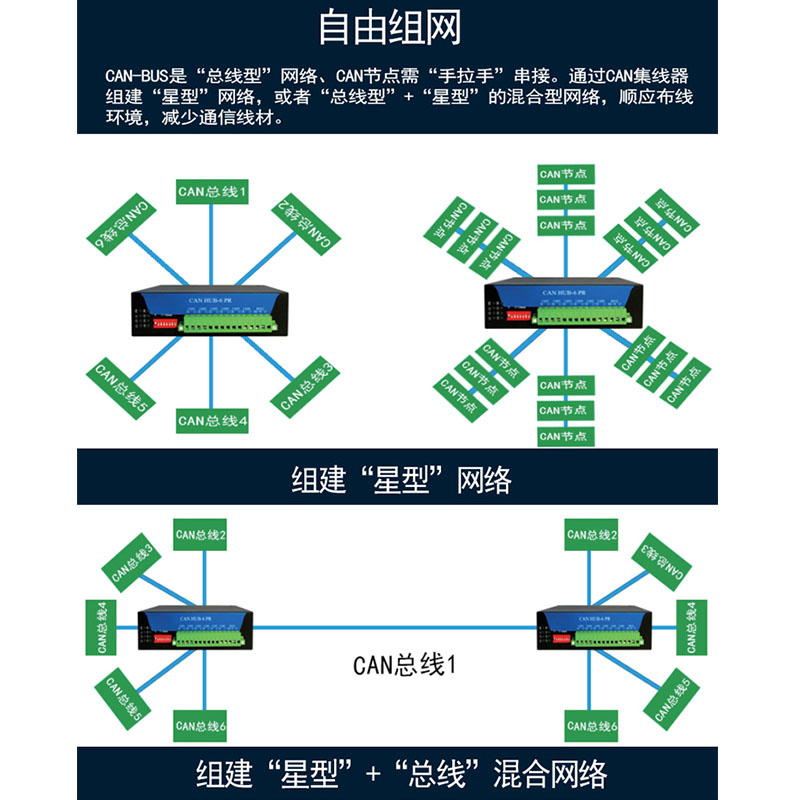

天津三格電子6路CAN集線器HUG隔離延長信號中繼器交換機CAN-Bus工業級接口 一、功能概述 SG_CanHub_600是一款具有六路通道的工業級智能 CAN數字隔離中繼集線器。 SG_CanHub_600能夠?qū)崿F(xiàn)信號再生、延長通信距離、提高總線負載能力、匹配不同速 率 CAN網絡，同時強大的 ID過濾功能可以降低 CAN總線負荷，并具有故障指示及智能 切斷功能。 SG_CanHub_600可以通過撥碼開關和配置軟件配置六路 CAN通道速率，還可以通過配 置軟件配置濾波和路由功能。 二、規格與特性 支持標準：支持 CAN2.0A 和 CAN2.0B 協議，符合 ISO/DIS 11898 規范； 接口方式：CAN-Bus； 接口保護：電源接口防反接和過壓保護。CAN-Bus 接口數字隔離保護和防浪涌； 配置方式：撥碼開關或軟件配置； 性能參數：采用 32 位高速 ARM 處理器，數據吞吐量高達 2000fps（500Kbps,標準幀）, 內部 48K數據緩沖區大量突發數據不丟包； 電源：DC9-24V，典型值 12V 50mA； 環境溫度：-40 ~ 60℃； 存儲溫、濕度：-40 ~ 80℃，5% ~ 90%。 三、典型應用 1、當兩個或多個不同速率CAN 網絡需要連接時，利用CAN網橋六路中任意兩路或多 路分別配置相應CAN 通道波特率，實現連接。 2、當設備間通過CAN 總線相互通信，但通信距離超過了 CAN 總線的距離限制時，利 用 CAN 網橋的中繼功能，實現信號再生， CAN 網絡的安全穩定。 3、CAN 總線數據量較大，需要有選擇的收發 CAN 信息時，利用 CAN 網橋濾波和路 由功能減輕CAN 總線負荷。 四、LED狀態 PWR：電源狀態指示，接通電源 LED 點亮； CN1：CAN 通道 1 發送數據時 LED 點亮； CN2：CAN 通道 2發送數據時 LED 點亮； CN3：CAN通道 3發送數據時 LED 點亮； CN4：CAN 通道 4發送數據時 LED 點亮； CN5：CAN 通道 5發送數據時 LED 點亮； CN6：CAN 通道 6發送數據時 LED 點亮； ERR：有一路 CAN 通道錯誤值達到 255時，此路進入關閉狀態 LED點亮。
