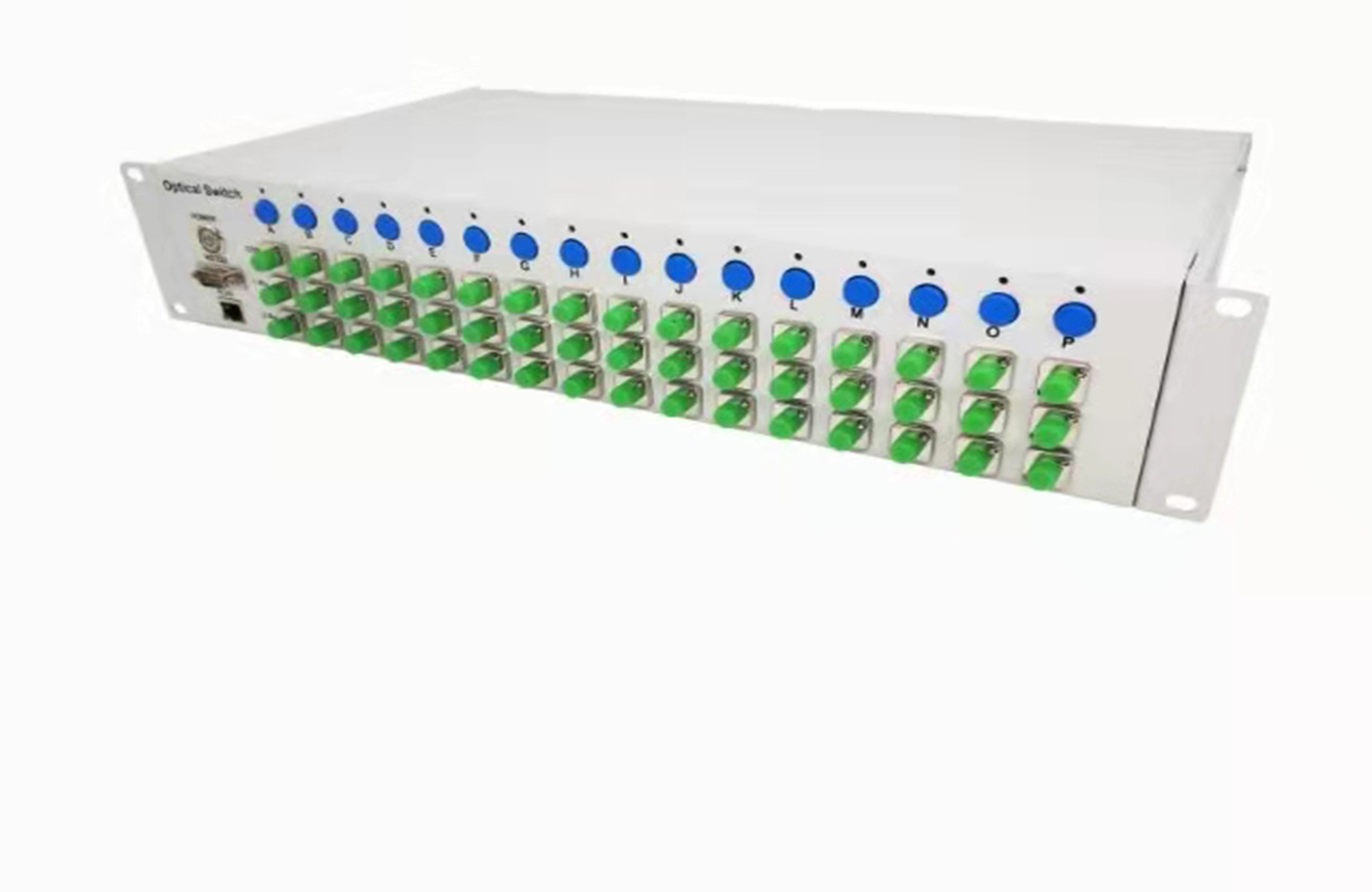

16×16 全交換矩陣光開關

產品描述：

         16×16 全交換矩陣光開關是利用光開關實現光路轉換的產品。設備提供以太網RJ45接口，通過TCP/IP協議連接發送指令控制光路切換，最終實現 16（輸入 ）×16 （輸出）芯光纖路由的全交換無阻塞雙向交叉連接，在光通信應用中具有重要作用。 光開關主要應用于光傳輸系統中的多路光監控、LAN 多光源/探測器自動換接以及光傳感多點動態監測系統；光測試系統中用于光纖、光器件、網絡和野外工程光纜測試；光器件裝調。

產品特點：

（1）、網口通信接口指令控制。

（2）、全交換無阻塞雙向交叉連接。

（3）、配置FC精工法蘭，接入插損小。

（4）、4.3寸彩屏顯示設備信息。

（5）、插入損耗小，切換速度快，信號穩定度高，鄰路無串?dāng)_；

參數指標：

型號 （Model）：XH-FSW-16X16-Q
工作波長（Welength Range）：1260~1650nm

插入損耗（Insertion Loss）：Typ：1. 5 dB Max：2 . 0 dB

重復性 （Repeatability）：≤ 0.02 dB

回波損耗（Return Loss）：≥ 50 dB

串?dāng)_（Crosstalk）：≥ 70 dB

波長相關損耗（WDL）：≤ 0.25 dB

偏振相關損耗（PDL）：≤ 0.05 dB

切換時間（Switching Time）：≤300ms

光纖類型 （Fiber Type )：SM（9/125um）

連接器形式（connector）：FC\PC

監控端口 (Monitoring port )：RJ45、RS-232

工作電源(Operating power)：AC：100~240V

工作溫度 （Operating Temperature）：-10 ~ +60℃

存儲溫度 （Operating Temperature）：-40 ℃ ~ +85 ℃

機箱類型 (Enclosure Type）：19寸英寸標準1U機架（483 X 230 X 45）
