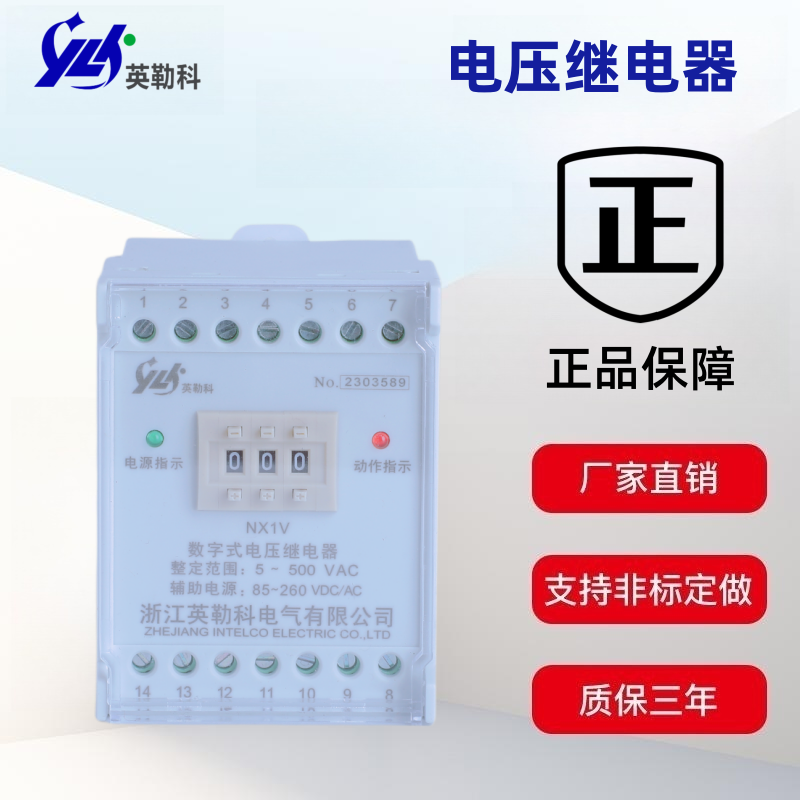

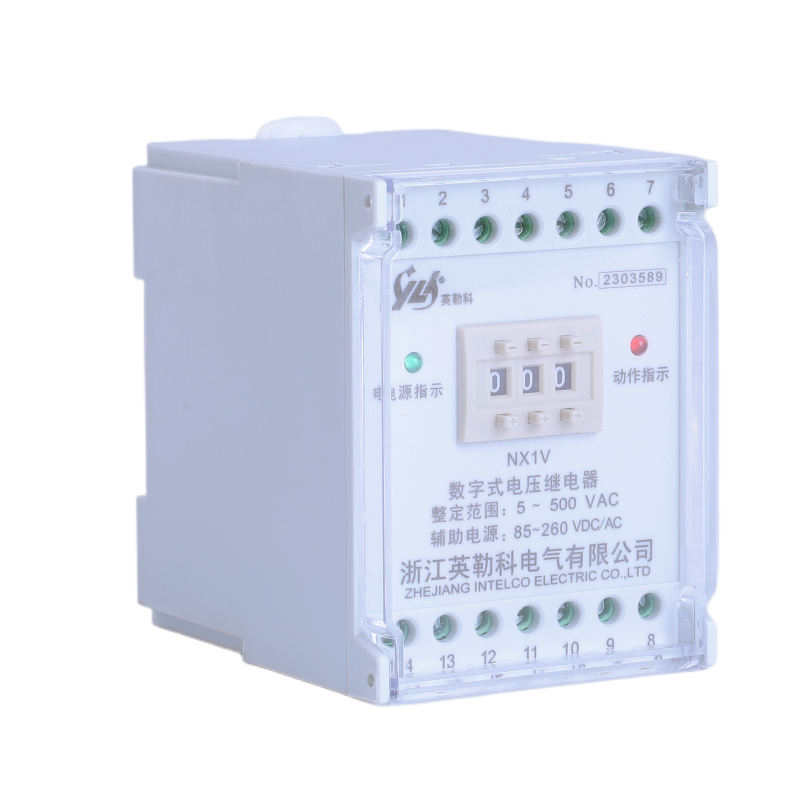

一、產品概述
1.用途
本系列三相電壓繼電器用于發電機、變壓器，輸電線路的繼電保護裝置中作為過壓的閉鎖啟動元件。

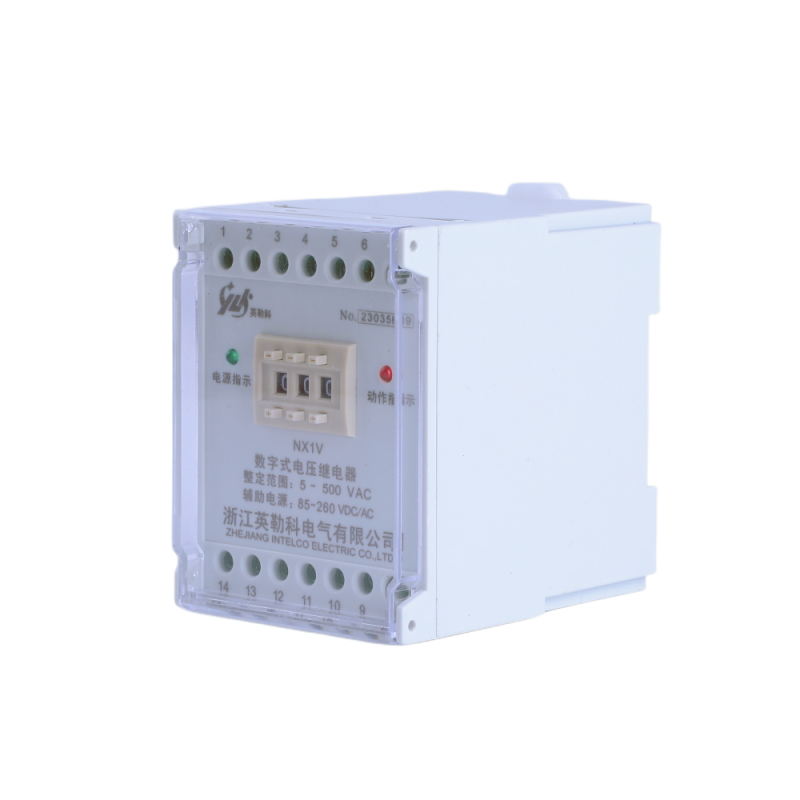

2.安裝結構
導軌安裝9殼體結構，具體尺寸請參考外型尺寸圖。
3. 特點
(1).采用撥盤設定:
(2).整定范圍 10~450VAC;級差1V;
(3).延時時間:0~99.9S
(4).輔助電源85~260V交直流通用。
(5).50Hz、60Hz通用。
二、繼電器型號分類及含義
三、主要技術參數
(1).額定電壓、整定范圍、返回系數、輔助電源。
(2).工作頻率:50HZ正弦波。
(3).動作特性
a.瞬時動作:
HJY-932口過電壓繼電器,當任何一路(或二路、或三路)輸入電壓高于撥盤整定值，三個輸出中間繼
電器立即都動作。
HJY-F932口過電壓繼電器，當任何一路輸入電壓高于撥盤整定值，僅對應中間繼電器立即動作。
HJY-931口/J靜態動作特性的欠電壓繼電器，當任何一路(或二路、或三路)輸入電壓低于撥盤整定值，
三個輸出中間繼電器立即都動作。
HJY-F931口/J靜態動作特性的欠電壓繼電器，當任何一路輸入電壓低于撥盤整定值，僅對應中間繼
電器立即動作。
HJY-931口/D電磁動作特性的欠電壓繼電器，當任何一路(或二路、或三路)輸入電壓低于撥盤整定值，三個輸出中間
繼電器都不動作，此時觸點狀態與圖1一致,只有三路輸入電壓均大于撥盤整定值，三個輸出中間繼電
器才動作，常開觸點閉合，常閉觸點打開?？梢岳斫鉃殡妷旱停荒芪鼊?dòng)銜鐵，觸點不動作:電壓足夠
高，吸動銜鐵動作，觸點動作。此特性與電磁式繼電器完全一致。
HJY-F931口/D電磁特性的欠電壓繼電器，與上述類似，區別僅在于每一組觸點對應該輸入電壓，不
受其它二路輸入電壓的影響。
b.延時動作:
類似于上述瞬時動作特性，區別僅在于達到動作條件時，輸出中間繼電器不是立即動作，經過***組撥盤設定的
延時時間后，才動作。若在此延時時間內，動作條件消失，則***動作。
(4).返回時間:過電壓繼電器三相電壓從輸入1.1倍整定電壓突降到0.5倍整定電壓，返回時間不大于30ms。
欠電壓繼電器三相電壓從輸入0.9倍整定電壓突升到1.5倍整定電壓，返回時間不大于25ms。
(5).整定值誤差:不大于2%，同一繼電器在同一整電壓下，動作一致性不大于1%。
(6).功 耗:整體功耗小于5W。
(7).觸點容量:長期可接通5A，可斷開250VDC，τ=5ms50W直流有感負載:可斷開250VAC
COS中=0.4 250VA交流負載。
(8).絕緣電阻:繼電器外殼與外露帶電端子之間，用開路電壓500V的兆歐表測量，絕緣電阻大于300M2。
(9).介質強度:繼電器外殼與外露帶電端子之間，承受2KV(有效值)50Hz試驗電壓，歷時1分鐘無擊穿或閃絡現象。
四、正常工作環境
(1).環境溫度:-15~55°;
(2).無導電氣體，無腐蝕性氣體，無較強振動;
(3).工作位置:任意;
(4).周圍磁場強度:小于0.5mT;
(5).不得有雨水和雪，有防霧、防塵、防風沙設施。
五、接線圖
六、外形尺寸圖
