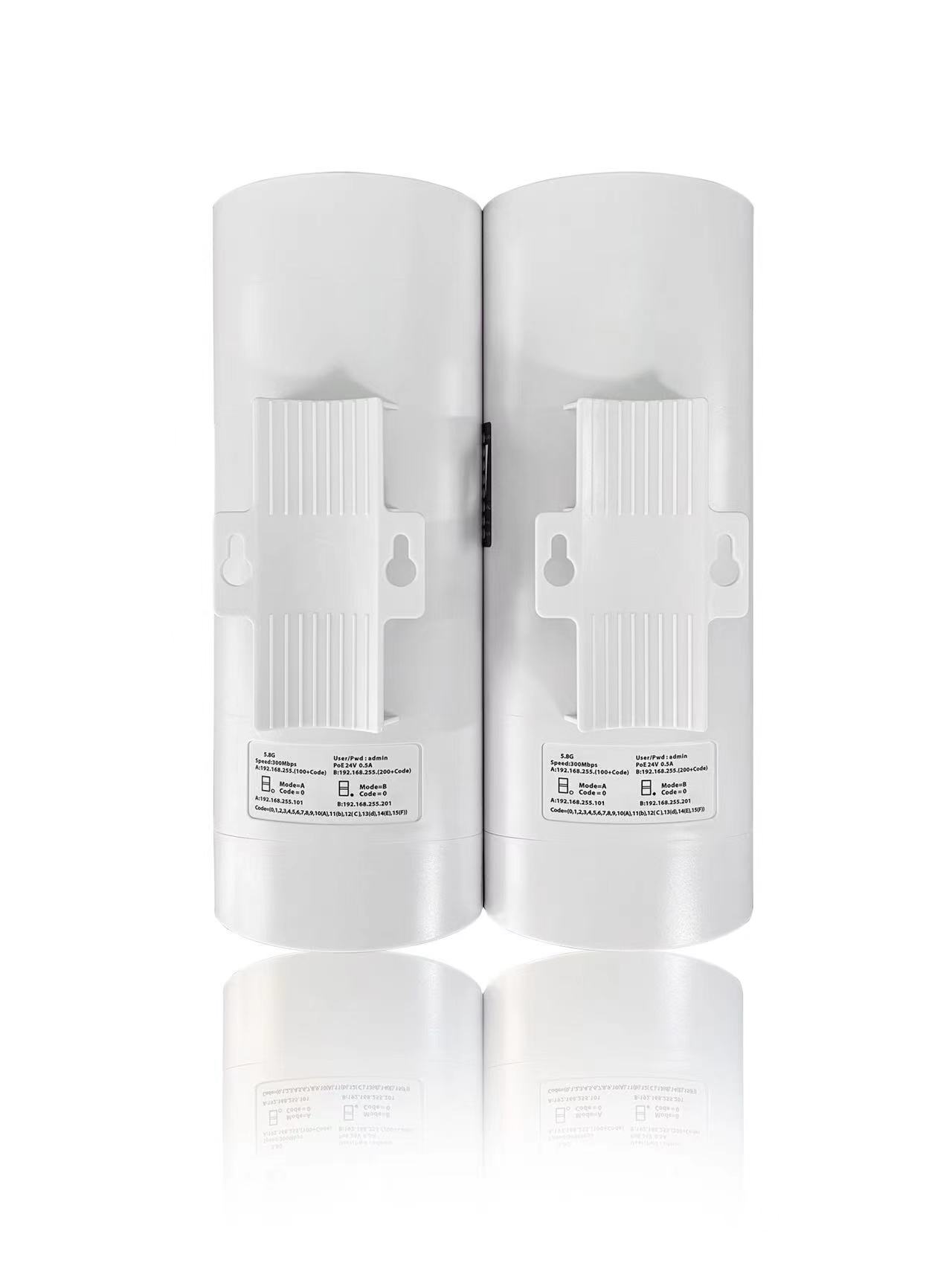

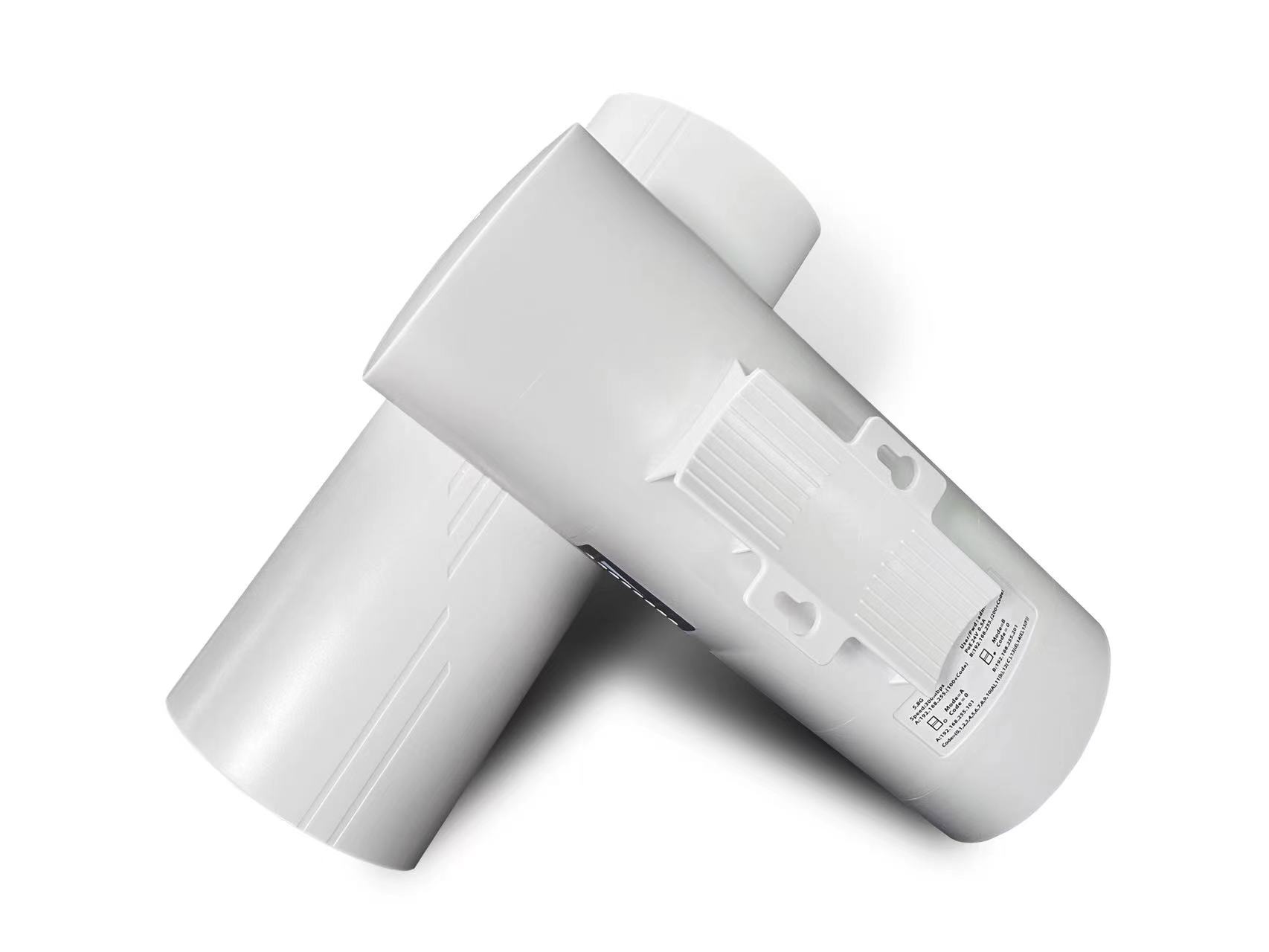

千兆5公里無線網橋 千兆網絡傳輸遠距離網橋可傳輸5公里 大功率點對點數碼配對網橋

產品參數

硬件配置

型號

HC505

主芯片

MTK7620DA+7621E 900M高性能企業級芯片

主   頻

580MHz MIPS? 24KEc? 中央處理器

無線技術

5G:900M 802.11a/n/ac 1T1R技術

Memory

68MB DDR RAM

Flash

8MB

網絡接口

WAN:1*10/100Mbps/1000Mbps自適應RJ45網絡接口

LAN:1*10/100Mbps自適應RJ45網絡接口

按鈕/開關

1*數碼開關/復位按鈕，短按數碼管顯示數值加一， 長按5秒恢復出廠設置

主從撥碼開關：主為接入點模式、從為客戶端模式

指 示 燈

信號SIG指示燈，ETH網絡接口狀態指示燈，電源指示燈、系統指示燈、數碼管指示燈

電    源

24V 1A非標 PoE供電；

DC 12V 1A，功耗﹤10W

工作環境

溫度：-30℃～+55℃（工作），-40℃ ～+70℃（儲存）

濕度（非凝結）：10％～90％（工作），5％～95％（儲存）

產品尺寸

285mm*98mm*98mm

產品重量

N/A

天    線

內置高增益14dBi定向板狀天線（水平波半角60°，垂直波半角15°）

射頻特性

頻率范圍

ISM波段: 4.900GHz ~ 5.850GHz

信道分布

5G：36、40、44、48、52、56、60、64、100、104、108、112、116、120、124、128、132、136、140、149、153、157、161、165

調制方式

OFDM = BPSK,QPSK,16-QAM,64-QAM,256-QAM;DSSS = DBPSK,DQPSK,CCK

輸出功率

11a @54M:20±2dB,            @6M:23±2Db

11n 20MHz：@MCS9:20±2dB,    @MCS0:23±2dB

11n 40MHz：@MCS9:20±2dB,    @MCS0:23±2dB

11ac 40MHz @MCS9:20±2dB,    @MCS0:23±2dB

11ac 80MHz @MCS9:20±2dB,    @MCS0:23±2Db

接收靈敏度

11a:        ＜-72dbm@54Mbps,    ＜-89dbm@6Mbps

11n 20MHz:  ＜-71dbm@MCS8,      ＜-89dbm@MCS0

11ac 40MHz：＜-66dbm@MCS9,      ＜-84dbm@MCS0

11ac 80MHz: ＜-63dBm@MCS9       ＜-81dBm@MCS0

EVM

802.11n: ≤-28 dB    802.11a: ≤-25 dB

頻    偏

＜±20ppm

軟件特性

工作模式

主AP(網橋接入點)、從AP(網橋客戶端)，通過撥碼開關轉換

組網方式

點對點、點對多點（8點以內）

管理方式

中文WEB遠程管理

網橋配置

無線模式：網橋接入點、網橋客戶端切換

網橋接入點：

橋接SSID、加密方式(WPA2-PSK、WPA-PSK、不加密)、橋接密碼、無線協議、

無線帶寬、無線信道、無線功率(、75%、50%、25%、10%、5%)

網橋客戶端：

橋接SSID、加密方式(WPA2-PSK、WPA-PSK、不加密)、橋接密碼、

對端MAC地址鎖定、無線信道、無線功率(、75%、50%、25%、10%、5%)

網    絡

靜態IP/動態獲取

系    統

登錄密碼修改、恢復出廠、本地升級
