龜甲網(wǎng)耐磨膠泥廠家配方 剛玉防磨陶瓷膠泥使用方法

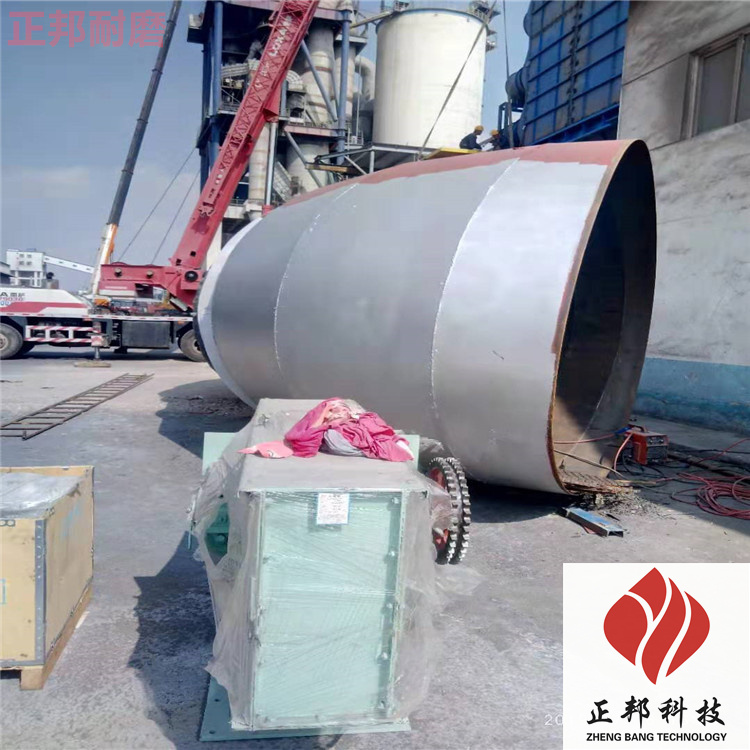

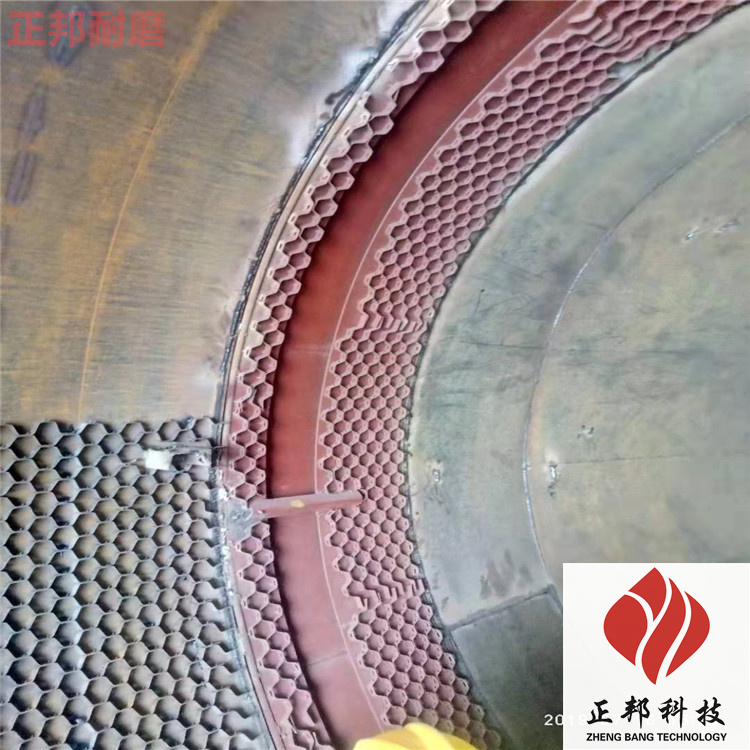

龜甲網(wǎng)耐磨膠泥廠家配方 剛玉防磨陶瓷膠泥使用方法 龜甲網(wǎng)耐磨膠泥廠家配方 剛玉防磨陶瓷膠泥使用方法，龜甲網(wǎng)耐磨膠泥的性能，具有很高的機械強度和剛度，是一般的鋼筋混凝土難以達到的，主要是因為其內(nèi)部原子的結(jié)合主要是靠離子鍵的結(jié)合，其離子之間的作用力較大，所以在宏觀上的表現(xiàn)就是強度和剛度高。同時，耐磨陶瓷涂料還具有良好的韌性和抗震性，這就保證了其工作的穩(wěn)定性，溫度對其的影響也很小。接下來但同樣重要的是耐磨陶瓷涂料的環(huán)境相容性很好，因為其主要成分是硅酸鹽，對環(huán)境沒有污染，不會產(chǎn)生金屬離子等有害物質(zhì)，是一種十保的新材料。 龜甲網(wǎng)耐磨膠泥強度高 不易脫落，克服頂面涂抹的難題。 多年的現(xiàn)場觀察研究，上萬次的實驗研發(fā)，大量科技技術的應用，正邦耐磨材料有限公司，依靠自身技術力量，結(jié)合多年與國內(nèi)大型電廠、鋼廠、水泥廠的合作實踐經(jīng)驗，成功研發(fā)出防煙囪煙道冷凝水腐蝕的防腐涂料。這種防腐涂料與傳統(tǒng)的聚脲、泡沫玻璃磚、玻璃鱗片、OM涂料或膠泥傳統(tǒng)防腐材料不同，它耐溫幅度高，同時耐酸堿，熱脹冷縮性能好，附著力強，使用壽命長，耐久性好，損壞的可以方便地進行修補。在制備、涂裝和形成過程中對環(huán)境無影響。 龜甲網(wǎng)耐磨膠泥采用磷*鹽溶液作結(jié)合劑，配剛玉骨料、剛玉、α-Al2O3，SiC微、微及多種外加劑，施工完畢后可直接點火生產(chǎn)的新型耐磨耐火涂抹料。它具有附著力強，耐磨損，耐化學侵蝕，養(yǎng)護時間短，可與各種耐火材料結(jié)合等優(yōu)點。 一、 包裝 耐磨膠泥為25kg/袋包裝，內(nèi)置塑料袋小包裝促凝劑（用以調(diào)節(jié)可塑料初凝時間），同時配桶裝磷*鹽溶液作結(jié)合劑，加入量為袋裝料的12%左右。 二、 貯存 耐磨膠泥存放在干燥庫房內(nèi)，不得雨淋，受潮，保質(zhì)期為12個月。 三、 施工說明 1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。 2、加入促凝劑，施工現(xiàn)場當?shù)氐沫h(huán)境溫度，選擇促凝劑合適加入的量。當溫度小于20℃時，促凝劑可全部加入；當溫度大于20℃時可施工時間要求，適當調(diào)節(jié)促凝劑加入量。 3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷*鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。 4、開始施工：先將施工部位清理干凈，內(nèi)壁不得粘有雜物浮塵。先清理龜甲網(wǎng)或扒釘上面浮著物，清干凈施工工作面的浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。 5、待耐磨陶瓷涂料初凝后，自然養(yǎng)護24小時以后施工部位即可移動，同時也可以點火生產(chǎn)。 6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結(jié)合。 7、此材料不得與其它任何澆注料混合使用，已初耐磨陶瓷涂料不能再加膠水攪拌使用，應廢棄。 8、該耐磨陶瓷涂料施工完畢初凝后，無需養(yǎng)護、烘烤、直接點火升溫使用，且不影響其使用性能。
