無極繩絞車簡介：

無極繩絞車，是煤礦井下巷道以鋼絲繩牽引的一種普通軌道連續運輸設備。

適用于長距離大傾角、多變坡、大噸位工況條件下的工作面順槽、采區上（下）山和集中軌道巷等材料、設備的不經轉載的直達運輸；是替代傳統小絞車接力、對拉運輸方式，實現運輸整體液壓支架和礦井各種設備的一種理想裝備；也可用于金屬礦山的井下巷道和地面，坡度不大且有起伏變化的軌道運輸，較大適應傾角不得大于20°。

無極繩絞車結構組成：

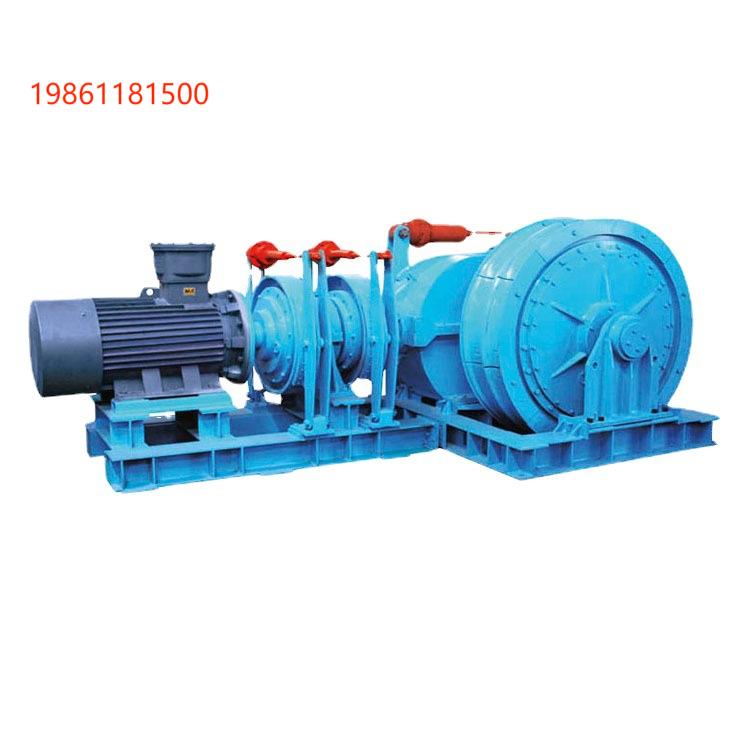

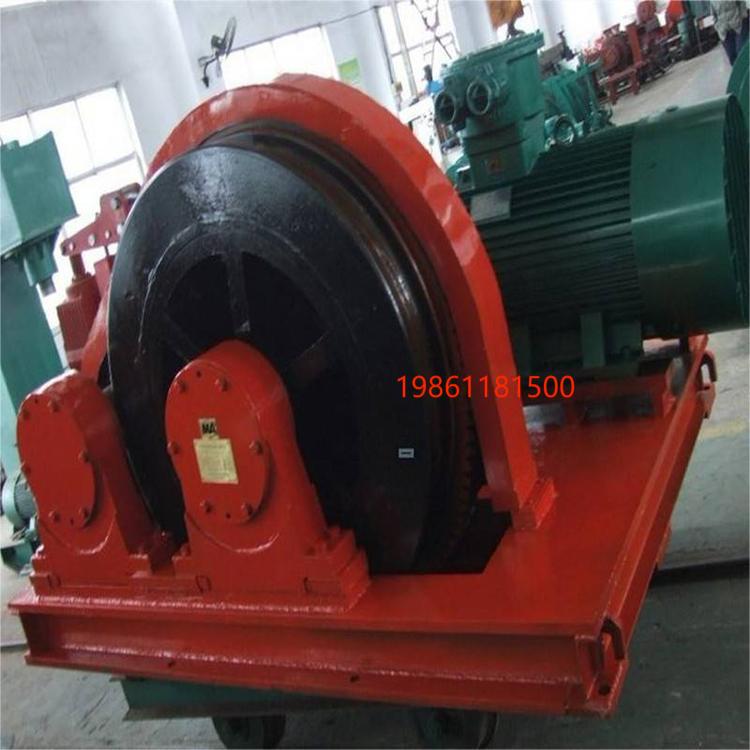

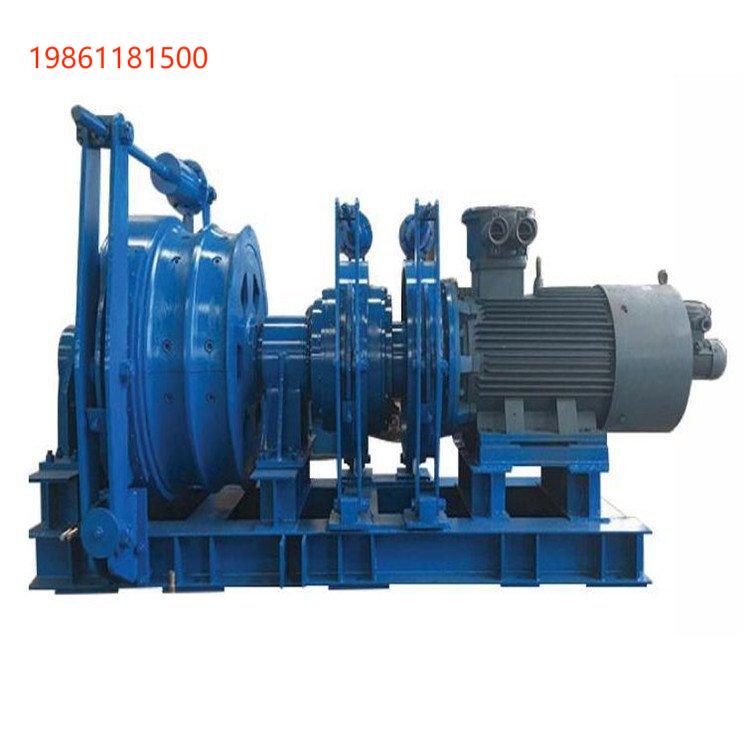

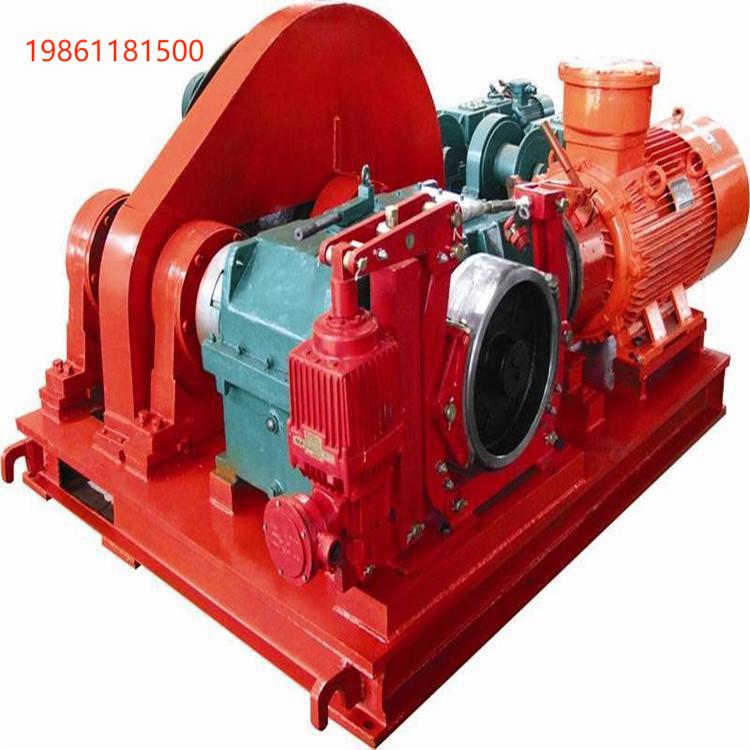

系統配置有主機、張緊裝置、梭車、尾輪、壓繩輪、托繩輪和轉向裝置等。主機由電動機、減速箱、傳動齒輪、摩擦輪、制動器、支架及底座等部分組成。電動機選用隔爆型三相異步電動機、功率為22~160KW、根據需要可配置雙速電機。減速箱具械變速功能、可實現快慢兩種速度、快慢速比在2倍左右。傳動齒輪采用漸開線圓柱齒輪、開式齒輪傳動，傳動平穩。摩擦輪采用抗磨鑄鐵襯套、使用壽命長、維修更換方便。制動器包括高速軸的手動制動器和低速軸的電動液壓推桿制動器、制動效果可靠、操作靈活方便。梭車有帶防跑車裝置和不帶防跑車裝置兩種形式，張緊裝置有重力張緊、液壓張緊及電動張緊三種形式。絞車配置有牽引鋼絲繩過卷保護。直接利用井下現有軌道系統，在有坡度的直巷或彎曲巷道，可實現材料、設備以及液壓支架整體不經轉載的直達運輸。

無極繩絞車工作原理：

由電機提供動力，采用減速機或變速箱和一對漸開線圓柱正齒輪傳動，通過無極繩絞車滾筒旋轉與鋼絲繩產生的摩擦力來帶動鋼絲繩運行，從而牽引車輛沿軌道往復運行。

無極繩絞車優點：

1.結構簡單、可靠性高、工作可靠。采用機械傳動方式，設置兩套制動系統，可靠性高且結構緊湊；按鈕控制，操作方便，大大降低了對工人的操作要求。

2.一機多用，用途廣。無極繩絞車即可用在順槽，也可用在采區上（下）山，還可布置在集中軌道巷，又能為掘進后配套服務。

3.布置靈活，適應性強?？蓪崿F(xiàn)巷道水平轉彎運輸；配置靈活，安裝便捷，尾輪固定簡單，適應運輸距離變化，可快捷的移動；容繩量大，牽引距離長，運行費用低；連續運輸，且效率高。
