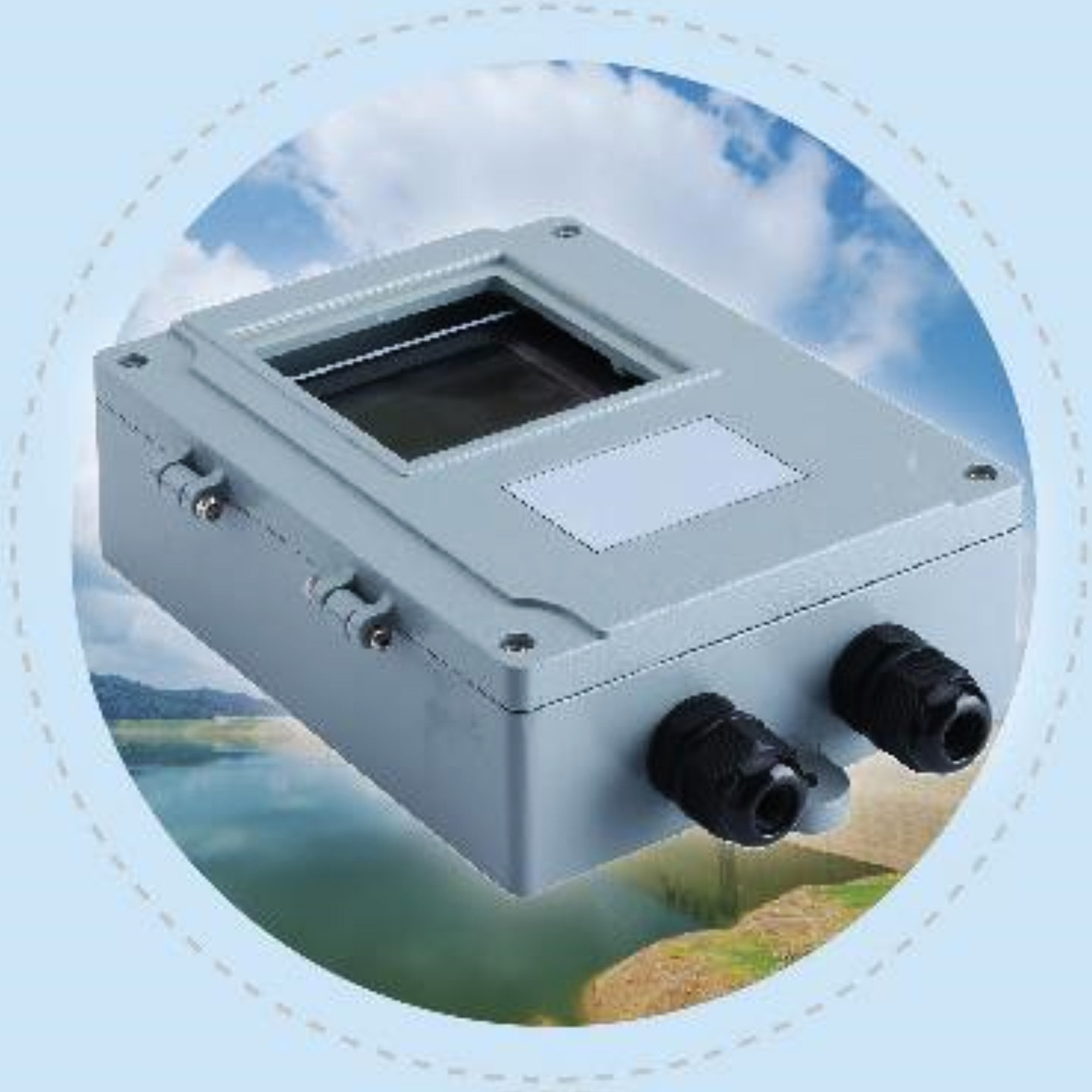

多普勒流量計

用于測流水流量逬入支渠的一種高精度流量計。通過對瞬時流量和總流量的記錄，提供精準的用水記錄。能夠讓用戶控制和查看配水口的瞬時流量和當前輸水流量以及灌季總流量。

方便用戶遠程查看與調度。它集成了流量傳感器、顯示表、軟件系統、太陽能動力和通訊系統。極大地保證了流量的精準計量。

系統構成，主體結構：包含了1-8對傳超聲波傳感器，超聲波液位計，測量流量單元，安裝支架，結合太陽能供電、控制、通訊、視頻/圖片采集等模塊進行本地、遠程監控，灌區信息化解決方案的基礎。

l支持太陽能供電，和市電供電。支持無線、有線遙控，實現灌區渠道通信靈活組網方案

l支持無線圖片、視頻監控，解決渠道、閘門現場遠程視頻監控的問題

l支持多種控制模式，解決控水的問題

l提供控制接口，可以實現與自動化控制閘門聯動控制

所謂“自動化控制閘門”指傳統閘門的自動化改造，將手搖控制改造為自動化、信息化遠程控制閘門。因此，可實現遠程可控、遠程可檢測，方便系統化管理。

電氣性能參數：

1、供電方式：AC220或者AC380V 或者太陽能供電

2、工作環境：工作溫度:-40~65℃

3、故障告警：低電壓告警、水位計越限告警、水位計故障告警、泥位測量、傳感器故障。

4、流量計測量狀態：信號強度、質量、測量水位、率定數據、泥沙沉淀補償

5、整機結構：采用高集成模式，便于維護，測量單位防護等級IP68

6、遠程操作：手機APP遠程控制、WEB遠程控制、現地顯示。

7、測控精度：,水位測量精度±2mm，流量計量精度2%。

8、保護功能：涉水部分采用304不銹鋼，不易破壞，結構堅固防止凍土凍脹力擠壓破壞。

9、通信方式：支持通無線通信、有線光纖通信、局域網通信三種通信方式。

10、通信協議：標準MODBUS協議。

計量方式：時差法多聲道超聲波明渠流量計，聲波頻率1000KHZ，1-28聲道選擇。

2、系統調試

     儀表參數設置、查驗

信號強度

  此頁面為流速探頭安裝好后的監視頁面，不能進行修改

      V：流速探頭實測流速值

      Q：流速探頭工作質量（80以上為正常）

      S：流速探頭接收信號值

      T：流量探頭的傳輸比（95-105之間為正常）

 探頭位置

進入傳感器設置子菜單后---按‘↑’或‘↓’選擇通道號---按‘ENT’光標跳動---按數字鍵進行傳感器安裝高度修改---再按‘ENT’進行參數保存

   安裝高度：L2-L8臨近傳感器中心距離的垂直距離

             L1是底層傳感器 距離水底距離

   注：圓形管道一般不需要設置此項，本頁其他參數請勿修改一般出廠時已經設置正常。
