卸煤溝封閉電廠項目防爆型自動消防水炮技術說明書

目錄

1、 總的要求

2、 工程概況

3、 供貨范圍及工作范圍

4、 標準規范

5、 技術要求

6、 性能保證與考核

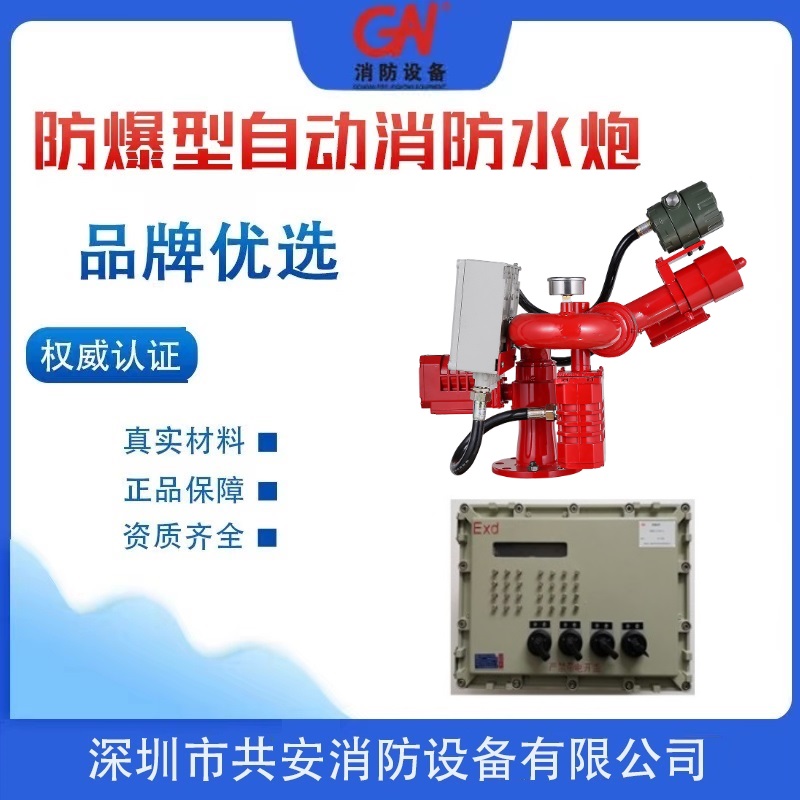

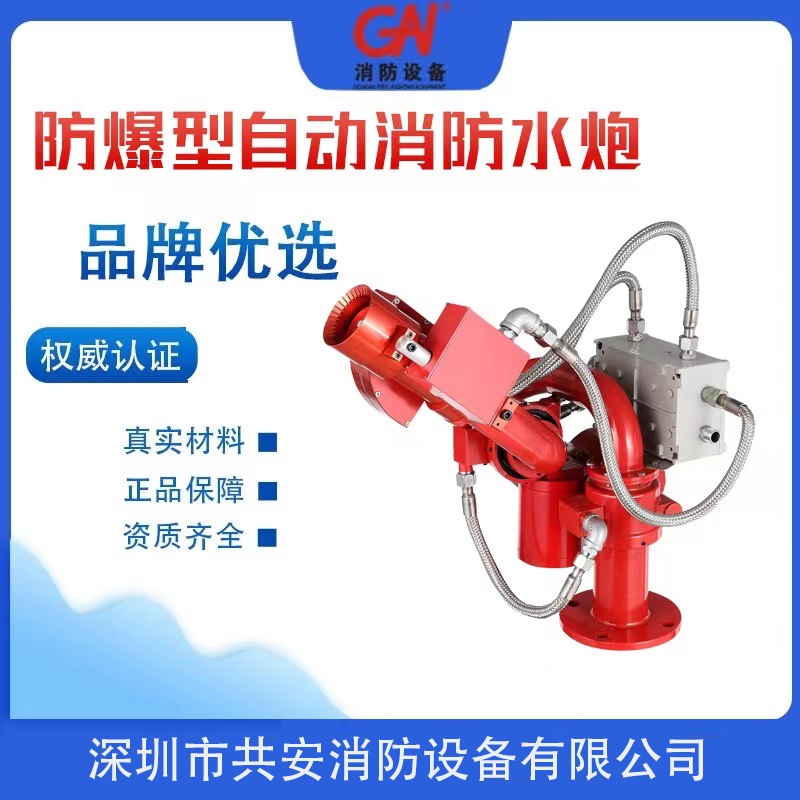

7、 （防爆圖像型自動消防水炮ZDMS0.8/30S-GA55/EX）

8、（銷售商：深圳市共安消防設備有限公司）

1.總的要求

L1本技術詢價書適用于XXX能源化工X有限公司熱電運行部

卸煤溝封閉項目自動消防炮（ZDMS0.8/30S-GA55/EX）的制造、性能、安裝和試驗等方面的 技術要求。

1.2買方在本技術詢價書中提出了限度的技術要求，并未規定所有的技術要求和 適用的標準，供貨方提供一套滿足本技術詢價書和所列標準要求的高質量產品及其 相應服務。對國家有關安全、環保等強制性標準，應滿足其要求。

1.3供貨方應執行本技術詢價書所列標準，有矛盾時，按的高標準執行。

1.4供貨方如對本技術詢價書條款有偏差或異議，無論多么細小，應以書面形式提出, 供貨方應在偏差表中列出。否則，買方則認為供貨方提供的設備完全滿足本技術詢 價書的所有要求。供貨方的偏差或異議在征得買方認同以后，方可對有關條文進行 修改。如買方不同意修改，仍以買方的意見為準。

L5合同簽訂后2個月內，按本技術詢價書要求，供貨方提出合同設備的制造、檢驗 /試驗、裝配、調試、試運、驗收、試驗、運行和維護等標準清單給買方，由買方確 認。

1.6供貨方對成套設備（含輔助系統與設備）負有全部技術及質量責任，包括分包（或 采購）的設備和零部件。

1.7在簽訂合同之后，買方有權提岀因規范、標準和規程發生變化而產生的一些補充 要求，在設備投料生產前，供貨方應在設計上給予修改。具體項目由買賣雙方共同 商定。

L8在本技術詢價書中，供貨方不論在任何一處的文字表述中或其它表示方法中已說 明屬于供貨方的設計（指針對非標設備的工藝參數設計，以下類同）和供貨范圍， 但別處的文字表述中或其它表示方法中未提到，均應該是供貨方的負責范圍，包括 本技術詢價書中所有的附件。

1.9自動消防炮（ZDMS0.8/30S-GA55/EX）為防爆圖像定位型自動消防炮,’介質為冷卻 水，額定工作壓力0.8MPa,消防炮材質為304。

I」。供貨方嚴格按照自動消防炮相關的技術要求執行并且需提供安裝指導服務。

2、工程概況

XXX能源化工有限公司熱電運行部

2.1廠址所在地

項目位于寧夏回族自治區XXX基地C區內；其東南距銀川 市區約47km、東偏北距靈武市區約32km處，西鄰銀古高速，東、北靠為煤化工工 業園；西面緊靠蔣家溝。地理位置優越、地域開闊、交通方便。

廠址區域土地沙化，植被稀疏，屬于寧東靈鹽臺地荒漠緩坡丘陵地貌。

2.2廠區的巖土工程條件

廠區及周圍地層主要由第四系風積、殘積形成的黃土狀粉土、粉細砂和碎石土 組成，下伏第三系泥巖、砂巖及粉砂巖。第四系地層厚約Q5?4m之間，低洼處厚 度較大，其地基承載力特征值在100?300kPa之間；第三系泥巖、砂巖及粉砂巖厚 度大于50m,地基承載力特征值初估為200?400kPa。廠址上現基本為荒灘和少許 草場地，基本無拆遷工程量，地下無文物亦不壓礦。廠址西北有河?xùn)|機場，距離28km, 能滿足機場側凈空要求。

2.3地震烈度

根據寧夏回族自治區地震局寧震函[2007]178號的評審結果，確定本工程區域抗震設 防烈度（50年超越概率10%） 7度，設計基本地震加速度值0.15g,設計特征周期 0.48s。本工程所屬建筑場地類別為II類。

2.4交通運輸

寧東能源重化工基地交利，四通八達。青島-銀川高速公路（GZ35）及307 國道橫貫基地北部，青銀高速公路在銀川市境內與丹東一拉薩高速公路（GZ25）過 境段相接；南部有211國道和已經開工建設中鹽高速公路；國道、省道等不同等級 公路在基地內形成網絡并與各周邊省市相連。大古鐵路支線連接包蘭、寶中鐵路與 京包、隴海線連通可輻射全國，已開工建設的太原-中衛（銀川）鐵路又形成兩條橫 穿基地的外運大通道；銀川河?xùn)|機場距基地中心區僅30公里，是干線4D級機場， 每日航班達50余次。

規劃建設中的園區鐵'路從本項目東北側經過。

2.5氣象條件

3、供貨范圍及工作范圍

3. 1設備名稱：

3.2供貨范圍：自動消防炮所有部件。

3. 3供貨方的工作范圍包括以下內容：

所有材料認證采購和復驗

現場服務(根據業主需要)，現場安裝指導

提供出廠資料

3.4供貨方責任

(1) 設備制造、檢驗和試驗；

1.1供貨方保證提供設備為全新的、的、成熟的、完整的和安全可靠的， 且設備的技術經濟性能符合要求。

1.2供貨方應提供詳細供貨清單，清單中依此說明型號、數量、產地、生產供 貨方等內容。對于屬于整套設備運行和施工所必需的部件，即使本合同附件未 列岀和/或數目不足，供貨方仍須在執行的同時補足。

1.3供貨方應提供所有安裝和檢修所需工具和裝置性材料等，并提供詳細 供貨清單。

L4提供運行所需備品備件，并在投標書中給出具體清單。

1.5提供所供設備的進口件清單。

1.6工具

(1) 供貨方應提供一套設備及附件的安裝、運行、維護和調整所必須的工 具。

(2) 供貨方應提供工具清單，并附有這些工具使用功能詳細說明書。

(2)設備及碳鋼部件表面的涂漆、防銹保護；

防腐、油漆：所有供貨的零部件表而采取適當?shù)姆栏胧?所有供貨部件出廠

前進行必要的表面除銹處理，噴砂除銹，除銹等級達到GB8923標準規定。所有 防腐材料和油漆采用符合相應標準的產品。

所有設備均正確設計和制造，在所有正常工況下均能安全、持續運行，不會有 過度的應力集中、振動、溫升、磨損、腐蝕、老化等其它問題。

易于磨損、腐蝕、老化或需要調整、檢查和更換的部件提供了備用品，并能比 較方便地拆卸、更換和修理。所有重型部件均有便于安裝和維修的起吊或搬運 條件。

所有焊接工藝均采用，焊縫在焊接強度要求的全部焊接區域內應是結 實、均勻，不應有凹陷、焊渣或剝落等焊接缺陷，焊接變形偏差控制在規范標 準之內。焊接完成后，焊縫處應進行打磨光滑、平整。

(3) 制造、運輸時設備內部的保護；

要充分考慮現場的特點，保證制造材料和設備具有良好的抗低溫性能。所提供 的設備滿足項目現場氣候、環境的要求，長期運行的要求，起動、運行和停機 安全可靠。

提供的設備功能完整，技術，并能滿足安全防護和人身安全的要求。

所用的材料及零部件(或元器件)符合有關規范的要求，且是新的和優質的，并 能滿足當?shù)丨h(huán)境條件的要求。外購配套件，選用優質、節能、的產品, 并有生產許可證及生產檢驗合格證。不會采用國家公布的淘汰產品。對重要部 件會保證取得招標方認可。對外購的部件性能進行檢驗，并對其質量性能負責, 對目前國內產品質量尚不過關的部件，選用性能可靠的進口產品。

(4) 包裝運輸；

1.包裝

1.1設備的包裝應符合相關包裝技術規范標準的規定，并應釆取防雨、防潮、 防銹、防震等措施，以免在運輸過程中由于振動和碰撞引起部件的損壞。

1.2設備發運前應將水全部放掉并吹干，當放水需要拆除塞子、疏水閥等時， 供貨方應確保這些部件在發運前重新裝好。

1.3所有開口、法蘭、接頭應采取保護措施，以防止在運輸和儲存期間遭受腐 蝕、損傷及進入雜物。泵的進出口、管孔應用蓋板封嚴。

1.4需要現場連接的螺紋孔或管座的焊接孔應采用螺紋或其它方式予以保護。

1.5遮蓋物、金屬帶子或緊扣件不應焊在設備上。

1.6包裝箱內應考慮設備的支撐與固定，所有松散部件要另用小箱盒裝好放入 箱內。

1.7每個包裝件必須有與該包裝件相符合的裝箱單，放置于包裝件明顯位置上, 并應采用防潮的密封袋包裝。包裝件內裝入的零部件，必須有明顯的標記與標 簽，標明部件號、編號、名稱、數量等，并應與裝箱單一致。

1.8設備及其附件應采取防潮、防銹蝕等措施，保證12個月內不發生銹蝕和損 壞。如果超過12個月時，一般應進行檢查，并重新進行防銹處理。

1.9要滿足國內、國際海運和陸運的包裝有關規定。

2.運輸

2.1包裝件應符合運輸作業的規定，以避免在運輸和裝卸時包裝件內的部件產 生滑動、撞擊和磨損，造成部件的損壞。

2.2包裝件上應有以下標志：

運輸作業標志（包括防潮、防震、放置位置方向、重心位置、繩索固定部件等）; 發貨標志：岀廠編號、箱號、發貨站（港）、到貨站（港），體積（長X寬X 高），設備名稱，毛重（公斤），發貨單位，收貨單位；

設備存放和保管要求等級。

2.3供貨方所供設備均按照國家標準和有關規定進行裝卸、運輸與儲存，并符 合國內、國際相關的裝卸、運輸與儲存的規定，見有關商務合同條款。

（5）完成并提供全部廠商文件；

1.1供貨方提供的資料應使用國家法定單位制即國際單位制，語言為中文。進 口部件的外文圖紙及文件應由供貨方免費翻譯成中文。

1.2資料的組織結構清晰、邏輯性強。資料內容要正確、準確、一致、清晰、 完整，滿足工程要求。

1.3供貨方應根據招標書提出的設計條件，技術要求，供貨范圍，保證條件等 提供完整的標書文件和圖紙資料。圖紙資料的交付進度應滿足工程進度的要求。 供貨方應在合同簽定后10天內給出全部技術資料清單和交付進度，應滿足設計 院的施工圖設計要求，并經買方確認。

1.4供貨方提供的技術資料一般可分為投標階段，配合工程設計階段，設備監 造檢驗及施工調試、試運、性能驗收試驗和運行維護等四個方面。供貨方須滿 足以上四個方面的具體要求。

1.5對于其它沒有列入合同的技術資料清單，卻是工程所必需的文件和資料， 一經發現，供貨方也應及時免費提供。

1.6供貨方要及時提供與合同設備設計制造有關的資料。

L7提供設備安裝、調試和試運說明書，以及組裝、拆卸時所需用的技術資料。

L8供貨方提供的其它技術資料(買方提供具體清單和要求，供貨方細化，買方 確認)0

L9檢驗記錄、試驗報告及質量合格證等出廠報告。

(1) 產品檢驗合格；

(2) 制造、檢驗記錄；

(3) 主要零部件材料檢驗合格、主要零部件材料試驗報告；

(4) 性能試驗報告；

(5) 電氣試驗報告；

(6) 供貨方要求的其他記錄、試驗報告和

2.0設備和備品管理資料文件(包括設備和備品備件發運和裝箱的詳細資料，. 設備和備品備件存放與保管的技術要求)。

2. 1詳細的產品質量文件(包括材質、材質檢驗、焊接、熱處理、加工質量、 外形尺寸、水壓試驗和性能檢驗/試驗等)的證明。

2.2供貨方所提交的技術資料內容至少應包括本附件中所要求的。如買方在工 程設計中需要本附件以外的資料，供貨方應及時無償?shù)靥峁?

2.3供貨方提交給買方的每一批資料都應附有圖紙清單，每張資料都應注明版 次，,當提交新版資料時應注明修改處并說明修改原因。提交技術文件應經買方 確認、查收。

(6) 設備的“三包”技術服務；

1.1供貨方現場服務人員的目的是使所供設備安全、正常投運。供貨方要派合 格的現場服務人員。

1.2供貨方現場服務人員應具有下列資質：

1.2.1遵守法紀，遵守現場的各項規章和制度，遵守煤礦安全規程；

1. 2.2有較強的責任感和事業心，按時到位；

1.2.3 了解合同設備的設計，熟悉其結構，有相同或相近機組的現場工作經驗， 能夠正確地進行現場指導；

1-2.4身體健康，適應現場工作的條件。

1.2.5在安裝和調試前，供貨方技術服務人員應向買方技術交底，講解和將 要迸行的程序和方法。

1-2.6設備的保質期為投產后2年。在安裝、調試及保質期內，凡因設備質量 問題所造成的部件損壞由供貨方負責免費修理直至更換。質保期后，供貨方應 長期有償優惠供應備品備件。

1.2.7供貨方將用于設計、工藝、設備和材料所用的版的全部規范和標準 （包括補遺篇和制造廠工廠標準）提供給買方，同時應提供所有用于工廠/現場 試驗和驗收的規范和標準。

L3為使合同設備能正常安裝和運行，供貨方有責任提供相應的技術培訓。培 訓內容應與工程進度相一致。

1. 4供貨方應選派技術熟練的、有資歷的技術人員進行培訓課程的課堂講解和對 培訓人員的實際操作進行指導和監護，解釋供貨方所供設備范圍內的所有技術 問題和解答培訓過程中碰到的技術問題。

1.5培訓計劃和內容由供貨方在投標文件中列出。

1.6培訓的時間、人數、.地點等具體內容由買方和供貨方雙方商定。

L7供貨方為買方培訓人員提設備、場地、資料等培訓條件，并提供食宿和 交通方便。

L8設備調試時，供貨方派調試到現場，指導和監督買方的運行人員進行 設備的運行操作。供貨方應提供調試計劃、調試順序、調試項目和方法、包括 調試圖、相關系統圖、供電范圍、調試程序、實驗時間和安全措施等。

4、標準規范 4. 1總則

4.1.1供貨方必須保證提供符合本技術規范和相關的國際、國內工業標準的優質產 品。對國家有關安全、環保等強制性標準，必須滿足其要求。

4.1.2本技術協議是合同的組成部分，與合同一并使用具有同樣的法律效用。

4.2采用的標準、規范及規定，包括但不限于此：

防爆圖像型自動跟蹤定位消防炮滅火系統的設計、制造、測試應滿足國內相關 的規程規范的要求。本系統的設計、安裝、調試、驗收、監制應滿足以下規范和標 準，包括但不限于：

《火災自動報警系統設計規范》(Gb50116-20i3)

《建筑設計防火規范》(GB 50016-2014, 2018年版)

《自動噴水滅火系統設計規范》(Gb50084-2017)

《固定消防炮滅火系統設計規范》(Gb50338-2003)

《自動跟蹤定位射流滅火系統技術標準》(GB51427-2021)；

《民用建筑電氣防火設計規程》(DG/TJ08-2048-2008)；

《性環境第1部分：設備通用要求》(GB3836. 1-2010)

《性環境第2部分：由隔爆外殼“d”保護的設備》(GB3836.1 -201。)

《消防炮通用技術條件》(GB19156-2003)

《遠程消防炮系統通用技術條件》(GB19157-2003)

以上標準若有更新，則以版本為準，如上述規范和標準之間，或它們與本 技術條件書之間有重大原則性沖突時，供貨方應及時用書面形式向買方提出解決方 法的建議，并由雙方共同協商處理。

?當技術規范標準和規定之間不一致時，以較嚴格者為準執行。買方對制造商的 圖紙及文件的評閱不能免除供貨方滿足訂單要求所承擔的責任。

5、技術要求

5. 1.1本技術規格書規定了中國石化長城能源化工(寧夏)有限公司所需風機設備 的技術性能、保證指標；設備、電氣的供貨范圍.；設備的設計、制造、檢驗、安裝、 試驗采用的規范及標準、資料提供和進度等。

5. L 2報價文件中要提供詳細的技術方案和說明。詳細敘述設備的技術特點，詳細

介紹設備的工作原理，提供詳細的設備明細表（含材質、規格、重量、性能參數等）、 運轉設備數據表、主要零部件材質清單（處理方式及達到的標準）、備品配件清單、 買方擬參加的檢驗和試驗項目內容清單，給出各相應的數據表、性能曲線、設備的 性能保證及各種技術附圖（如設備結構圖、常用配件圖等）。

5.1.3系統安全性好，電氣設備、機械設備等均按照設計要求設計。

5.1.4所用的材料及零部件（或元器件）應符合有關標準。外購配套件須選用優質、 節能、的產品，并有生產許可證及產品檢驗合格證，嚴禁采用國家公布的淘汰 產品。重要部件需取得買方認可或，目前國內產品質量尚不過關的部件，可選 用進口產品。供貨方應對外購部件及材料進行檢驗，并對其質量負責。

5.1.5供貨方提供的設備應功能完整，技術，并能滿足人身安全和勞動保護條 件；

5.1.6所有設備均應正確制造，在正常工況下均能安全、持續穩定運行，而不應有 過度的應力、振動、溫升、磨損、腐蝕、老化等其它問題。買方不接受帶有試制性 質的材料及部件。

5. L 7供貨方對設備與附件材料的選擇負有完全責任。供貨方合理地選擇輸送設備 用材料，材料的使用和設備各零部件的使用條件相適用。

5.1.8供貨方按有關標出主要零部件材料牌號。對主要零部件的材料選用，報 價方應在技術中給以說明。使用的零部件具有良好的互換性。

5.1.9系統運行穩定，設計合理、系統自動化程度高。

設備認證要求

供貨方提供的所有系統中的消防設備必須是經中國國家消防裝備質量監督檢驗中心 檢驗合格的產品。

5. 1.9.1防爆自動消防炮必須要有《國家消防裝備質量監督檢驗中心》岀具的型式 檢測報告。

5. 1. 9. 2防爆自動消防炮成套設備必須要有國家機構岀具的成套設備防爆合格 ，防爆合格證和消防認證產品型號必須一致。

5. 1.9.3防爆自動消防炮必須要有認證，在產品型號中有防爆標識。并在中國 消防信息產業網進行備案。確保消防炮系統順利驗收通過。

5. 1.9.4投標產品制造廠商須通過第三方認證和頒發的IS09001質量管理體系、

IS014001. IS018001等相關認證。

5. 1.9. 5功能描述及要求

防爆圖像型自動跟蹤定位消防炮滅火系統由下列主要設備組成：大空間火災探 測報警部分（包括但不限于防爆圖像型火災探測裝置、火災報警控制器等）、防爆 型自動跟蹤定位消防炮滅火系統部分（包括但不限于防爆自動消防炮、防爆現場手 動控制箱、防爆電動閥、水流指示器、信號閥、控制主機等）、消防集中控制中心 設備（包括但不限于信息處理主機、消防炮集中控制器、消防炮泵聯動控制盤、視 頻記錄管理系統、數據傳輸接口、UPS電源、顯示器等）。

防爆圖像型自動跟蹤定位消防炮滅火系統整套系統應具有如下功能：

（1） 全自動滅火功能。當發生火情時，火災探測器探測到火災，向系統信息處理主 機發岀報警信號，信息處理主機向火災自動報警系統發出報警信號，同時消防炮集 中控制盤自動啟動相應位置的消防炮，通過消防炮上的水平、垂直掃描探測機構進 行搜索定位并鎖定著火源后，啟動水泵、打開電動閥，消防炮噴水滅火。著火源熄 滅后，恢復初始狀態。在整個搜索、定位及滅火過程中錄像機自動進行全程實時錄 像。

（2） 遠程控制滅火功能。當發生火情時，火災探測器探測到火災，將火災信號傳至 消防控制中心，控制中心值班人員手動選擇并啟動相應的消防炮，將炮位攝像機的 視頻圖像顯示在主控操作臺的顯示屏上，遠程操縱炮進行搜索定位并鎖定著火源， 按下啟動按鈕啟動水泵、電動閥，消防炮噴水滅火。著火源熄滅后，恢復初始狀態。 在整個搜索、定位及滅火過程中錄像機自動進行全程實時錄像。

（3） 現場人工控制滅火功能。若現場人員發現著火點，并確定不宜用常規方式（滅 火器等）滅火時，可直接打開最近的消防炮現場控制箱箱門，按下報警按鈕或任意 控制按鈕，產生報警信號，傳遞至信息處理主機。消防炮系統信息處理主機自動啟 動相對應地理位置的消防炮電源，同時通過通信接口向火災自動報警系統主機發岀 火災報警信號和著火源的地址，由火災自動報警系統主機發岀火災報警并進行相應 的聯動操作。現場消防人員操縱手控盒中的按鈕，將炮口對準火源，按下啟動按鈕, 啟動水泵、電動閥，消防炮噴射滅火，著火源熄滅，恢復初始狀態。在現場操作的 同時炮位攝像機將現場的視頻圖像顯示在主控操作臺的顯示屏上。在整個搜索、定 位及滅火過程中錄像機自動進行全程實時錄像。

現場手動控制盤具有優先控制權。

5. 1.9.6現場控制箱

消防炮控制系統應具有現場手動操作功能，同時系統設有現場控制箱?，F(xiàn)場控制箱 采用防爆材質（鑄鋁）,防護等級為EXdIIBT4/IP65,箱門為外扣并和箱體齊平，具 備防雷輸入端子，有防雷功能。現場控制箱為下進線；箱內各元件應有和控制原理 圖一致的中文標識。消防炮現場控制盤位于綜合樓內，具有人工操縱消防炮旋轉、 消防泵啟停及其他設備運行，實現就地操縱消防炮滅火功能，同時具有與主控室內 的主盤連接并向它發送信號，使主盤能報警、顯示和控制有關的消防設備等功能。 封閉煤場消防炮控制系統應接收來自集中控制盤的指令，同時集中控制盤具有直接 啟動消防炮的按鈕功能。

為方便巡檢人員現場操作，配置消防炮控制遙控器二臺，現場控制箱需配置遙 控器信號接口。

5. 1.9. 7火災探測器

防爆圖像型大空間火災探測器利用高性能視頻處理器對火焰特征進行分析，如 顏色信息、形狀信息、閃爍跳動頻率、變化趨勢等，通過多特征綜合判斷火災信號。 探測靈敏度可現場編程靈活設定，以滿足不同場所需要。

火災探測器的布置數量和位置應保證達到儲煤場覆蓋率，保證無盲區、無 死角；應具有抗干擾功能、良好的火焰識別能力，對陽光及室內強光等應能。 火災探測器應具有探測距離遠、探測靈敏度高、適應煤場火災危險特點，確保在其 監控區域內，一旦發生火情，可以迅速可靠的發出報警信號。火災探測器應具有防 止誤報的功能，能抗灰塵附著、抗電磁干擾、抗?jié)穸扔绊?、抗腐蝕。

5. 1.9.8其他系統

供貨方提供的與自動消防炮相配套的防爆探測裝置、防爆電動閥、水流指示器、 信號閥、防爆現場手動控制箱、監視器、攝像機、硬盤錄像器、不間斷電源、信號 處理器、圖像監視器、視頻光纖收發器、總線光纖收發器等設備，以及計算機控制 系統等，均應滿足前文所列各項國家相應規范，并與本工程的消防配套設施。

5. 1.9.9纜線及接口要求

買方僅將電源送至消防炮集中控制柜及現場消防炮控制箱處，其電源電纜由買 方負責。由現場信號轉接箱至消防炮控制箱纜線、消防炮控制箱至現場所有傳感器、

圖像型火災探測器、電動閥等的其他所有電纜由供貨方負責。

5. 2. 7水平回轉角0° ~+360° ,俯仰角度-90° ~+30°

5. 2.8定位時間 W30S

防爆等級 Exd II BT4

噴水型式具有直流-噴霧轉換功能

通訊方式 CAN總線

5.2.9可重復啟動、抗干擾能力強、通訊距離遠、安裝維護方便

6. 性能保證與考核

7.1供貨方保證提供的全套自動消防炮能完全滿足設計圖紙的要求。在規定的質保 期內，供貨方對由于質量缺陷而造成的性能不達標承擔全部責任。

7. 2如因自動消防炮質量等原因,造成該自動消防炮無法運行，供貨方應承擔全部責 任并承擔因此造成的所有費用。

7.3如因自動消防炮制造質量等原因造成自動消防炮不能滿足消防安全要求，按退 貨處理并承擔相關責任及費用。
