恒溫恒濕試驗箱又名高低溫交變濕熱試驗機是電工電器、航空、汽車、家電、涂料、科研等領域必備的測試設備，用于測試和確定電工、電子及其他產品及材料進行耐干、耐旱、耐寒、耐潮濕等試驗溫度環境變化后的參數及性能。

一、恒溫恒濕試驗箱技術參數：

型號

GH-A01-80L

GH-A01-100L

GH-A01-150L

GH-A01-225L

GH-A01-408L

GH-A01-800L

GH-A01-1000L

內箱尺寸 寬深高cm

40*40*50

40*50*50

50*50*60

60*50*750

80*60*85

80*100*100

100*100*100

常規款外箱尺寸寬深高cm

90*90*162

90*100*162

100*100*172

100*110*185

110*130*195

130*150*210

150*150*210

窄款外箱尺寸  寬深高cm

67*100*162

75*100*165

76*113*166

--

--

--

--

系統

平衡調溫溫濕控制系統

溫度范圍選型

A型-20℃至150℃          B型-40℃ 至150℃         C型-70℃ 至150℃

濕度范圍

20%-98%RH

溫度波動度

±0.5℃

±1℃

溫度均勻性

±1℃

±1.5℃

升溫速率

2-4℃/min（非線性控制、空載）

降溫速率

0.8-1.5℃/min（非線性控制、空載）

內置材料

不銹鋼以及鏡面光板（SUS304）

外箱材料

不銹鋼霧面線條處理

保溫材質

硬質發泡及玻璃棉

控制系統

采用中英文觸摸式

冷凍系統

采用法國“泰康”系列制冷系統

保溫裝置

無熔絲開關，壓縮過載過熱保護、超溫、缺水、缺相保護，故障報警系統

電壓

220V

220V

220V

380V

380V

380V

380V

功率

4.5KW

5KW

5.5KW

6KW

7KW

9KW

11KW



二、設備概述及用途：

恒溫恒濕試驗箱又名（高低溫交變濕熱試驗箱）主要用來測試各種材料耐熱、耐寒、耐干、耐濕的性能。本機采用中英文顯示彩色觸控式屏幕畫面，操作簡單，程序編輯容易，可顯示完整的系統操作狀況相關數據、執行及設定程序曲線。運轉中發生異常狀況，屏幕即刻自動顯示故障原因及提供排除故障方法。

恒溫恒濕試驗箱適用于各種電子零部件、五金家電、塑膠材料、汽車、醫療、化工、通訊等行業產品的耐熱、耐寒等溫濕試驗環境下反應情況。適合各行業的產品研發、設計、生產、檢驗等部門溫濕度環境測試之用。

試驗設備工藝流程：鈑金設計―――鈑金加工―――電路裝配―――冷凍裝配―――飽壓三天―――水路裝配―――風道調試―――溫度調試―――濕度調試―――運行三天―――溫濕度校準―――確認合格―――全方位外觀檢測―――確認出廠。



三、可程式恒溫恒濕試驗箱標準：

試驗箱滿足標準

1） GB/T10592-2008高低溫試驗箱技術條件；

2） GB/T2423.1-2008 低溫試驗箱試驗方法；

3） GB/T2423.2-2008 高溫試驗箱試驗方法；

4） GB/T2423.3-2006 濕熱試驗箱試驗方法；

5） GB/T2423.4-2008 交變濕熱試驗方法；

6） IEC60068-2-1990 低溫試驗箱試驗方法；

7） GJB150.3 高溫試驗；

8） GJB150.4 低溫試驗；

9） JB150.9 濕熱試驗。











四、可程式恒溫恒濕試驗箱詳細配置：

〔一〕、箱體材料與結構

1. 內箱材質：鏡面不銹鋼板（國 標SUS#304厚1.0mm）；

2. 外箱材質：鏡面不銹鋼板（國 標SUS#304厚1.0mm）；

3. 保 溫 層： 100mm厚絕緣耐燃防火硅酸鋁高密度PU發泡或超細玻璃纖維棉；

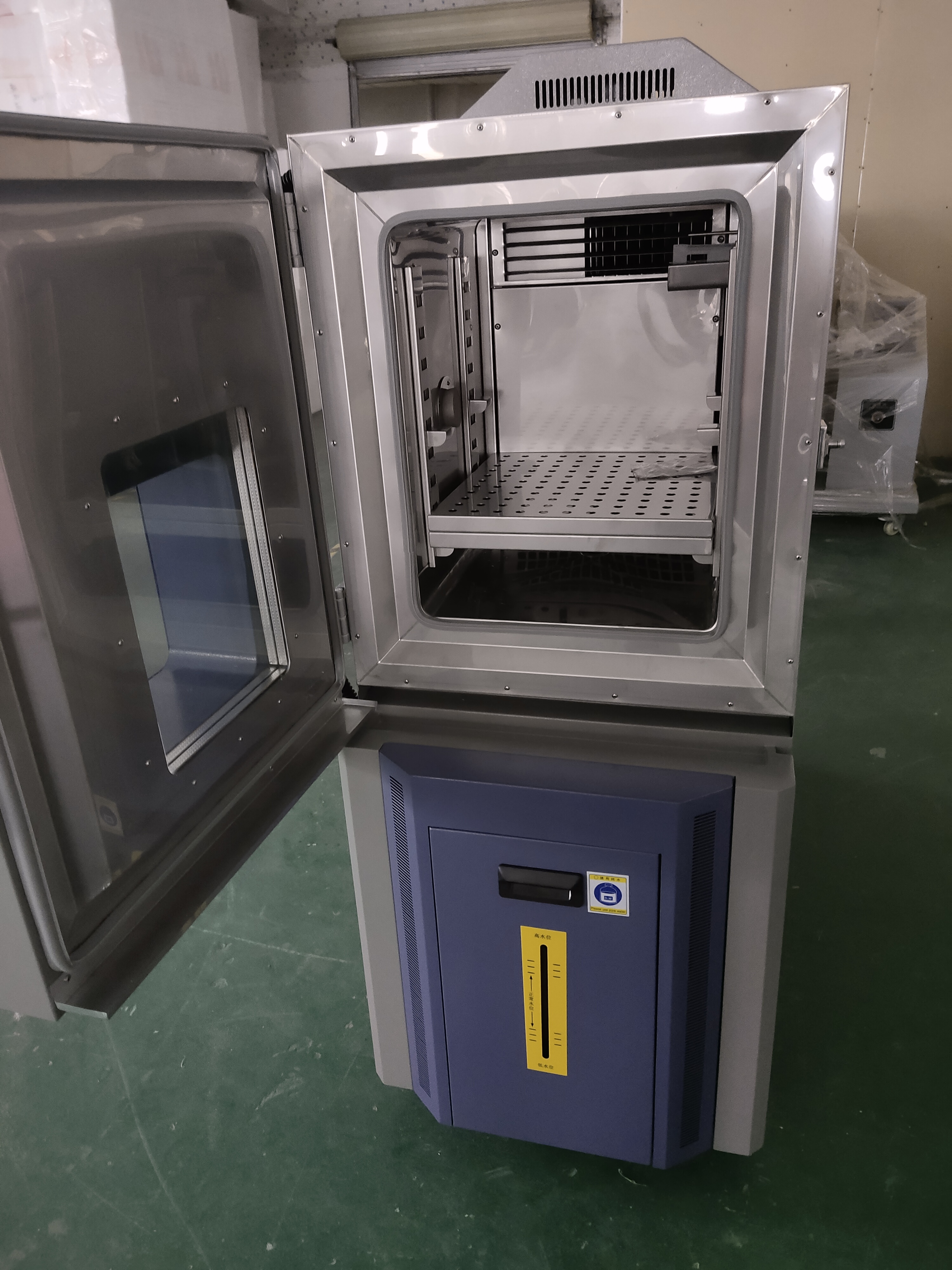

4. 箱    門：左開、單開門，平面嵌入式無反作用把手，雙層耐高低溫硅膠密封圈，可有效隔絕內部溫度泄漏（如下圖）；





5. 觀測視窗：明亮、視野寬廣的觀測窗，四方形觀測窗尺寸（寬350mm*高350mm），采用飛利浦高亮度節能熒光燈照明，保持箱內明亮，利用內嵌式電加熱發熱體及三層真空鍍膜玻璃，可防止水蒸氣或冷凝結水，無須雨刷除霧，隨時保持清晰的觀測試驗箱內的狀況。

6. 測試孔：可外接測試電源線及信號線，箱體左側直徑￠50mm測試孔1個（附不銹鋼孔蓋1只，硅膠塞頭1只（可選配￠100mm或￠150mm及多個）；

7. 機臺移動及定位：箱體底部裝有萬向腳輪4個，強力螺栓之高強度橡膠支撐腳4個（高度可調），以方便固定放置位置，調整箱體平衡；

8. 箱內置物架： 不銹鋼SUS#304方型沖孔網狀置物盤2個，不銹鋼可調整間距卡槽兩套（兩側面）

       9、控制面板：

1) 5.5～7寸彩色觸摸屏溫濕度控制器一個；

2) 電源按鈕開關、報警指示燈各一個；

3) 通訊接口：標配USB、RS232接口，可用U盤轉存或連接電腦控制、設置參數、打印曲線報表等，另有LAN接口（選配）可通過網線連接電腦控制。

〔二〕、溫濕度加熱加濕系統：

1. 加熱系統： 采用完全獨立的鎳鉻合金電加熱絲，電阻率大、電阻溫度系數小，其強度高，耐高溫、低溫、濕熱，在高溫下變形小且不易脆化，自身加熱溫度可達1000～1500℃，無磁性，耐腐蝕性強，使用壽命長。 如下







2. 加濕系統:

1) 加濕裝置：SUS#314無縫不銹鋼蒸發式加濕器+自動補水系統+防干燒保護，速度快,控精度高；

2) 除濕采用機械制冷除濕，利用制冷系統將空氣冷卻到露點溫度以下，使大于飽和含濕量的水汽凝結析出，這樣就降低了箱內濕度。

3) 供水裝置：供水箱置于試驗箱體后側的下部，便于補充供水（容量約為15L），供水箱附有水位刻度觀測窗口，并全部采用SUS#304不銹鋼制作（如上右圖），永 不生銹，方便清洗，補水方式采用手動加水，以及連接水管自動供水兩種方式。

3.送風循環系統：

1) 空氣循環系統采用低噪音耐高溫鋁合金電機、不銹鋼加長軸心、多翼式鋁合金離心風輪；

2) 特殊設計導風板+強制送風循環系統：可上、下、左、右調整出分口風向，以保證溫、濕度均勻分布；

4.控制方式：平衡調溫控制系統(B)，以P.I.D.方式控制SSR 固態繼電器實現高精度無觸點開關控制，使系統之加熱加濕量等于濕熱損耗量，故能長期穩定的使用；

5.加濕系統管路與控制電路分離:加濕系統管路與電源、控制器、電路板分離，可避免因管路漏水而影響電路，提高安全性。

〔三〕、制冷系統：

1.壓縮機: 采用法國“泰康”原裝全封閉式高 效率壓縮機，大容積可選用德國“谷輪”或“比澤爾”半封閉式壓縮機；







1) 結構：壓縮機一般由殼體、電動機、缸體、活塞、控制設備 (啟動器和熱保護器) 及冷卻系統組成 ；

2) 特點：

A.壓縮機是將低壓氣體提升為高壓氣體的一種從動的流體機械。是制冷系統的心臟，它從吸氣管吸入低溫低壓的制冷劑氣體，通過電機運轉帶動活塞對其進行壓縮后，向排氣管排出高溫高壓的制冷劑氣體，為制冷循環提供動力，從而實現壓縮→冷凝（放熱）→膨脹→蒸發 ( 吸熱 ) 的制冷循環，從而降低環境溫度，以及高 效率、低轉差率的大體積F級絕緣電機，保證了高制冷量、低功率消耗及運行安全性。

B.采用法國“泰康”全封閉低噪音壓縮機系列，-50～-70度采用雙組復疊制冷方式；

C.在中國及東南亞國家等不同地區不同氣候條件下長期適用，久經考驗，性能穩定；

D.獨特最 佳平衡設計，使壓縮機振動小、噪音低，運轉更為平穩；

E.電壓設計寬，單相機工作電壓180-240V，三相機340-440V，適合國內電壓要求。

2.冷媒：美國進口霍尼韋爾環保冷媒R-404A /，其ODP為0，是不破壞大氣臭氧層的環保制冷劑，具有清潔、低毒、不燃、制冷效果好等特點，大量用于中低溫冷凍系統（如下圖）；























3.風冷式冷凝器：冷凝器是放出熱量的設備，將蒸發器中吸收的熱量連同壓縮機功所轉化的熱量通過風機加快空氣對流的方式把熱量散開（可選用水冷式冷凝器）。

1) 冷凝器由紫銅管、散熱片、風機組成；

2) 銅管采用高純度無縫紫銅管，耐腐蝕，壽命長，不易破裂，1匹壓縮機用13米銅管；

3) 采用低轉速、大風量的高 效外轉子風機，獨立開關，運轉平穩、噪音低，風機馬達防水性能高（IP65），使用壽命長；

4) 散熱片采用熱傳導性能優異的親水鋁箔散熱片，防氧化、耐腐蝕，擴大散熱面積，增強翅片強度及空氣擾流效果以加速散熱；

5) 可適用于R134A4A7C等制冷劑。

4.蒸發器：吸收低溫低壓制冷劑中的熱量，與外界的空氣進行熱交換，達到制冷的效果，采用雙親水鋁箔蒸發器，負載容量自動調整；

1) 兩進兩出結構，第 一組做專做低溫用，降溫快，第二組做濕度用，鋁箔的間距相對比較寬，長時間做低溫低濕時蒸發器不結霜，省時省電；

2) 銅管采用高純度無縫紫銅管，耐腐蝕，壽命長，不易破裂，1匹壓縮機用15米銅管；

3) 散熱片采用熱傳導性能優異的親水鋁箔散熱片，防氧化、耐腐蝕，擴大散熱面積，增強翅片強度及空氣擾流效果以加速散熱；

5.制冷輔助系統：

1) 油分離器：其作用是將制冷壓縮機排出的因受高溫高壓的作用產生的油蒸汽及油滴微粒和制冷劑蒸汽混合的制冷劑氣體進行分離，以保證制裝置安全高 效地運行。采用美國艾默生原 裝 進口品牌；

2) 膨脹閥：膨脹閥是通過調節蒸發器出口氣態制冷劑的過熱度來控制進入蒸發器的制冷劑流量，采用丹麥丹佛斯原 裝 進 口品牌；

3) 干燥過濾器：主要是起到雜質過濾的作用，原理是利用多孔過濾介質的孔徑截留比介質孔徑更小的混合液體中的固體顆粒物質，一般安裝在制冷系統毛細管前端的管路上或電子膨脹閥進出端，用來分離制冷劑中的固體雜質，防止制冷系統和毛細管以及膨脹閥堵塞，確保管路系統暢通。采用丹麥丹佛斯原 裝 進 口品牌；

4) 壓力控制器：用于壓縮機制冷劑壓力控制，采用丹麥丹佛斯原 裝 進 口品牌；

5) 電磁閥：用于液態管路的開關控制，通過控制閥體的移動來開啟或關閉不同的排油孔，采用日本鷺宮原 裝 進 口品牌；

超溫保護：用于設備溫度保護系統，采用韓國彩虹原 裝 進 口品牌；

〔四〕、電子電路控制系統：

1. 所有電子元器件均使用國際知 名品牌：

1) 程序控制器：臺灣臺達PLC；

2) 交流接觸器：臺灣東元；

3) 繼電器：日本歐姆龍；

4) 時間繼電器：臺灣嘉陽；

5) 斷相與相序保護繼電器：欣靈電氣；

6) 固態繼電器：臺灣陽明；

7) 變壓器：大功率科美定制；

8) 溫濕度傳感器：采用鉑金電阻 PT-100傳感器，采集溫度范圍為-70℃～+180℃，顯示精度為0.1℃，；

9) 電源空氣開關：臺灣東元。



〔五〕、程序控制系統：

1. 控制器：7寸彩色觸摸屏，中英文界面，屏幕背光可定時、亮度可調；

2. 控制方式：定制運行、程式運行，實時顯示曲線圖；

3. 程式容量：120組，120段/組；

4. 分辨率：溫度：0.01℃；濕度：0.1%；

5. 曲線保存功能：通過USB、RS232接口，可用U盤轉存或連接電腦控制、設置參數、打印曲線報表等，另有LAN接口（選配）可通過網線連接電腦控制。







〔六〕、安全保護裝置：

1. 短路、漏電保護；

2. 電機超溫、過流保護；

3. 電源逆相與欠序保護；

4. 壓縮機過熱、過流、高壓保護；

5. 加熱器短路、超溫、過流保護；

6. 水箱缺水報警提示；

7. 線路全護套式端子。

五、使用條件：

1. 設備安裝場地及使用環境：

1) 場地平整，通風良好，設備周圍無強烈振動、無強電磁場影響、無易燃、易爆、腐蝕性物質；

2) 設備四周應留有適當?shù)氖褂煤途S護空間，背面和兩側面≥1500px，正面≥2500px；

3) 設備四周溫度：5℃～35℃±2℃，相對濕度：≤85% 。

2. 供電、供水條件：

1) 電源：AC 220/380V，兩相/三相四線+地線，50/60Hz，A20/50A獨立空氣開關控制；

2) 使用純凈水或經過濾的自來水。
