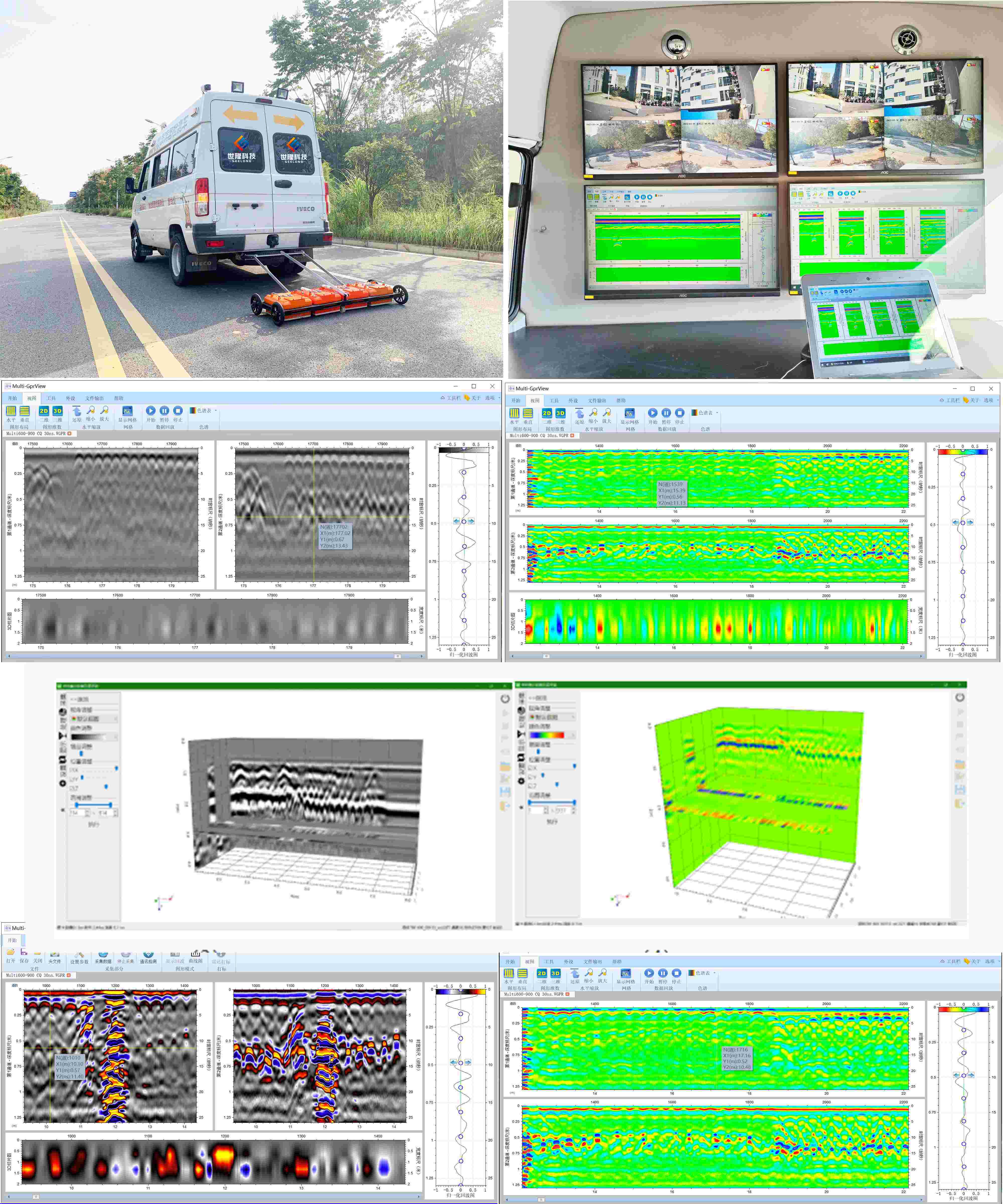

SL-VGPR車載式多通道三維探地雷達系統

產品簡介 SL-VGPR車載式多通道三維探地雷達系統，是基于寬頻帶窄脈沖電磁波技術的大型陣列雷達系統為核心，并集成了測距系統、北斗或GPS定位系統以及監控攝像系統，多信息綜合采集，可對地下目標進行陣列式多點同步聯合掃描，大限度地捕獲地下異?？臻g信息和特征信息，并對其進行坐標定位，實現從地表到地下數米的地毯式全覆蓋普查探測。 時速可達120公里/小時，極大地提高了探測和識別災害目標的質量和效率。特別適用于市政管線普查、城市道路、高速公路、鐵路、橋梁隧道、機場跑道等的災害和病害普查探測等領域。 主要應用 道路病害檢測：市政道路、高速公路結構層厚度、空洞排查檢測、道路結構強度檢測、病害檢測；路面裂縫掃描；道路塌陷動態預警等； 市政管線探測：管線具體埋深、走向、定位等地下管線分布情況； 鐵路、隧道檢測：軌道下不明物探測、道床厚度、平整度、飽滿度、沉降檢測；鐵路路基分層和邊坡厚度檢測、鐵路路基各層密實度檢測；劃分路基沉降、滲水、離析區域；定位采空區、人為坑洞、巖溶洞和排水管探測等； 橋梁檢測：橋梁施工過程中檢測：裂縫、混凝土密實度、施工監控、定期檢測等 機場道路檢測：對使用中的機場跑道進行日常結構安全檢查；對施工中的機場跑道進行質量控制；為特殊事件提供應急監測。 主要特點 1、可快速、大面積三維檢測，準確定位并量化缺陷信息； 2、探測分辨率高(可對目標進行成像識別)； 3、快速尋找隱蔽缺陷：結構層厚度不均、鋼筋不達標、不密實、裂縫、空洞、破損區、含水區、沉降區； 4、單通道多通道靈活組合變換； 5、同時采集數多道信息，并處理成高分辨率的三維圖像， 結果直觀易判讀； 6、高低頻率的三維陣列天線可同時工作，有效兼顧淺層高分辨與深層的探測 性能指標 天線頻率：?50MHz~2.0Ghz可定制 采集方式： 車載/手推車/人工拖拽 時窗范圍： 0~1000ns連續可調 采樣點數： 512~8192 樣點/掃描可選 整機功耗：＜40W 定位方式： GPS/RTK 測量方式： 距離觸發測量、時間連續測量 通道數：1-16通道可選 采集速度： 可達120公里/小時 工作溫度：-20℃～+60℃ 儲存溫度： -40℃～+80℃ 數據通訊： 以太網 電池： 12V 顯示方式： 偽彩圖、曲線圖/三維切片 數據采集軟件：一鍵匹配增益、現場自動設置參數，波速與介電常數校正、自動增益、實時濾波、疊加去噪、分段增益、數據存儲及回放、圖像處理、數據波形縮放、管徑模擬、管線自動識別、GPS設置等功能 數據處理軟件：中英雙語自由切換、增益、濾波、頻譜分析、數據拼接、地層追蹤、希爾伯特變換、偏移、道間平均、成果輸出和打印等功能。
