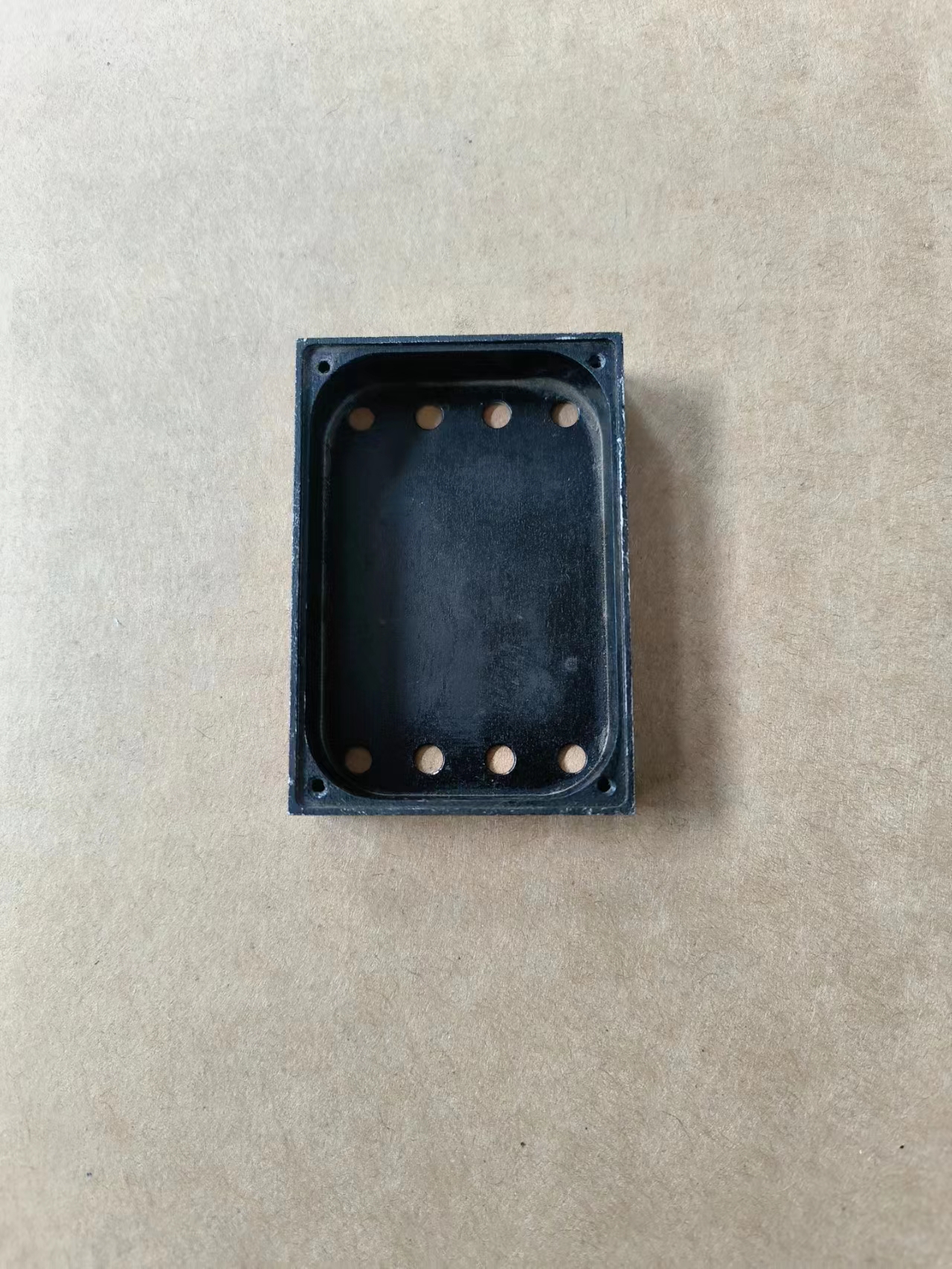

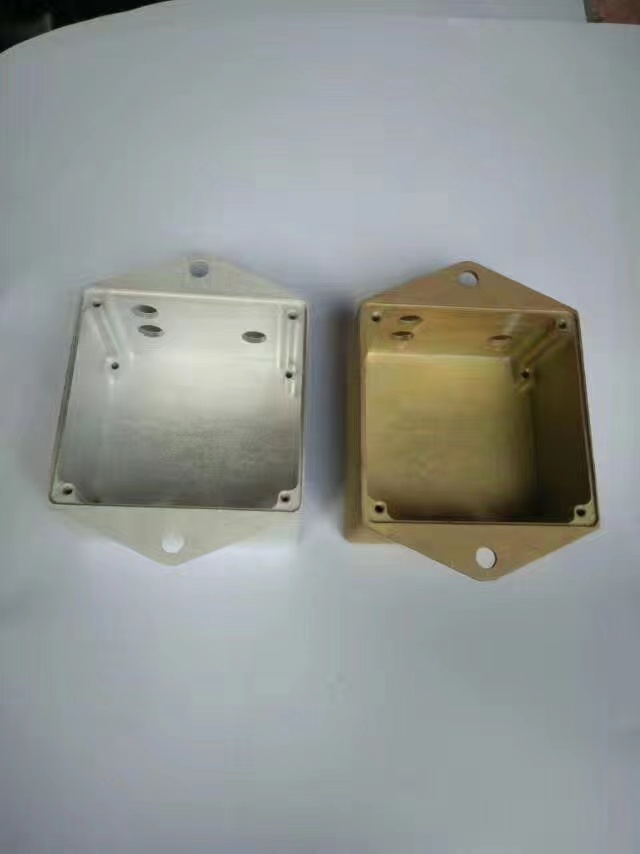

精密數控銑電源模塊外殼 數控銑電源模塊外殼廠家

精密數控銑電源模塊外殼  數控銑電源模塊外殼廠家

屏 蔽是利用屏 蔽體(具有特定性能的材料)阻止或衰減電磁干擾能量的傳輸通道,從而抑制電磁干擾。屏 蔽有兩個目的:限制內部輻射的電磁能量泄漏;防止外來的輻射干擾進入。因屏 蔽體對來自外部的電磁干擾波及內部電磁波均起著吸收能量(渦流損耗)、反射能量(電磁波在屏 蔽體上的界面反射)和抵消能量(電磁感應在屏 蔽層上產生反向電場,可以抵消部分干擾電磁波)的作用,因此它具有減弱干擾的功能。根據屏 蔽的工作原理可將屏 蔽分為以下3大類:電場屏 蔽、磁場屏 蔽及電磁場屏 蔽。


當干擾源產生的干擾是以電壓形式出現時,干擾源與電子設備之間就存在容性電場耦合,可將其視為分布電容間的耦合。為消 除或抑制這種干擾,要進行電場屏 蔽。其設計應遵從的原則是:


1)屏 蔽體要盡量靠近受保護物,而且屏 蔽體的接地必須良好;


2)屏 蔽效果的好壞與屏 蔽體的形狀有著最直接的關系。屏 蔽體如果能夠做成全封閉的金屬盒z好,但在工程實踐中還需要根據實際情況而定;


3)屏 蔽體的材料要以良導體為好,對厚度沒有嚴格的要求,只要有足夠的強度即可。在實際應用中,又把電場按靜電場和交變電場分開處理。靜電場現實中并不多見,其屏 蔽手段多采取金屬屏 蔽體接地的做法,而交變電場屏 蔽可在干擾源和敏感電路之間設置導電性能好的金屬屏 蔽體,并將金屬屏 蔽體接地,目的就是為了降低交變電場對敏感電路的耦合干擾電壓。通常交變電場對敏感電路的耦合干擾電壓大小取決于交變電場電壓、耦合電容和金屬屏 蔽體接地電阻之積。只要設法使金屬屏 蔽體良好接地,就能使交變電場對敏感電路的耦合干擾電壓變得很小。


當干擾源以電流的形式出現時,此電流所產生的磁場通過互感耦合對鄰近信號形成干擾。此時,為了抑制干擾,要施行磁場屏 蔽。磁場屏 蔽機理主要是依靠高導磁材料所具有的低磁阻,對磁通起著分路的作用,從而使得屏 蔽體內部的磁場大為減弱。
