1 產品概述

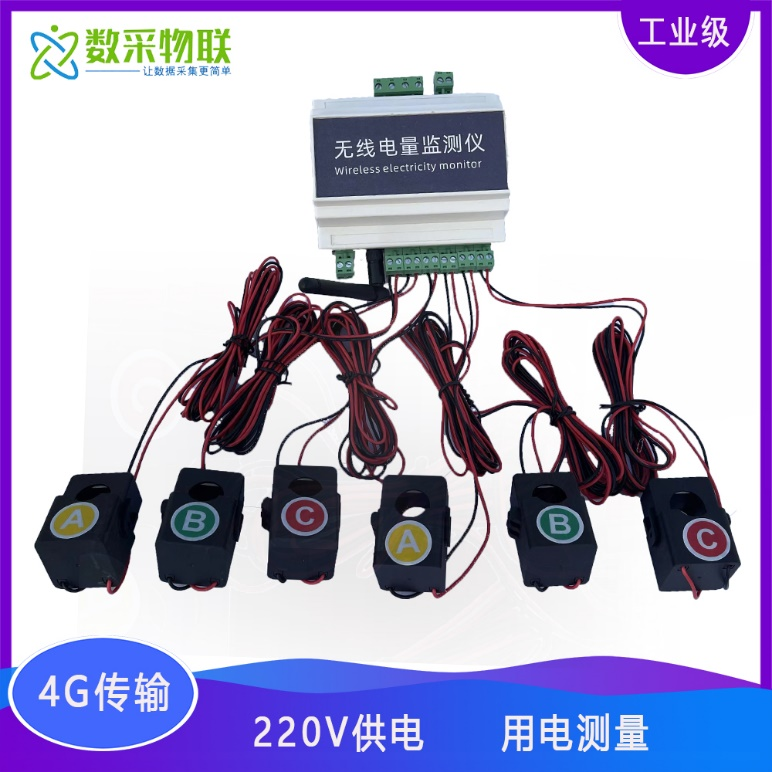

DAQ-GP-EM4G-6多回路交流無線電壓電流傳感器/電量采集監測儀搭配多路開口式互感器，可以監控采集三相電壓、電流、功率和電量等信息，可用于能耗采集監控。支持RS485和4G網絡接口，數據可以對接客戶zhi定的第三方云平臺。本產品可實現單相/三相用電信息監測，配備4G網絡接口可以直接接入物聯網，可以直接在手機微信或網站上查看用電信息。它適用于需要電量信息在線遠程監測的場景，安裝方便，外觀精美。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶zhi定的云平臺。

免費提供物聯網方案咨詢服務！

3 產品特性參數

3.1 采集特性

l 電壓測量范圍：110 ~ 250VAC

l 電流測量范圍：0~120A（其他量程可定制）

l 電壓精度：±1V（默認）

l 電流精度：±0.1A（默認）

l 功率精度：±1W（默認）

RS485 信號線接線時注意 A、B 兩條線不能接反，總線上多臺設備間地址不能沖突。

3.2 電氣特性

l 供電電源：220VAC

l 設備功耗：<=3W（默認）

3.3 通信特性

l 輸出信號：RS485 modbus/4G網絡

可定制WiFi/LoRa等其他通信方式

3.4 結構特性

l 主機整體尺寸：110×115×60mm

3.5 存儲環境

l 溫度-40℃～80℃

4 產品核心優勢

u 安裝簡單，快速部署，助力物聯網項目快速落地

u 支持自定義注冊包和心跳包，方便平臺區分設備。

u 支持任意物聯網云平臺和組態軟件，提供數據協議對接

u 支持里云、百度天工、OneNet、云主流云平臺

u 支持外接多路傳感器

u 非侵入式采集，不影響設備正常工作

u 支持遠程配置參數，FOTA遠程升級，最da限度減少現場施工維護的人員成本

5 通信協議

數據上傳方式支持RS485、TCP、UDP、HTTP、MQTT等主流通信方式，數據格式可以用modbus或者json的方式對接第三方平臺。

5.1 數據上報通訊協議解析說明

JSON格式數據報文解析示例：

{

"fac5":1,          //功率因數5

"current3":0.04,  //電流3  A

"fac 4":1,         //功率因數4

"power2":0,       //功率2   W

"energy6":0,      //用電量6  kwh

"current2":0,     //電流2  A

"fac6":1,         //功率因數6

"power5":0,       //功率5  W

"energy5":0,      //用電量5  kwh

"fac3":1,         //功率因數3

"volA":223.9,     //A相電壓  V

"power6":0,       //功率6  W

"power3":0,       //功率3  W

"current4":0,     //電流4  A

"power4":0,       //功率4  W

"id":"861658062222974",//設備ID

"volC":0.2,        //C相電壓   V

"fac2":1,          //功率因數2

"energy4":0,       //用電量4  kwh

"volB":0.1,        //B相電壓   V

"fac1":1,          //功率因數1

"current6":0,      //電流6  A

"energy1":0,       //用電量1  kwh

"power1":0,        //功率1  W

"energy2":0,       //用電量2  kwh

"current5":0,      //電流5  A

"current1":0       //電流1  A

}

6 應用場合

可用于各種場所的用電監控需求，配電柜、二級箱柜、末端的配電箱等。如:變配電室低壓配電、出線回路、居民樓或社區、智慧園區、工業園區、需要實現智能用電控制的農業科技大棚等、酒店、旅游區等配電臺區、商場、工廠、銀行、寫字樓等綜合建筑群yi院、學校等人員密集的場所、博物館、文化館等guo家級文物保護單位、磚木或木結構建筑、其他火災危險性大的電力線纜或設備需設置監控節點的位置。

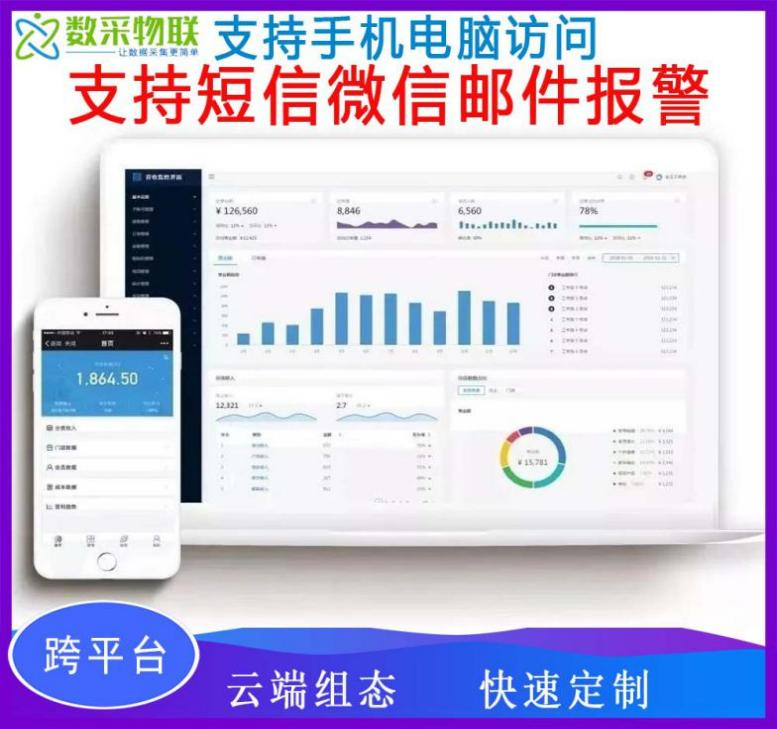

平臺網頁端數據展示示例

7 安裝注意事項

產品接線時請斷開電源!請專業電工接線操作，防止短路。
