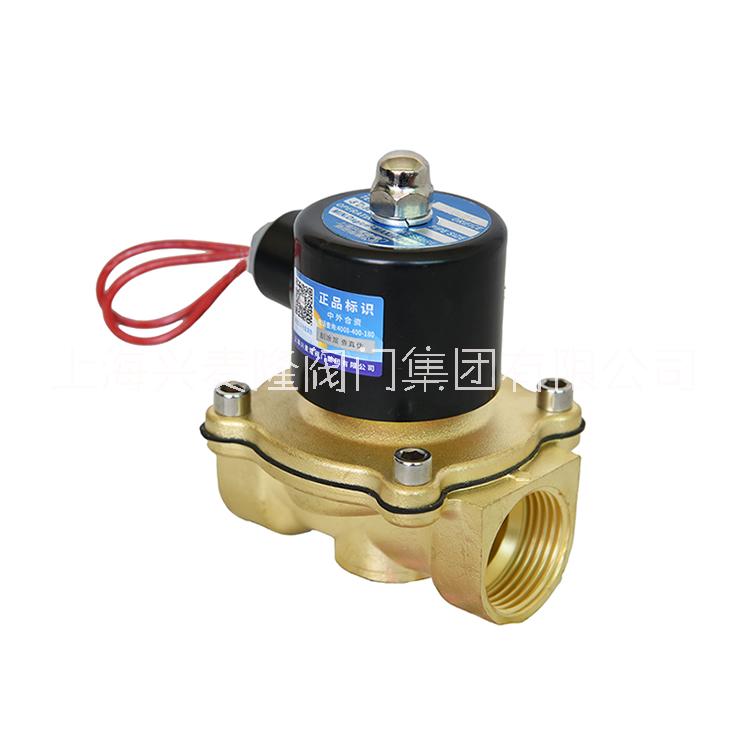

ZQDF黃銅電磁閥 產品簡介 ZQDF黃銅電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通判或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。ZQDF黃銅電磁閥產品可廣泛用于紡織、印刷、化工、塑料、制藥、食品、建材、機械、電器表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。 黃銅電磁閥工作原理 黃銅電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來擋住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。 結構規格參數 型號 ZQDF 使用液體 空氣、油、油瓦斯 動作方式 直動式 形式 常閉式、常開式 工作溫度 -5-80℃ 本體材質 黃銅 主要性能參數 型號 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y 公稱壓力（MPa） 1.60 ? 工作壓差（MPa） DN15-50 0-1.6 DN65-100 0.05-1.6 ? 介質種類 煤氣、空氣等 飽和蒸汽 過熱蒸汽或高溫氣體 水油液體 熱水 高溫水、油 介質溫度（℃） ≤60 ≤180 ≤220 ≤60 ≤180 ≤220 ? 電源電壓 AC220V，其余規格可作特殊訂貨（36V/380V/12V/24V） 使用壽命/額定流量系數（KV） 按JB/T352-94規定 泄漏量（mL/min） 按JB/T352-94.F規定 ? 功耗 50 主要外形連接尺寸 公稱通徑 內螺紋連接 法蘭連接 DN 外形尺寸 內螺紋 ? ? H L G H L D D1 D2 b f n-d 15 153 92 1/2 153 130 95 65 46 14 2 4-φ14 20 153 92 3/4 153 150 105 75 56 16 2 4-φ14 25 153 110 1 153 160 115 85 65 16 3 4-φ14 32 176 120 1-1/4 176 180 140 100 76 18 3 4-φ18 40 176 140 1-1/2 176 200 150 110 84 18 3 4-φ18 50 192 162 2 192 230 165 125 99 20 3 4-φ18 65 - - - 250 290 185 145 118 20 3 4-φ18 80 - - - 260 310 200 160 132 20 3 4-φ18 100 - - - 290 350 220 180 156 22 3 4-φ18
