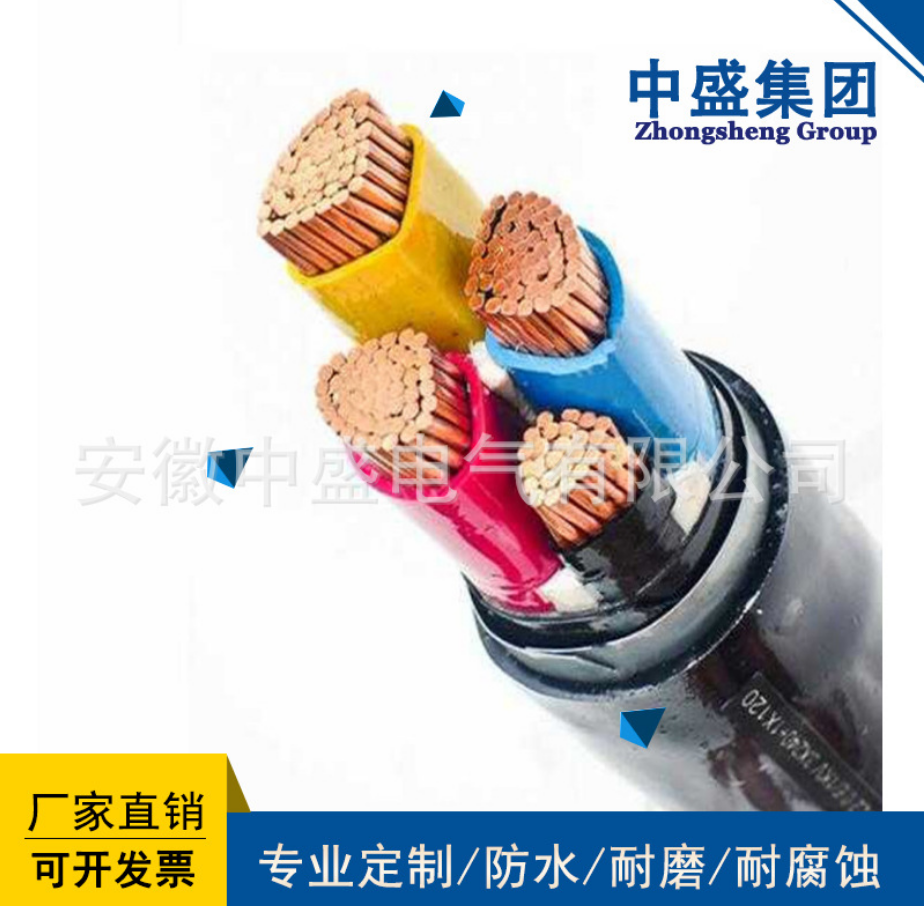

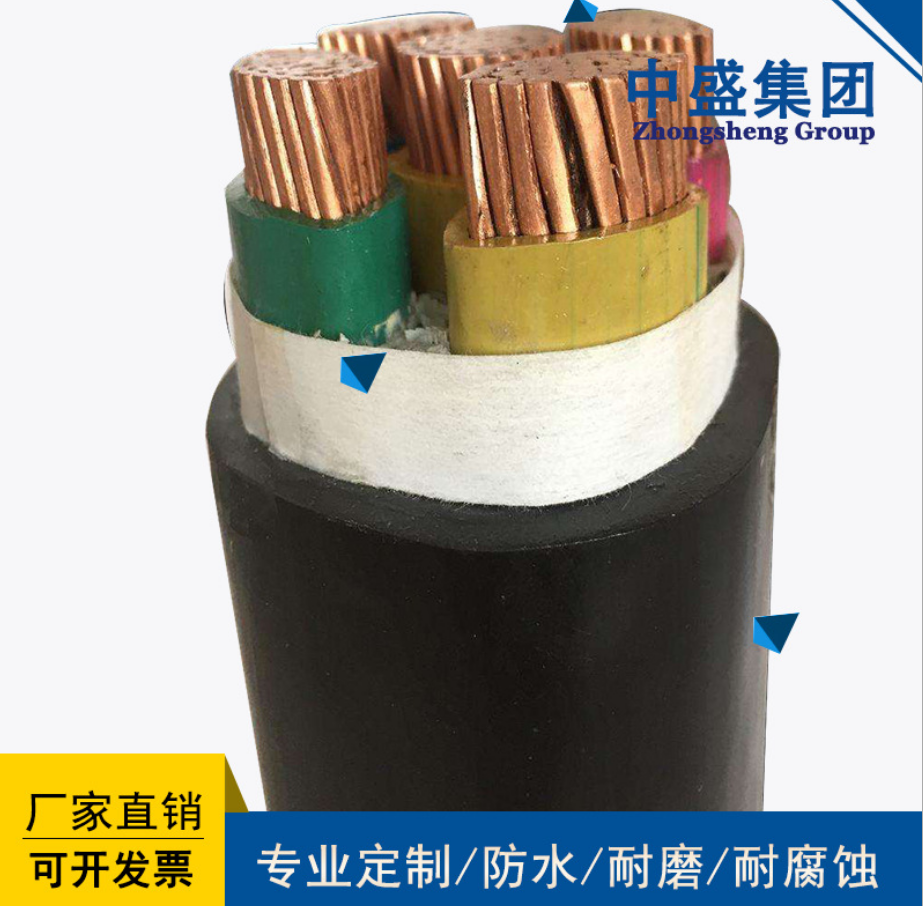

變頻電纜變頻器用電纜ZR-BPTYPLVPL 3*185+3*35

一、產品特點及用途 本產品采用復合屏bi形式，能抗強靜電耦合、電磁感應、電波、接地不良以及電源線傳導干擾，當線路出現高次諧波和旁頻諧波電流分量時，屏bi層電流總和為零，故不對外界產生干擾。該產品具有較低而且均勻的正（逆）序和零序阻抗，每一根線均匹配設計一根地線，由于地線對相線的影響是均勻的，故對于普通3 1芯電纜相比，它更有利于改善供電品質。本系列產品適用于額定電壓0.6/1KV及以下軋線軋機變頻傳動裝置及屏bi要求極嚴格的動力線路及輸配電線路，廣泛應用于冶金、電力、石化等行業。 二、產品執行標準 　　企業標準 　　阻燃耐火特性試驗執行GB12666-90標準 三、使用特性 　　1、交流額定電壓：Uo/U 0.6/1KV 　　2、電纜導體z高工作溫度： 　　　 硅橡膠絕緣180℃ 　　　 氟塑料絕緣200℃ 　　　 可熔性聚四氟乙烯（PTFE）絕緣260℃ 　　　 聚氯乙烯絕緣70℃ 　　　 交聯聚乙烯絕緣90℃ 　　3、z低環境溫度： 　　　 氟塑料及硅橡膠護套：固定敷設-60℃， 　　　 非固定敷設-15℃。 　　　 聚氯乙烯護套：固定敷設-40℃， 　　　 非固定敷設-15℃。 　　4、電纜安裝敷設溫度應不低于0℃（氟塑料、硅橡膠和丁jing護套電纜不低于-25℃） 　　5、電纜允許彎曲半徑：z小為電纜外徑的15倍。 四、基本型號及名稱 型號 產 品 名 稱 BPTVPLVPL 阻燃聚氯乙烯絕緣和護套復合屏bi變頻電纜 BPTYJPLVPL 交聯聚乙烯絕緣阻燃聚氯乙烯護套復合屏bi變頻電纜 BPTGPLVPL 硅橡膠絕緣阻燃聚氯乙烯護套復合屏bi耐高溫變頻電纜 BPTGPLGPL 硅橡膠絕緣和護套復合屏bi耐高溫變頻電纜 BPTGPLDQPL 硅橡膠絕緣丁jing護套復合屏bi耐高溫變頻電纜 BPTGPLDQPL-105 硅橡膠絕緣105℃丁jing護套復合屏bi耐高溫變頻電纜 BPTFPLVPL 氟塑料絕緣阻燃聚氯乙烯護套復合屏bi耐高溫變頻電纜 BPTFPLFPL 氟塑料絕緣和護套復合屏bi耐高溫變頻電纜 BPTFPLGPL 氟塑料絕緣硅橡膠護套復合屏bi耐高溫變頻電纜 BPTFPLDQPL 氟塑料絕緣丁jing護套復合屏bi耐高溫變頻電纜 BPTFPLDQPL-105 氟塑料絕緣105℃丁jing護套復合屏bi耐高溫變頻電纜 注：1、第5類導體可在型號后加注“R”; 　　2、導體線芯中銅絲可以采用鍍錫。 五、主要技術指標 　　1、成品電纜導體直流電阻符合GB3956規定。 　　2、成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MW·km，聚氯乙烯絕緣應不小于50MW·km。 　　3、成品電纜經受交流50Hz 3.5KV/5min電壓試驗不擊穿。 　　4、屏bi層傳輸阻抗 　　電纜100MHz時傳輸阻抗等于或小于100W/M， 　　電纜的理想屏bi抑制系數等于或小于0.7。 六、基本電纜規格及結構參數 芯數×標稱截面 導體結構（MM） （根數×直徑） z大外徑（MM） 參考重量（KG/KM） BPTVPLVPL BPTYJPLVP BPTGPLGPL BPTFPLVPL BPTFPLGPL BPTFPLDQPL BPTFPLFPL BPTVPLVPL BPTYJPLVPL BPTGPLGPL BPTFPLVPL BPTFPLGPL BPTFPLDQPL BPTFPLFPL 3×4 3×0.75 1/2.25 15.0 14.7 14.5 325 315 320 3×6 3×1 1/2.76 16.7 16.5 16.2 427 415 420 3×10 3×2.5 7/1.35 21.5 20.5 19.5 635 590 610 3×16 3×2.5 7/1.70 23.5 22.5 21.2 892 830 860 3×25 3×4 7/2.50 27.5 26.2 24.8 1380 1285 1325 3×35 3×6 7/2.56 32.8 31.2 29.6 1695 1580 1630 3×50 3×10 10/2.56 36.5 34.7 32.9 2180 2030 2095 3×70 3×10 14/2.56 45.5 43.3 41.0 2955 2755 2840 3×95 3×16 19/2.56 53.0 50.4 47.7 3955 3685 3800 3×120 3×25 24/2.56 59.5 56.6 53.6 4805 4475 4620 3×150 3×25 30/2.56 61.5 58.5 55.4 5815 5420 5590 3×185 3×35 37/2.56 69.5 66.1 62.6 7205 6710 6920 3×240 3×35 48/2.56 77.5 73.7 69.8 10855 10100 10425
