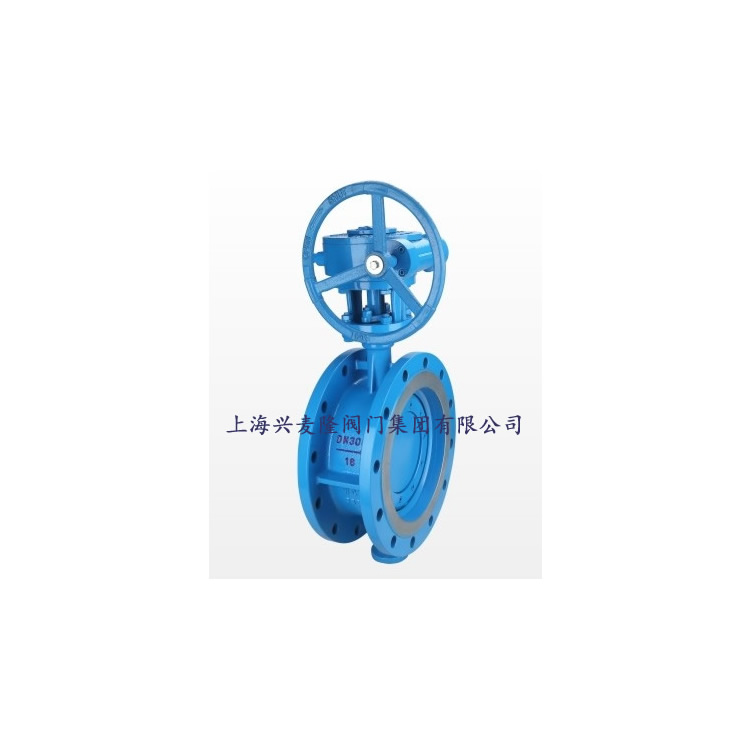

三偏心硬密封蝶閥三偏心蝶閥硬密封蝶閥上海興麥隆

上海市偏心硬密封蝶閥廠家

價格： 電議

物流： 上海市嘉定區| 賣家支付運費

可銷售總量： 500件

手機： 13310131505 郵箱： xmlfm@vip.163.com

傳真： 尚未完善 地址： 上海市上海市

聯系廠家：13310131505

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（三偏心硬密封蝶閥三偏心蝶閥硬密封蝶閥上海興麥?。?/span>

品牌： 其他
型號： CBETB
加工定制： 是
結構形式： 其他
材質： 球墨鑄鐵
連接形式： 法蘭
適用介質： 水
壓力環境： 其他
工作溫度： 其他
標準： 國標
流動方向： 單向
驅動方式： 其他
零部件及配件： 其他
用途： 其他
類型(通道位置)： 其他
適用溫度： 碳鋼：-29℃-425℃；不銹鋼：-40℃-600℃
特點介紹： 結構獨特、操作靈活、省力、方便、使用壽命長

三偏心硬密封蝶閥產品用途：

本蝶閥適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建筑、供排水管道上，是作調節流量和截?cái)嗔黧w的理想裝置。

產品特點

1、本蝶閥系吸收、消化國外技術，并結合國內用戶意見和生產中積累的經驗而精心研制的新一代產品。

2、采用三維偏心結構，閥體密封圈采用多層次密封圈結構，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄漏。

3、結構獨特、操作靈活、省力、方便、使用壽命長。

4、耐高溫、耐腐蝕、耐磨損的三維偏心。

執行標準

設計與制造：GB/T 12238、JB/T8527

法蘭連接：GB/T 9113、JB/T79、HG20592

結構長度：GB/T 12221

試驗與檢驗：GB/T13927

主要技術參數

公稱通徑	DN(mm)	50-2000				50-500
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏量	零泄漏或＜0.1×DMmm?/s（符合GB/T13927標準）
適用溫度	碳鋼：-29℃-425℃；不銹鋼：-40℃-600℃
適用介質	空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等
連接方式	法蘭、對夾、凸耳、焊接
驅動形式	蝸輪傳動、氣動傳動、電動傳動、液動傳動

主要零件材料

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鉬鋼、合金鋼、雙相鋼
蝶板	鑄鋼、不銹鋼、鉻鉬鋼、合金鋼、雙相鋼
閥座	不銹鋼、堆焊司太立等硬質合金
密封圈	不銹鋼與耐高溫板組合成多層次
閥桿	20Cr13、1Cr13不銹鋼、鉻鉬鋼、特殊材料
軸套	奧氏體不銹鋼、304氮化
填料	柔性石墨、PTFE
填料壓蓋	鑄鋼、不銹鋼
支架	鑄鋼、不銹鋼

主要外形連接尺寸

DN	L	H	H1	PN10		PN16		PN25
DN	L	H	H1	D1	Z-φd	D1	Z-φd	D1	Z-φd
50	108	350	112	125	4-18	125	4-18	125	4-18
65	112	370	115	145	8-18	145	8-18	145	8-18
80	114	380	120	160	8-18	160	8-18	160	8-18
100	127	420	138	180	8-18	180	8-18	190	8-22
125	140	460	164	210	8-18	210	8-18	220	8-26
150	140	555	175	240	8-22	240	8-22	250	8-26
200	152	605	208	295	8-22	295	12-22	310	12-26
250	165	680	243	350	12-22	355	12-26	370	12-30
300	178	800	283	400	12-22	410	12-26	430	16-30

DN	L	H	H1	PN10		PN16		PN25
DN	L	H	H1	D1	Z-φd	D1	Z-φd	D1	Z-φd
350	190	835	310	460	16-22	470	16-26	490	16-33
400	216	915	340	515	16-26	525	16-30	550	16-36
450	222	960	380	565	20-26	585	20-30	600	20-36
50	229	1020	410	620	20-26	650	20-33	660	20-36
600	267	1225	470	725	20-30	770	20-36	770	20-39
700	292	1355	550	840	24-30	840	24-36	875	24-42
800	318	1470	640	950	24-33	950	24-39	990	24-48
900	330	1545	710	1050	28-33	1050	28-39	1090	28-48
1000	410	1795	770	1160	28-36	1170	28-42	1210	28-56
1200	470	1965	890	1380	32-39	1390	32-48	1420	32-56
