[噪音分貝計 環境噪音監測]
郵箱:
手機:

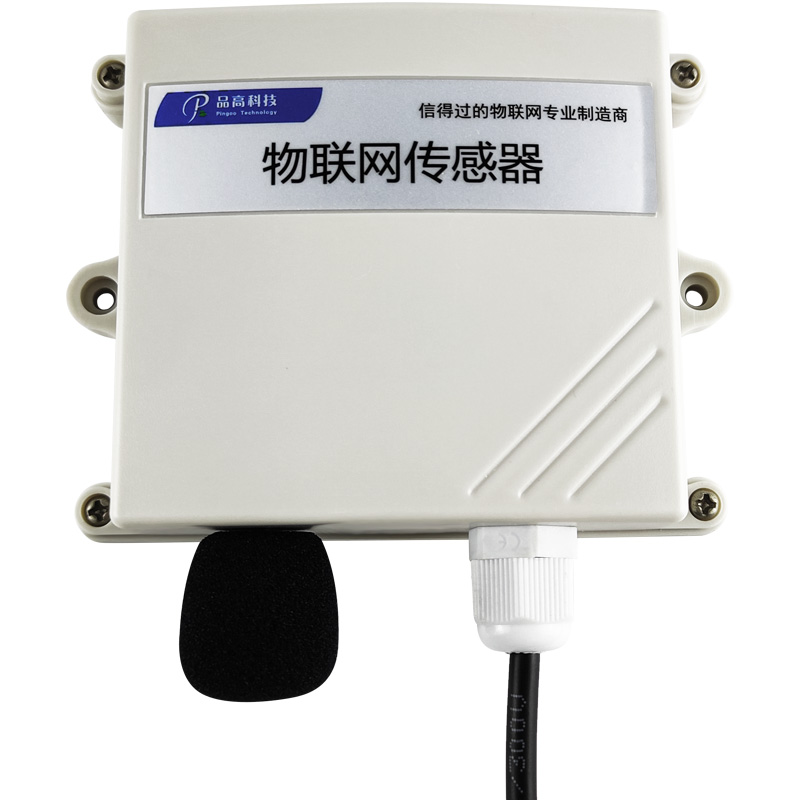

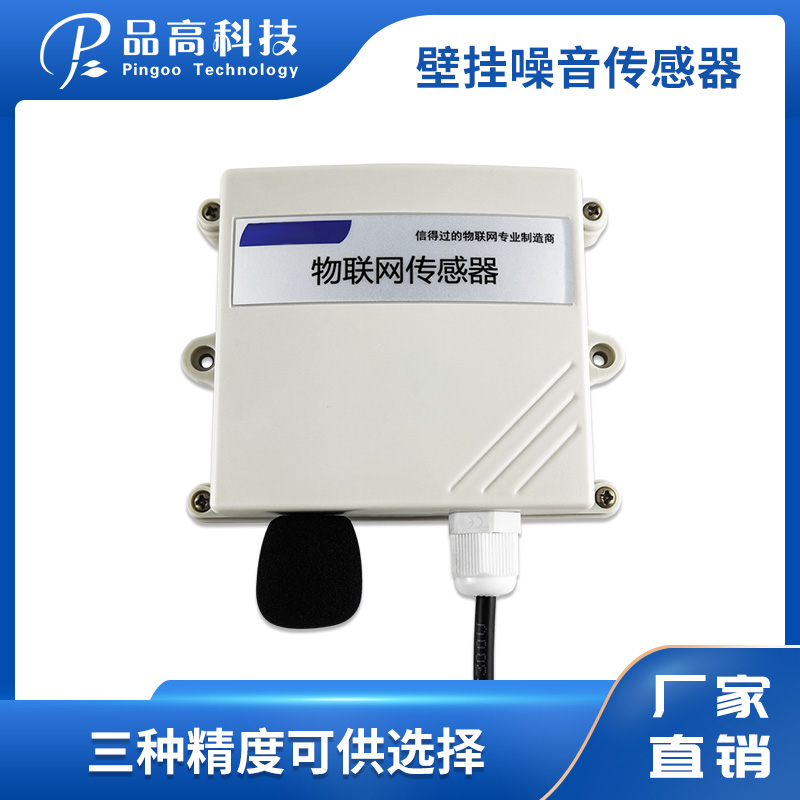

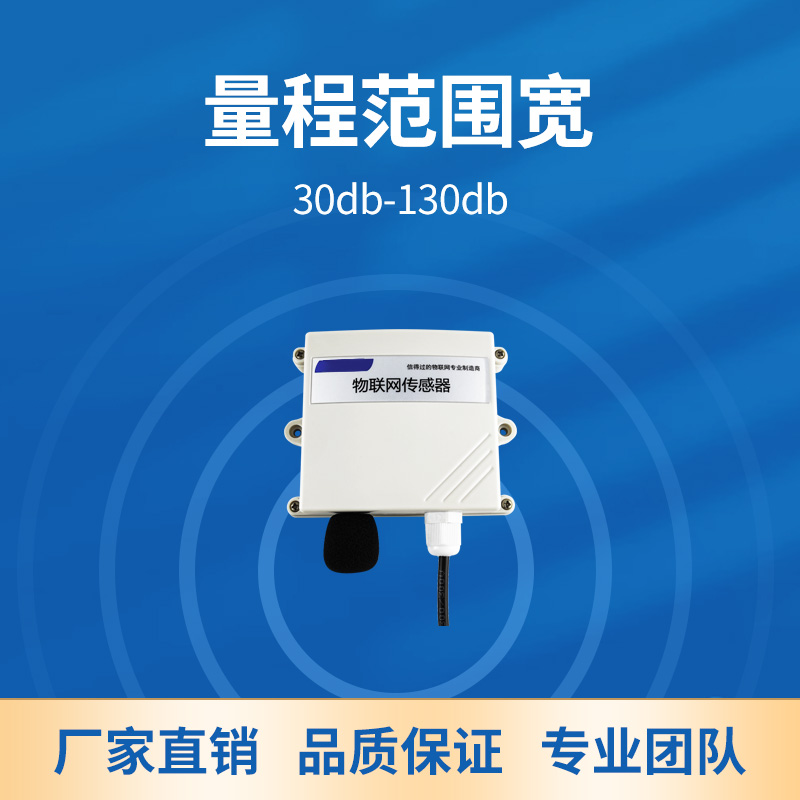

環境監測工業級噪聲監測分貝計簡介 噪音檢測傳感器模塊采用進口元器件標定輸出各種信號,直讀式噪音檢測模塊,實驗艙統一標定,數據穩定可靠。本產品被廣泛應用于科研單位、便攜式/手提式檢測儀、固定式氣體變送器、大氣環境檢測儀、揚塵噪音檢測系統、噪音監測器、檢測儀、自動化控制系統、環境噪音監控系統、工業、廠房等需要測量的場所。 環境監測工業級噪聲監測分貝計工作原理 噪聲傳感器正是由于傳感器內置一個對聲音敏感的電容式駐極體話筒,聲波使話筒內的駐極體薄膜振動,導致電容的變化,而產生與之對應變化的微小電壓,從而實現聲音信號到電信號的轉換。 環境監測工業級噪聲監測分貝計特點 1、采用聲音傳感器開發的直讀式噪音分貝檢測模塊; 2、多點標定工藝制作、檢測精度高、靈敏度高; 3、獨特的不繡鋼探頭獨立封裝設計、方便嵌入其它的設備或機殼; 4、主控板電路核心器件完全、不僅美觀更加強抗干擾能力; 5、預留多種輸出TTL/I2C、標準Modbus Rtu通訊485接口、模擬量電流、電壓可選,適用于各種應用集成。 環境監測工業級噪聲監測分貝計技術參數 1、工作電壓:4.5~5.5V或7-24V(可選) 2、功耗15mA 平均 3、分辨率:0.1DB 4、量程30-130DB 5、精度:±1.5DB 6、輸出信號: (1)TTL@3.3V或RS485通訊參數:9600,N,8,1 (2)IIC@3.3V (3)模擬量輸出:電壓0.4-2V;電流4-20mA@9-24V (4)公式 :100*(電壓值-0.4)/1.6+30 ; 100*(電流值-4)/16+30 7、接口XH2.54mm 環境監測工業級噪聲監測分貝計引腳定義 Pin1 vin 電源+ Pin2 G GND Pin3 C IIC-SCL Pin4 D IIC-SDA Pin5 B RS485-B Pin6 A RS485-A Pin7 G GND Pin8 T TTL-Tx Pin9 R TTL-Rx Pin10 G GND Pin11 Vo 電壓輸出 Pin12 Io 電流輸出 7、噪音檢測模塊封裝尺寸 8、MOBUS協議 通訊參數默認值為: 波特率9600bps,一個起始位,8個數據位,無校驗,一個停止位。 Modbus 寄存器 參數 名稱 寄存器地址 參數類型 Modbus 功能號 參數范圍及說明 默認值 噪聲值 0x0000 INT16,只讀 0x03/讀 0-1300 除以10得到實際的噪聲值。 無 Modbus從機地址 0x1000 INT16,讀寫 0x03/讀 0x16/寫 0-255 2 舉例說明 1、舉例:讀寄存器0x0000,即噪聲的測量值 請求:02 03 00 00 00 01 84 39(8個字節) 設備地址 1字節 0x02 功能號 1字節 0x03 起始寄存器地址 2字節 0x0000 寄存器數量 2字節 0x0001 校驗 2字節 0x8439 響應:02 03 02 00 25 3D 9F(7個字節) 設備地址 1字節 0x02 功能號 1字節 0x03 字節數 1字節 0x02 數據 2字節 0x00(高字節) 0x25(低字節) 校驗 2字節 0x3D9F 2、舉例:修改寄存器0x1000,即Modbus從機地址(ADDRESS) 請求:00 16 10 00 00 01 02 00 03 7A 2A (11個字節) 設備地址 1字節 0x00 功能號 1字節 0x16 起始寄存器地址 2字節 0x1000 寄存器數量 2字節 0x0001 字節數 1字節 0x02 寫入設備地址 2字節 0x0003 校驗 2字節 0x7A2A 響應:00 16 10 00 00 01 8C D8(7個字節) 設備地址 1字節 0x00 功能號 1字節 0x16 起始寄存器地址 2字節 0x1000 寄存器數量 2字節 0x0001 校驗 2字節 0x8CD8 I2C 通訊 1、注意事項 默認設備地址為0xAA 數據格式 0x0a,噪音高位,噪音低位,0x55 2、讀取例程
