一、概述

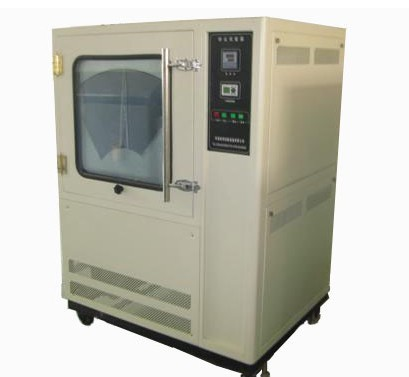

SC-500型防塵箱是依照GB4208-93(等效采用IEC60529-2001)《外殼防護等級(IP代碼)》設計制造,適用于電氣產品進行第 一位特征數字為5和6(IPX5和IPX6)的砂塵試驗.

該設備適用于電工電子產品、汽車摩托車零部件、密封件在砂塵環境中防止砂塵進入密封件和外殼的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在砂塵環境中的使用、貯存、運輸?shù)男阅堋?

本試驗箱能夠提供非層流狀的載塵垂直循環氣流,可定時控制;同時配置對被試產品外殼內進行抽氣的真空泵,并可調節抽氣量和壓差;另外,箱內配置氣流溫度控制裝置,以保證試驗在標準要求的環境條件下進行.

本試驗箱依照標準要求,采用人工模擬塵埃環境來檢驗試品的防塵能力,其具體要求和合格判定標準應按照GB4208-93(IEC60529-2001)或產品標準要求.

三、結構說明

該設備外殼采用冷軋鋼板靜電噴塑，內膽為優質不銹鋼板，外型整體美觀大方。箱門中間設有大面積觀察窗加手動雨刮裝置，可以方便在試驗過程中清晰地看到試件的試驗情況。設備的主要控制儀采用智能數顯控制儀，該設備主要控制儀采用智能數顯溫度控制儀，人性化設計的操作方法，易學易用，并且不同功能檔次的儀表操作相互兼容。輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精 確穩定。具備位式調節和AI人工智能調節功能，0.2級精度，多種報警模式。設備具有定時功能。設備加熱采用不銹鋼翅片加熱管。整個設備的吹 塵周期、振動周期均可調，并配有總試驗的定時器。

內膽材料：進口SUS不銹鋼光板。

外殼材料：優質鋼板噴塑處理。

門：鋼化玻璃門, 便于觀測試驗箱體內被測試樣狀況

試件電源插座：防塵插座

控制器：金鐘默勒可編程控制器（此控制器具備下述多種任意設定控制功能）

• a. 吹 塵時間（停、吹）h/m/s   可調
• b. 循環周期：任意可調
• c. 預設試驗時間:0s～99h99m 99s 任意可調
• d. 通電：斷—通—斷

金屬篩網尺寸：標稱線徑50um，線間標稱間距75um
吹風機：全塑離心風機
真空系統：配有壓力計、空氣過濾、調壓三聯件、連接管（真空泵另配，訂貨時說明）

性能指標

運行控制系統

本防塵試驗箱的結構及工作原理與GB4208-93(IEC60529-2001)相同,并增設了氣流加熱裝置,以便于在環境溫度較低或濕度較大的情況下使用.系統在工作時,先將烘干的標準滑石粉按2kg/M3放入砂塵箱內,然后放入試品(對于第 一種類型的試品要與真空管聯接好,啟動真空泵,并調節流量及壓差到規定值),再啟動風機,使工作室形成高密度塵霧狀,至設定的運行時間(一般為8h)為止。

四、操作說明

使用前的準備
電源連接:
將本防塵箱電源線(三相四線:A、B、C、N)通過外設保護開關(用戶配置)與電源連接。

用導線將防塵箱背面底部的接地端“”與大地可靠連接.

氣流方向調整:

• 將面板按鈕開關均置于釋放狀態(關斷).然后接通外設保護開關,再接通防塵箱背面的開關.
• 關閉防塵箱的前門,按下“電源”開關(紅燈亮),然后再按下“風機”開關,此時,防塵箱內出風口處應有氣流吹出(或見到出廠試機時的殘留滑石粉噴出).否則,應關斷電源,在外設保護開關處將本機電源線的A、B、C三相任意兩條線相交換連接,然后再接通電源與風機,氣流便會從箱內頂部的出內正常吹出.

滑石粉干燥處理:

• 取出滑石粉2kg用紗布袋封好置于干燥箱內烘干處理5h以上備用.
• 其余滑石粉也可烘干后放在密封的容器內.

試驗操作說明

• 控制面板置位:
• 將面板按鈕開關置于釋放(關斷)狀態.
• 將流量計旋鈕置于適中位置,順時針—流量減小,逆時—流量增大.

定時器設定:

• 總運行時間:根據標準要求可進行按鍵設定,一般最 大運行時間設定8h(出廠已設定8h)
• 震擊時間:出廠時設定為震擊30S,可以通過按鍵改變?cè)O(shè)定值,其中左側按鍵為震擊時間設定,右側按鍵為停止時間設定.中間和右端按鍵為H、M、S(時間單位)設定.
• 3.溫度控制:
• 按下“電源”、“風機”和“加熱”開關,此時溫度表顯示當前氣流溫度值(上)和溫度設定值(下).如若改變氣流溫度,可按?(減小) 、▲(增大)進行改變?cè)O(shè)定值.氣流溫度便控制在設定值以下.但這個設定值要經過一定的時間才能達到,并有一段時間沖現象.
• 4. 試驗準備:
• 對于標準中規定的第 一種類型試樣,應將其外殼上的開孔與防塵箱內的抽氣管密封聯結(或在外殼上鉆孔后密封聯結).
• 將試樣置于砂塵箱內擱架上(居中)

五、注意事項

• 1.  “真空”開關:不可隨意接通,以避免在抽氣管未與試樣密封聯結的情況下,吸入大量粉塵而造成過濾器堵塞!平時可用膠塞將吸氣口密封,以免誤操作.
• 2.  過濾器的清潔:打開防塵箱右側板(上),可見到過濾器,在正常情況下使用20次后進行一次清潔.
• 3.  滑石粉的更換:首 次加入滑石粉在試驗20次后更換.先打開防塵箱右側板(下),可見風機渦輪箱,打開渦輪箱的手動鎖緊門,用毛刷掃出滑石粉,輕拍砂塵箱會有殘留在箱壁的滑石粉流下,清潔完畢,將門鎖緊.
• 4.  防止滑石粉在防塵箱內受潮:可在試驗之前進行加熱預運行1h.但應注意加熱溫度不應超過60℃,加熱之后待箱內溫度恢復到常溫時再進行測試.
• 5.  門內在試驗之后會有滑石粉殘留現象,應及時用毛刷清 除.

六、產品成套性:
