產品名稱：華鑫歐MF金屬膜電阻器-生產廠家-批發-供應商【深圳華鑫歐電子有限公司】
- 價格： ￥ 電議
- 聯系廠家：13554875208
- 傳真：0755-29680136
- 郵箱：szhxwuwei2008@163.com
- 地址：寶安區石巖街道洲石路石頭山工業區2號3樓
產品詳情
產品參數
品牌：其他 型號：RJ1/8W-5W 加工定制：是 種類：熔斷 性能：精密 材料：金屬膜 制作工藝：膜式非線繞型 外形：圓柱形 標稱阻值：1K 允許偏差：±0.5% 溫度系數：PTC 額定功率：0.25
產品特點
■METAL FILM FIXED RESISTOR 金屬膜固定電阻 ■穩定度等級 1%.0.5%.0.25%.0.1% ■ 產品阻值范圍寬，精度高 0.1歐---10M歐 ■ 包裝、 可供散裝.編帶.(26MM.52MM).成型剪腳 ★ 適用標準： ▲ GB/T5729(IEC115-1)電子設備用固定電阻器，一部分：總規范.日本JIS標準 ▲ Q/RU270-2003(企業標準) 金屬膜電阻器詳細規范 評定水平E 結構:1.瓷心. 2.金屬皮膜 3.端帽 4.高絕緣與耐之環氧樹脂 5.焊錫良好的導線. ★ 外形尺寸： 型號 阻體尺寸 (max) 引線尺寸 D±1 L±1 d±0.05 l±1 1/8W(1/6W)1/4WS 1.5 3.2 0.40 26 1/4W 1/2WS 2.3 6.2 0.43 26 1/2W 1WS 2.8 8.5 0.50 26 1W 2WS 3.8 10.5 0.6 26 2W 3WS 4.3 14.5 0.65 26 3W 5WS 5.5 16.5 0.70 30 5W 7WS 8 24.5 0.75 35 ★ 主要技術指標：■METAL FILM FIXED RESISTOR 金屬膜固定電阻 型號 額定功耗 (W) 阻值范圍 (Ω) 阻值允許偏差 ±(%) 電阻溫度系數 ±(×10-6/℃) 元件極限電壓 (V) 絕緣電壓 (直流或交流峰值) (V) 1/8W 1/4WS 0.16 0.1—10M 1(F).2(G)、5(J) 0.1(B).0.25(C).0.5(D) 5-100 150 500 1/4W 1/2WS 0.25 0.1—10M 1(F).2(G)、5(J) 0.1(B).0.25(C).0.5(D) 5-100 250 500 1/2W 1WS 0.5 0.1—10M 1(F).2(G)、5(J) 0.1(B).0.25(C).0.5(D) 5-100 350 500 1W 2WS 1.0 0.1—10M 1(F).2(G)、5(J) 0.1(B).0.25(C).0.5(D) 5-100 500 500 2W 3WS 2.0 0.1—10M 1(F).2(G)、5(J) 0.1(B).0.25(C).0.5(D) 5-100 750 500 3W 5WS 3.0 0.1—10M 1(F).2(G)、5(J) 0.1(B).0.25(C).0.5(D) 5-100 800 500 ★ 主要檢驗項目、檢驗方法及性能要求 檢驗項目 性能要求 檢驗方法 電阻溫度系數 ±(5-100)×10-6/℃ -55℃~+155℃ 室溫耐久性 ±（1%R+0.1Ω） VR(或Umax）1000h 耐電壓 無擊穿或飛弧 V型塊法，施加交流電壓其峰值為絕緣電壓值的 1.42倍 ，t=1min 可焊性 焊料的自由流動并與引線潤濕為可焊性良好 槽溫：235±5℃ 浸入時間：2±5s 過載 ±（0.5%R+0.05Ω） 施加2.5VR(或Umax) 持續時間：5S 引出端強度 ±（0.5%R+0.05Ω） 拉力：<0.5W:10N；1W-3W:22.2N 彎曲：2次 扭轉：180° 2次 耐焊接熱 ±（0.5%R+0.05Ω） 槽溫：350±10℃ 浸入時間：3.5±5S 溫度快速變化 ±（0.5%R+0.05Ω） -55℃/+125℃ 5次循環 振動 ±（0.5%R+0.05Ω） 頻率：10Hz~500Hz 振幅：0.75mm或98m/s2(取較小者) 總持續時間：6h 氣候順序 ±（1%R+0.1Ω） 干熱 循環濕熱(一個循環) 寒冷 低氣壓 循環濕熱(其余循環) 直流負荷 穩態濕熱 ±（1%R+0.1Ω） V=0.1√PR T=40±2℃ 相對濕度(90~95)% 時間：56天 上限類別溫度耐久性 ±（1%R+0.1Ω） V=0 T=155℃ 時間：1000h 放電試驗 ±20% <0.5W:1mΩ~68mΩ,1W-3W:100KΩ~68mΩ 按UL1676第6.3條..施加U=10KV、電容Cd=0.001μf，脈沖周期T=5秒，共50次

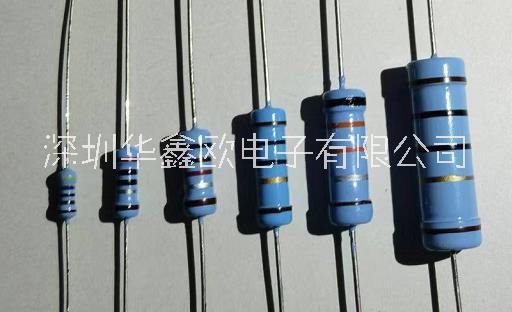

產品實拍
