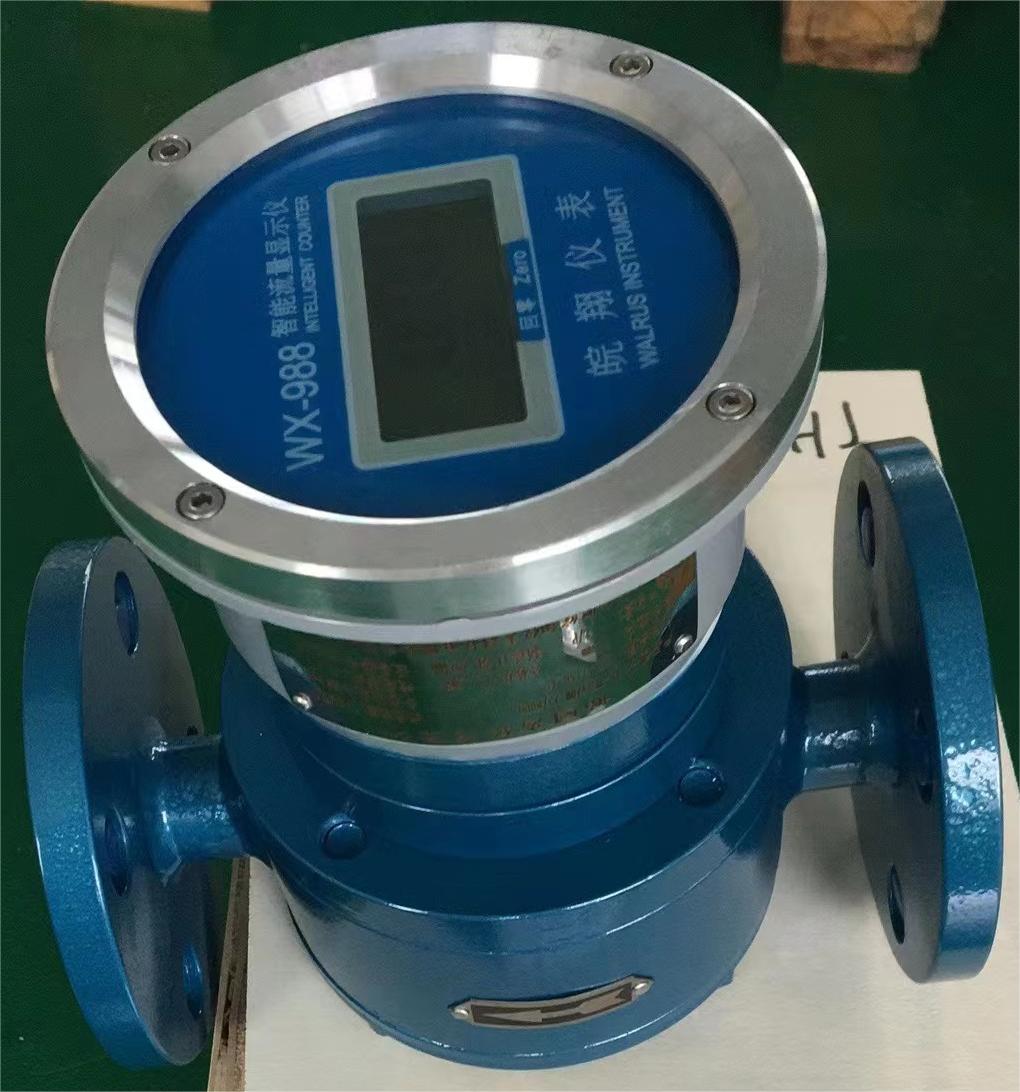

WWX-988流量顯示儀

WX-988智能流量顯示儀 1 、概述 WX-988智能流量顯示儀是一款采用電池供電的智能型超低功耗儀表，中央處理器采用 MSP430F247 芯片，流量計系數通過設置可實現分段補償，從而可以大大提高流量計的量程比。 2 、特點 ⑴采用 MSP430F247 芯片，液晶顯示，超低功耗。 ⑵采用鐵電數據存儲器，具有高可靠數據掉電保護功能（存儲速度快，無數次上電沖擊數據不丟失）。 ⑶高精度 D / A 轉換芯片，保證 4-20mA 電流穩定輸出。 ⑷內置設置按鍵和復位按鍵，外部設有操作使用按鍵，完成全功能操作。 ⑸脈沖輸出功能。 ⑹外部環境溫度低于零下五攝氏度時，可自動加溫，保證顯示屏正常工作。 ⑺RS232 和 RS485 通訊接口，可與計算機和其他智能儀表聯機工作。 3 、儀表示意圖 顯示方式： 雙排液晶顯示，默認顯示方式如下： 上 XX.XXXXXX 七位瞬時流量(m3 /h 或 m/L） 下 XX.XXXXXX 八位累計流量(m3 或 L) 也可通過按鍵【S】+【+】設置為以下顯示方式： 上 XX.XXXXXX 七位累計流量（m3 或 L） 下 XX.XXXXXX 八位瞬時流量(m3 /h 或 m/L) 外供電模式 內部電池電量顯示 按鍵【S】切換總累計和單次累計，單位 m3 或 L 按鍵【S】+【-】切換瞬時量單位為 m3 /h 或 m/L 此 A 、B 位是磁力感應點，用磁鋼在 A 位或 B 位上方劃過，切換顯示儀表內容（如時間、）。 4 、操作說明 4.1 鍵盤說明 WX-988智能流量顯示儀共有三個按鍵【S】【+】【-】，二種按鍵方式（短按和長按（按住不松直到顯示變化））， 【S】：運行狀態下，（短按）單次量和累計量切換。（長按）清零單次量。 設置狀態下，（短按）移動閃爍位（即修改位） 【+】：運行狀態下，（長按）清零累計量 設置狀態下，（短按）閃爍位加 1（即修改位） 【-】：設置狀態下，（短按）閃爍位減 1（即修改位）；（長按）表示【確認】 4.2 參數設置 WX-988智能流量顯示儀在運行狀態下，（長按）【-】進入密碼輸入狀態。輸入正確的密碼后，出廠設置為1，（長按）【-】儀表進入設置狀態。儀表設置狀態共有四組操作菜單《L 參數設置》《F 參數設置》《C參數設置》《修改密碼》，四組操作通過（長按）【-】進行循環切換。需要修改某個參數時可通過【S】【+】【-】（短按）來實現。 4.3 退出設置 WX-988智能流量顯示儀在設置狀態下，按【+】+【-】（表示同時按，后類同）儀表顯示 SAUEd，此時（長按）【-】儀表保存參數成功顯示 SUCCESS 閃動即返回運行狀態，保存失敗則顯示 Err閃動即返回運行狀態；（短按）【S】則不保存返回運行狀態。 4.4 參數說明 組參數： L00-----系數 0（主系數）（單位 0.00000L/脈沖） L01-----系數 1 L02-----系數 2 L03-----系數 3 L04-----系數 4 L05-----個分段值（單位 000.000m3/h）注：同時也是開關報警值 L06-----第二個分段值 L07-----第三個分段值 L08-----第四個分段值 L09-----分段開關（0：不分段，1：分段）注不分段時采用系數 0（主系數）。 第二組參數： F00-----量程（即流量）（單位 000.000m3/h） F01-----最小流量單位 000.000m3/h（流量計最小流量，如果為 0 自動設置為 1） F02-----4-20mA 調零 F03-----4-20mA 調滿 F04-----脈沖輸出模式（0：調制脈沖輸出，1：實時脈沖輸出） F05-----脈沖輸出高電平寬度（單位：ms） F06-----調制脈沖輸出時的流量系數（單位 0.00000L/脈沖） F07-----生產廠家調試用，用戶不需使用 F08-----流量計傳感器類型（0：韋根傳感器，1：霍爾傳感器或各種類型脈沖類型發訊器） 第三組參數： C00-----儀表通訊地址 C01-----通訊波特率（0：2400，1：4800 ，2：9600 默認值，3：19200） C02-----通訊模式設置 C02 第六位數 =0 儀表用新的通訊協議（推薦） =1 用老的通訊協議（不推薦） C02 第七位數 =0 無校驗， =1 奇校驗， =2 偶校驗 通訊舉例： 如果流量計的通訊地址：C00=00000001，則主機查詢命令發送 01 03 00 00 00 08 44 0C 01 儀表地址 03 功能碼。 00 00 首址碼 00 08 08byte（數據長度） 440C 校驗碼 流量計響應為：01 03 10 00 14 AD 5C 00 BC 61 B2 00 01 3E C0 00 00 6B 22 21 CF 01 儀表地址 03 功能碼 10 數據長度 00 14 AD 5C 單次量 4 字節 3 位小數（1355.100L） 00 BC 61 B2 累計總高 4 字節(12345778m3) 00 01 3E C0 總累計低 4 字節 3 位小數（81.600L） 00 00 6B 22 瞬時量立方 4字節 3 位小數(274.26m3) 21 CF CRC 校驗碼 讀出的數據為： 單次累計 1355.100 L 總累計：12345778. 081600 瞬時量：274.26 清零單次量：主機發送 01 10 00 00 00 02 04 CC 33 C3 3C crc 清零總累計：主機發送 01 10 00 04 00 02 04 CC 33 C3 3C crc 4.5密碼修改 在設置狀態下，通過（長按）【-】切換到修改密碼菜單，屏幕上方顯示-------，下方顯示 oLPASS 時，（短按）【S】,開始輸入儀表密碼出廠密碼（1000000），（長按）【-】確認，進行密碼驗證，正確顯示OH，錯誤顯示Err，如正確顯示OH后，上方顯示-------下方顯示nEPASS時，輸入新密碼（長按）【-】，儀表修改密碼成功顯示 SUCCESS 閃動，退出設置返回運行狀態即可。 4.6 4-20mA 調零、調滿 儀表按照接線圖接線，同時接上電流表，通上外接開關電源（12V、24V 均可）。 ⑴調零：在參數設置中進入 F02 頁面，按【S】鍵移動到參數值，按【+】或【-】，當 F02 參數值變化時，電流表的值也隨著變化，F(xiàn)02 的值越小，電流越小，當電流表為 4mA 時，按【S】鍵移位到 F02 閃動，按【+】鍵，顯示 F03 參數，調零完畢，進入調滿。 ⑵調滿：參數調至 F03，方法與調零相同，通過調整參數，使電流表為 20mA 調整結束后，按照 4.4.4 步驟保存并退出設置。 4.7 流量分段的方法 流量計在不同流量時，流量系數是有差距的，尤其在最小流量時差距較大，從而影響它的量程比，而電子表頭可采用流量分段方式對比進行有效克服，說明如下： 當實際瞬時流量≤L05 時，使用 L00 為脈沖當量 當 L05＜實際瞬時流量≤L06 時，使用 L01 為脈沖當量 當 L06＜實際瞬時流量≤L07 時，使用 L02 為脈沖當量 當 L07＜實際瞬時流量≤L08 時，使用 L03 為脈沖當量 當實際瞬時流量＞L08 時，使用 L04 脈沖當量 如果不使用流量分段功能，只用一個脈沖當量，只需把 L09 設為 0。此時儀表無論在什么流量下都使用 L00 作為脈沖當量。 4.8 儀表調試方法 ⑴在調試儀表時，首先把 L09 設為 0（即流量不分段）。 ⑵讓流量計在中流量運行，調整 L00 脈沖當量，使流量計數和計量罐數相符。 ⑶設置 F01 為最小流量的三分之一左右，當瞬時量小于 F01 時，瞬時量會顯示為 0。 ⑷如果不分流量段補償，儀表調試即告結束。如分段補償則繼續第⑸步。 ⑸依據儀表上顯示的瞬時量把流量調到最小，通過計量罐算出當量并記錄下來，把流量調整到不同的流量段，分別計算出相應的當量。 ⑹在整個流量量程內盡量多取幾個流量點，分析這些不同流量點的當量值，根據 L09是 0 還是 1 來設定 L05-L08，再把不同的當量置入 L00-L04。 ⑺最后不同流量點來回切換，看儀表精度是否滿足要求，如要 4-20mA 輸出功能，核實電流值是否正確，完畢。 4.9 報警輸出 ⑴當儀表瞬時小于等于流量 L05 時，K1、K2 閉合；大于 L05 時，K1、K2 斷開。 ⑵如報警輸出的邏輯關系需要更改，請在訂貨時聲明。 5、 參數 ⑴輸入：電壓脈沖。 ⑵傳感器：a、韋根傳感器（高頻）b、霍爾傳感器（低頻）。 ⑶顯示：采用筆段液晶。 ⑷輸出：a、電壓脈沖 b、4-20mＡ ⑸通訊接口：ａ、RS232 ｂ、RS485 ⑹通訊協議：Modbus ⑺供電：DC3.6V，電池供電二年，電池電量不足時電池圖標 會閃動提示用戶更換 電池。 ⑻脈沖輸出、4-20mA 輸出、通訊、自動加溫需外供電。外供電為 DC24V。 6、接線 接線 方式 如下： ⑴脈沖輸出： ⑵通訊接線：
