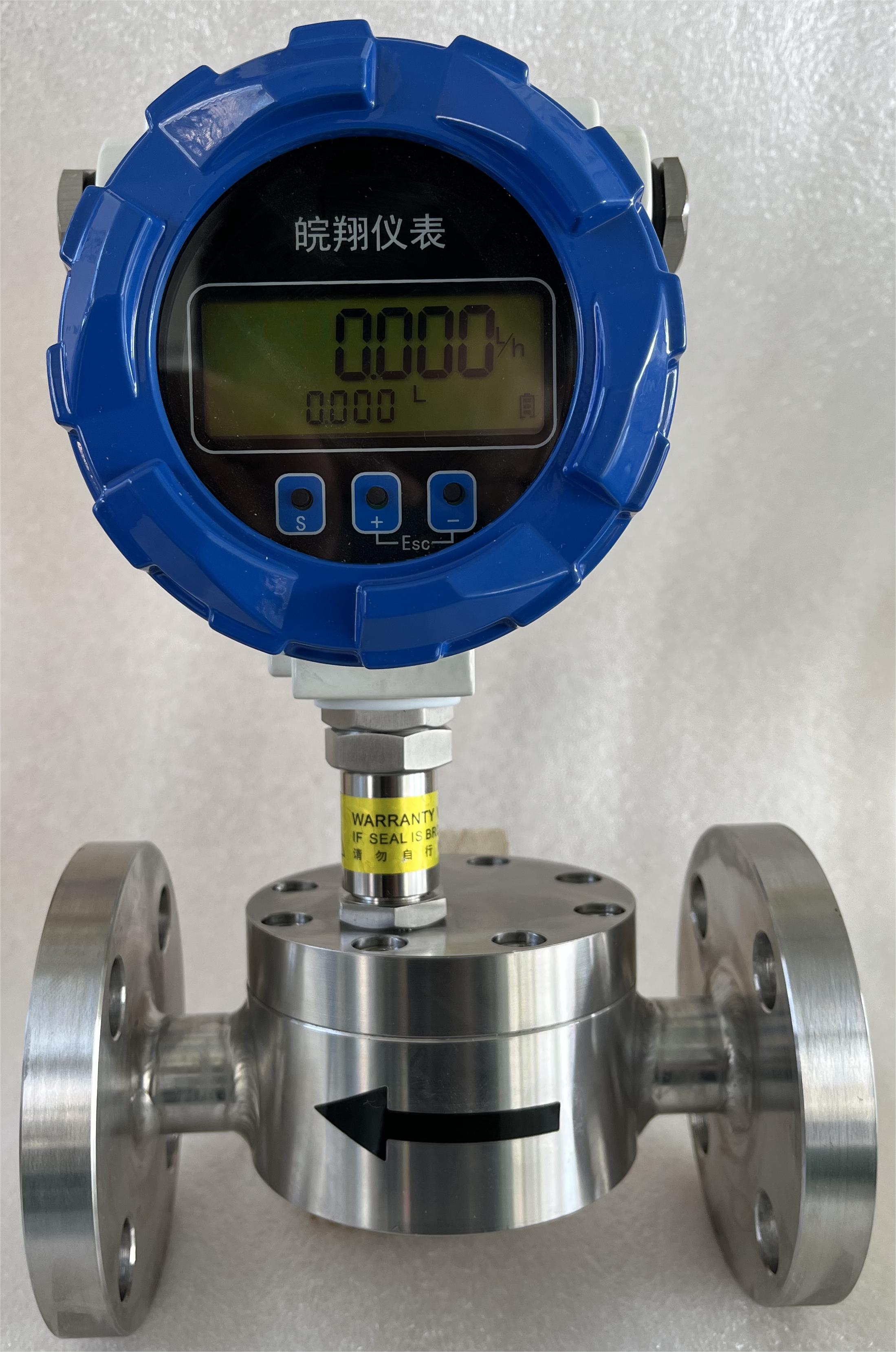

合肥流量計廠家

LZ（LLT）螺旋轉子流量計是目前國際上一代容積式流量計，由于采用一對獨特的螺旋轉子。以等速流量進行液體流體測量，因此，它具有極低的噪音、無脈動、高精度、高可靠性、流量大、壽命長，即使在小流量范圍內運行，亦能準確計量等顯著特點，它廣泛應用于石油、化工、冶金、電力、碼頭等部門石油制品的商業計量和工程管理控制。 ■ 特點 1、采取特殊的螺旋轉子，具有等速回轉、等流量、等轉距的特點，保證噪聲小、振動低，壓損小。 2、良好的耐用性，由于是一對特殊的螺旋轉子直接嚙合，無相對滑動。 3、流量大，轉子每次旋轉的允許流速可產生流量。 4、測量腔是由一對簡單的轉子組成。 5、高可靠性、壽命長。 6、由于等速回轉，無脈動，發訊準確。 7、可配機械計數器+發訊器， 電子計數器。 機械計數器流量計 電子計數器流量計 ■原理圖 ■ 結構圖 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 1. 螺栓 2. 后蓋 3. O型圈 4. 計量室后端蓋 5. 螺旋轉子 6. 螺旋轉子 7.傳動齒輪 8. 石墨軸承 9. 量室外殼 10. 計量室后端蓋 11. 前蓋 12. 耐油O型圈 13. 磁性聯軸器 14. 壓蓋 15. 螺釘 ■儀表主體 容量形式 項目 LZ25 LZ50 LZ80 LZ100 LZ150 LZ200 LZ250 LZ300 公稱直徑 25 50&40 80&100 100 150 200 250 300 流量范圍 見流量范圍表 主要用途 油罐車卸油，油輸裝卸，化工原料等計量 應用范圍 、、、燃油、重油、原油及其它的化工產品（、液化除外） 法蘭規格 GB9113.6-88PN2.0MPa，ANSICLass150RF，其它 操作溫度范圍 15~60C ，60~120C，特殊200C 公稱壓力 1.6Mpa或 4.0Mpa 精度（線性度） 0.5%以內或0.2%以內 材 料 本體部 鑄鋼、不銹鋼 回轉子 HT250 、鋁 、不銹鋼 軸 承 石墨 流 向 右左（標準）， 左右， 下上， 上下 配接計數器 A5（機械直讀）、A6（機械直讀+回零）、D（電子計數器） ■流量范圍：精度（線性度）：0.5%（溫度范圍：-10～+80C） 單位：m3/h 儀表 規格 公稱 尺寸 mm 操作 條件 粘 度（mPa.s） 0.3-2 2-5 5-15 15-200 200 -1000 1000 -1500 1500 -2000 燃油A 燃油B 高粘度液體 LZ 25 25 連續 1.8-7.2 1.5-7.2 1-9 1-8 0.8-8 0.5-5.4 0.5-4.5 0.5-3.6 間歇 1.8-7.5 1.5-7.5 1-10 1-9 0.8-9 0.5-6 0.5-5 0.5-4 LZ 50（s） 50 （40） 連續 8-32 6-32 5-40 4-35 3．5-35 2．5-24 2．5-20 2．5-16 間歇 8-36 6-36 5-45 4-40 3．5-40 2．5-30 2．5-24 2．5-20 LZ 80（s） 80 （65） 連續 20-77 15-77 12-100 8-100 6-100 5-55 5-45 5-39 間歇 20-110 15-110 12-120 8-120 6-120 5-65 5-53 5-47 LZ 100 100 連續 28-110 20-110 17-150 13-150 8.5-150 7-80 7-63 7-55 間歇 28-160 20-160 17-180 13-180 8.5-180 7-95 7-75 7-65 LZ 150 150 連續 35-180 30-180 25-250 17-250 10-250 8.5-130 8.5-110 8.5-97 間歇 35-270 30-270 25-300 17-300 10-300 8.5-160 8.5-130 8.5-115 LZ 200 200 連續 50-260 40-260 34-340 20-340 20-340 12-190 12-160 12-140 間歇 50-380 40-380 34-410 20-410 20-410 12-230 12-190 12-165 LZ 250 250 連續 70-380 55-380 50-500 35-500 30-500 25-280 25-220 25-200 間歇 70-550 55-550 50-590 35-590 30-590 25-330 25-270 25-240 LZ 300 300 連續 140-630 110-630 90-800 70-800 55-800 45-460 45-380 45-340 間歇 140-900 110-900 90-950 70-950 55-950 45-550 45-450 45-400 注：精度等級為0.2級時，量程比(參考介質)為5：1，表中量程比未超過5：1的按表中流量范圍 ■ 外形尺寸 DN25～DN100 DN150～DN300 尺 寸 L B H D D1 n×d 參考重量 規格 公稱通徑 公稱壓力 LZ25 25 1.6MPa 2.0MPa 2.5MPa 4.0MPa 300 175 420 115 85 4×14 29 LZ50 50 340 240 525 150 110 4×18 62 LZ80 80 380 285 580 185 145 8×18 94 LZ100 100 500/440 339 660 235 190 8×22 146 LZ150 150 540/500 410 740 300 250 8×26 238 LZ200 200 2.0MPa 2.5MPa 700/550 480 820 360 310 12×26 337 LZ250 250 800/700 550 910 425 370 12×26 570 LZ300 300 800/1000 645 1010 485 430 16×30 855 ■ 選型表 產品代碼 - 特殊用途 殼體材質 轉子材質 公稱通徑 公稱壓力 / 計數器 發訊器 說 明 1 2 3 4 5 6 7 / 8 9 LZ 液體用流量計 LLT 液體用流量計 T 高溫 N 高粘 E 鑄鋼殼體 B 不銹鋼 A 鑄鐵 L 鋁 B 不銹鋼 25～ 300 公稱直徑25～300mm 2 1.6MPa 3 2.5MPa 4 4.0MPa A5 機械直讀 A6 機械直讀帶回零 D 電子計數器(脈沖輸出) D1 電子計數器（4～20mA輸出） QF-Ⅰ 12V二線制電壓脈沖信號 QF-Ⅱ 12V三線制電壓脈沖信號 QF-Ⅲ 12V/24V三線制電壓脈沖信號 GF-Ⅰ 12V/24V三線制光電發訊器(Ⅰ:順，Ⅱ：逆) GF -Ⅱ MF-3 模擬量：4～20mA DC 1～5VDC ■ 注意事項（選型表） 合 同 號 序 號 流量名稱 型 號 公稱壓力 (Mpa) 計量介質 公稱通徑 (mm) 流入方向 介質粘度（mps.t） 介質密度 計量精度 （級） 法蘭標準 是否遠傳 介質溫度 ℃ 正常 流量范圍 (m3/h) 正常 最小 附件：
