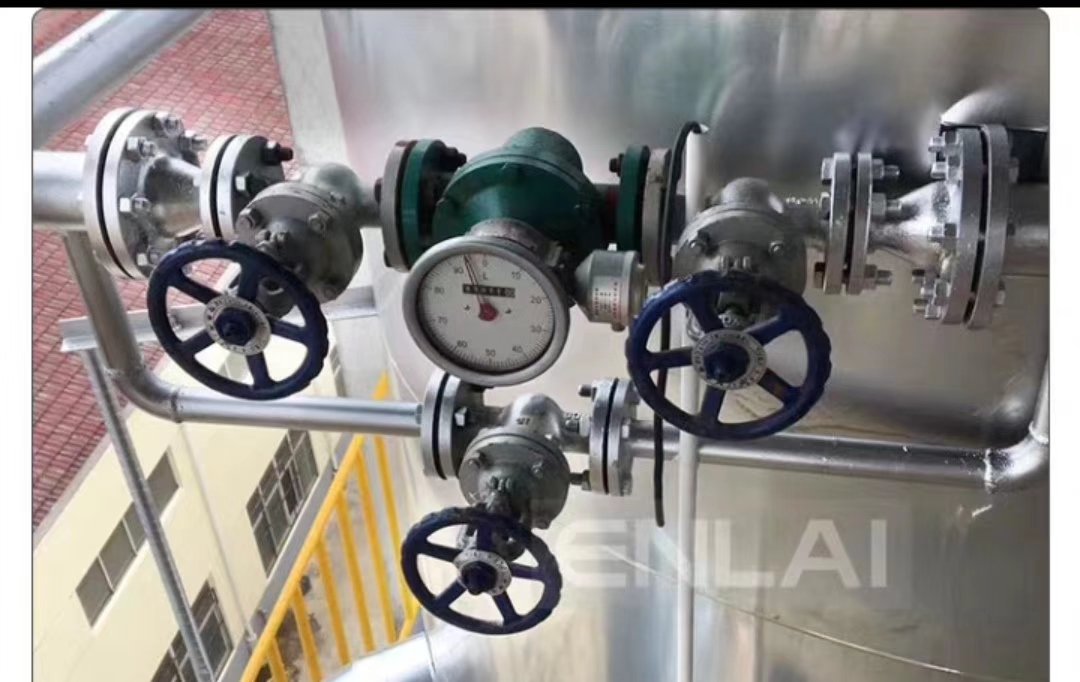

上海船用流量計廠家

■概述 LC系列橢圓齒輪流量計是用于對管道中無腐蝕性液體流量進行連續測量的高精度流量?jī)x表，具有量程大、壓損小、粘度適應性強等優點?？膳浣訖C(jī)械計數器。電子計數器，帶回零，輸出脈沖信號或4～20mA 電流信號；流量計外加高溫散熱筒或采用欠齒齒輪轉子可轉變?yōu)殍T鐵、鑄鋼高溫型，鑄鐵、鑄鋼高粘型，鑄鐵、鑄鋼高溫高粘型。廣泛應用于石油、化工、輕工、冶金、食品、醫藥衛生、商業等部門管道液體的準確計量。 本產品執行中華人民共和國專業標準JB/T9242-1999容積式流量計通用技術條件。 ①LC-A型?鑄鐵橢圓齒輪流量計，廣泛用于各種油品 及對鑄鐵不腐蝕液體介質的計量。 ②LC-E型?鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕 性介質的計量。 ③LC-B型?鑄鋼橢圓齒輪流量計，用于高壓、腐蝕性 介質的計量。 ④LC-Q型?鑄鐵橢圓齒輪流量計，轉子為鋁材，適用 于低粘、低腐蝕（如等）介質的計量。 ■ 工作原理 LC系列橢圓齒輪流量計由流量變送器和電子計數機構組成，變送器的主要部分是由計量腔、裝在計量腔內一對橢圓齒輪轉子和密封聯軸器組成。計數機構則包含減速機構、精度調節機構和字輪顯示器。轉子與計量腔組成若干已知體積的空腔作為計量單位。一對橢圓齒輪轉子由同步齒論保持適當?shù)奈恢藐P(guān)系，在流量計進出口處的壓差下推動轉動，并不斷地將進口液體經空腔計量后送至出口。密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，機械式計數機構有指針顯示和字輪累積。電子式計數機構對流量計轉子的旋轉信號傳遞給傳感器而產生相應的電信號進行處理，并在顯示屏上顯示出液體的瞬時流量和累計量。 型號 主要部件 鑄鐵 型 鑄鋼 型 鑄鐵 高溫型 鑄鋼 高溫型 鑄鐵高 粘度型 鑄鋼高 粘度型 鑄鐵高 溫高粘 鑄鋼高溫高粘 LC-A LC-E LC-TA LC-TE LC-NA LC-NE LC-TNA LC-TNE 本體材料 鑄鐵 鑄鋼 鑄鐵 鑄鋼 鑄鐵 鑄鋼 鑄鐵 鑄鋼 轉子材料 鑄鐵 鑄鐵 鑄鐵 鑄鐵 鑄鐵 鑄鐵 鑄鐵 鑄鐵 ■ 型號及部件材質 型號 主要部件 不銹鋼 型 不銹鋼 高溫型 不銹鋼 高粘度型 不銹鋼 高溫高粘 鑄鋼殼體 不銹鋼齒輪 LC-B LC-TB LC-NB LC-TNB LC- E/B 本體材料 不銹鋼 不銹鋼 不銹鋼 不銹鋼 鑄鋼 轉子材料 不銹鋼 不銹鋼 不銹鋼 不銹鋼 不銹鋼 ■ 技術參數 （1）主要構件材料及公稱壓力 型號 殼體 前蓋 蓋板 橢圓齒輪 軸 軸套 公稱壓力（Mpa） LC-A 鑄鐵 鑄 鐵 不銹鋼 含油青銅 1.6 LC-E 鑄鋼 DN40以下 6.3 DN50-100 4.0 DN150-200 2.5 LC-Q 鑄鐵 鑄鐵 鑄鋁 石墨 1.6 LC-E 不銹鋼 不銹鋼 不銹鋼 不銹鋼 石墨 1.6 / 4.0 （2）?準確度等級0.5級，0.2級（一般在-10℃~+60℃） （3）?使用介質溫度：LC-A、LC-B、LC-E：（-20℃~+80℃）； LC-Q：（-20℃~+60℃）； LC-A、LC-B、LC-E 在高溫調整下，再加高溫散熱筒可達200℃ （4）?遠傳顯示現場防爆等級：ExiaⅡCT5,dⅡBT4 （5） 流量范圍（0.5級） 以下是配機械計數器流量范圍，配電子計數器流量范圍可適當增大：小流量/1.1 ，大流量不變 m3/h 公稱 通徑 ＜0.3 (mPa·S) 0.3-0.8 (mPa·S) 0.8-2 (mPa·S) 2-8 (mPa·S) 8-200 (mPa·S) 200-3000（mPa·S） 10 0.2-0.4 0.08-0.4 0.08-0.4 0.04-0.4 0.02-0.2 15 0.75-1.5 0.3-1.5 0.3-1.5 0.15-1.5 0.07-0.75 20 1.5-3 0.4-3 0.4-3 0.3-3 0.15-1.5 25 4-6 3-6 0.8-6 0.8-6 0.6-6 0.3-3 40 9-15 7.5-15 2-15 2-15 1.5-15 0.75-7.5 50 10-24 8-24 3-24 3-24 2.4-24 1.2-12 80 30-60 24-60 5-40 6-60 6-60 3-30 100 40-100 50-100 6-60 10-100 10-100 5-50 150 75-190 95-190 19-190 19-190 19-190 9.5-95 200 140-340 170-340 34-340 34-340 34-340 17.4-174 （6）流量范圍（0.2級） 以下是配機械計數器流量范圍，配電子計數器流量范圍可適當增大：小流量/1.1 ，大流量不變 m3/h 公稱通徑 0.8-2 (mPa·S) 2-8 (mPa·S) 8-200 (mPa·S) 200-1000（mPa·S） 10 0.1-0.4 0.08-0.4 15 0.3-1.5 0.3-1.5 0.2-1.0 20 1-3 0.6-3 0.5-3 0.42-2.1 25 2-6 1.2-6 1.5-6 0.84-4.2 40 5-15 3-15 2.5-15 2.1-10.5 50 8-24 4.8-24 4-24 3.36-16.8 80 20-60 12-60 10-60 8.4-42 100 34-100 20-100 16-100 14-70 150 64-190 38-190 32-190 26.6-133 200 114-340 68-340 56-340 47.6-238 注：1、當被測液體溫度高于80℃時，流量計的流量為流量計原流量的90%，最小流量應是原流量計最小流量的120%。 （7）外形尺寸（只限直讀形） 法蘭形式(連接法蘭標準：JB/T?79-82-1994?) DN10~40 鑄鐵外形尺寸及重量 單位：mm 公稱通徑 L B A D D1 n 個 ￠ 重量 Kg/臺 10 150 213 135 90 60 4 14 6 15 170 226 147 95 65 4 14 8 20 200 238 155 105 75 4 14 11 25 260 246 164 115 85 4 14 17 40 245 271 199 145 110 4 18 20 50 340 379 249 160 125 4 18 45 80 42 441 311 195 160 8 18 86 100 515 467 337 220 180 8 23 155 150 540 565 435 280 240 8 23 247 200 650 624 494 335 295 12 23 400 鑄鋼形外形尺寸及重量 單位：mm 公稱通徑 L B A D D1 n 個 ￠ 重量 Kg/臺 15 200 220 142 105 75 4 14 12 20 250 244 166 125 90 4 18 18 25 300 252 173 135 100 4 18 40 40 300 283 205 165 125 4 23 58 50 384 398 268 175 135 4 23 80 80 450 460 330 210 170 4 23 123 100 555 484 354 250 200 8 25 210 150 540 565 435 300 250 8 26 260 200 650 624 494 360 310 12 26 430 不銹鋼外形尺寸及重量 單位：mm 公稱通徑 L H B A D D1 n 個 D 重量 Kg/臺 15 245 120 226 172 95 65 4 14 12 20 230 150 238 225 105 75 4 14 18 25 265 195 246 232 115 85 4 14 40 40 265 178 349 265 145 110 4 18 58 50 265 178 349 265 160 125 4 18 80 65II(DN65) 365 260 436 319 180 145 4 18 123 65SII(DN50) 365 260 436 319 160 125 4 18 80 65KII(DN80) 365 260 436 319 195 160 8 18 123 散熱筒尺寸: 注：1.加散熱筒流量計溫度可達200℃，流量范圍流量按原流量計流量的90%，最小流量按原流 量計最小流量的120% 2.鑄鐵、鑄鋼高溫橢圓齒輪流量計外型尺寸：儀表高度尺寸加160mm（熱延伸管）其余尺寸同上表 相應尺寸 3.鑄鐵、鑄鋼高粘橢圓齒輪流量計外型尺寸不變。 4.表中所列數據為帶A5(A6)計數器的基本型流量計的參考數據。 不銹鋼Ⅱ型外形尺寸及重量 單位：mm 公稱通徑 L H B A D D1 n d 重量Kg/臺 15（DN10） 185 98 180 130 95 65 4 14 10 15 245 120 226 172 95 65 4 14 10 20 236 150 238 225 105 75 4 14 16 25 287 195 246 232 115 85 4 14 36 40 265 178 349 265 145 110 4 18 58 50 265 178 349 265 160 125 4 18 60 65(DN65) 365 260 436 319 180 145 4 18 123 65SI(DN50) 365 260 436 319 160 125 4 18 65 65K(DN80) 365 260 436 319 195 160 8 18 123 80 ■流量計的安裝及使用 1、安裝前管線須清洗干凈，在流量計前須安裝過濾器，流量計與過濾器箭頭方向一致。 2、當被測液體含有氣體時，流量計前要按消氣器。 3、 安裝時流量計的表面應與水平面垂直。 4、為便于檢修，應裝有旁路管線，流量計前后應安裝閥門。出口閥為開閉閥，使用時要緩慢開啟。 5、 連續使用的流量計必須加旁通管道。 6、 嚴禁用蒸汽吹掃流量計，嚴禁用水校驗鑄鐵、鑄鋼流量計。 7、 流量及使用時不得超過流量（見流量范圍）；流量計工作在流量50~80%。 8、 流量計的計數器可以旋轉90°或180°或 270°。
