DH-9000流量積算儀 廠家

n 概述

DH9000智能流量積算儀是利用進口ATMEGA64L單片機作為CPU進行流量積算的智能型顯示儀表，是一款可靠性好、性能穩定、適用性強及維護操作方便的流量積算儀。與流量計配套后可進行質量和體積計量。可以地測定和顯示累積流量、瞬時流量。

n 主要技術參數：

1、 輸入：

①電壓脈沖：DC 5～24V PPM     頻率0～1KHz

②模擬量輸入 4～20mA

    DC1～5V,DC0～5V

③溫度：Pt100，4～20mA

    2、輸出：

       ①同步脈沖輸出

3、顯示：

       ① 可顯示累積流量（單位：升）

顯示量0.000～9999999升

       ② 可顯示瞬時流量。

      顯示量0.000～9999999（單位：升/分鐘）

4、通訊：RS485硬件

 MODBUS RTU協議

    5、、工作條件：

       環境溫度：-20℃—50℃

       相對濕度：≤85% ；周?chē)諝庵胁缓懈g性氣體。

    6、外形尺寸:

       160×80×150（mm×mm×mm）(寬×高×深)

       安裝開孔尺寸：153×77×150（mm×mm）（高×寬×插入深度）

7、工作電源：AC 220V±10% 頻率 50Hz

n 特點：

1、內置寬電壓范圍、隔離式開關電源?？垢蓴_性能強。

2、數據保護采用掉電保護RAM。具有高可靠掉電數據保護功能。

（無數次上電沖擊不丟失）

—1—

皖翔儀表 精益求精

3、重要參數存入CPU內置FLASH，可保證丟失。

4、屏幕配有狀態發光管指示，高亮度LED，清晰明了。

n 儀表參數的修改及設置：

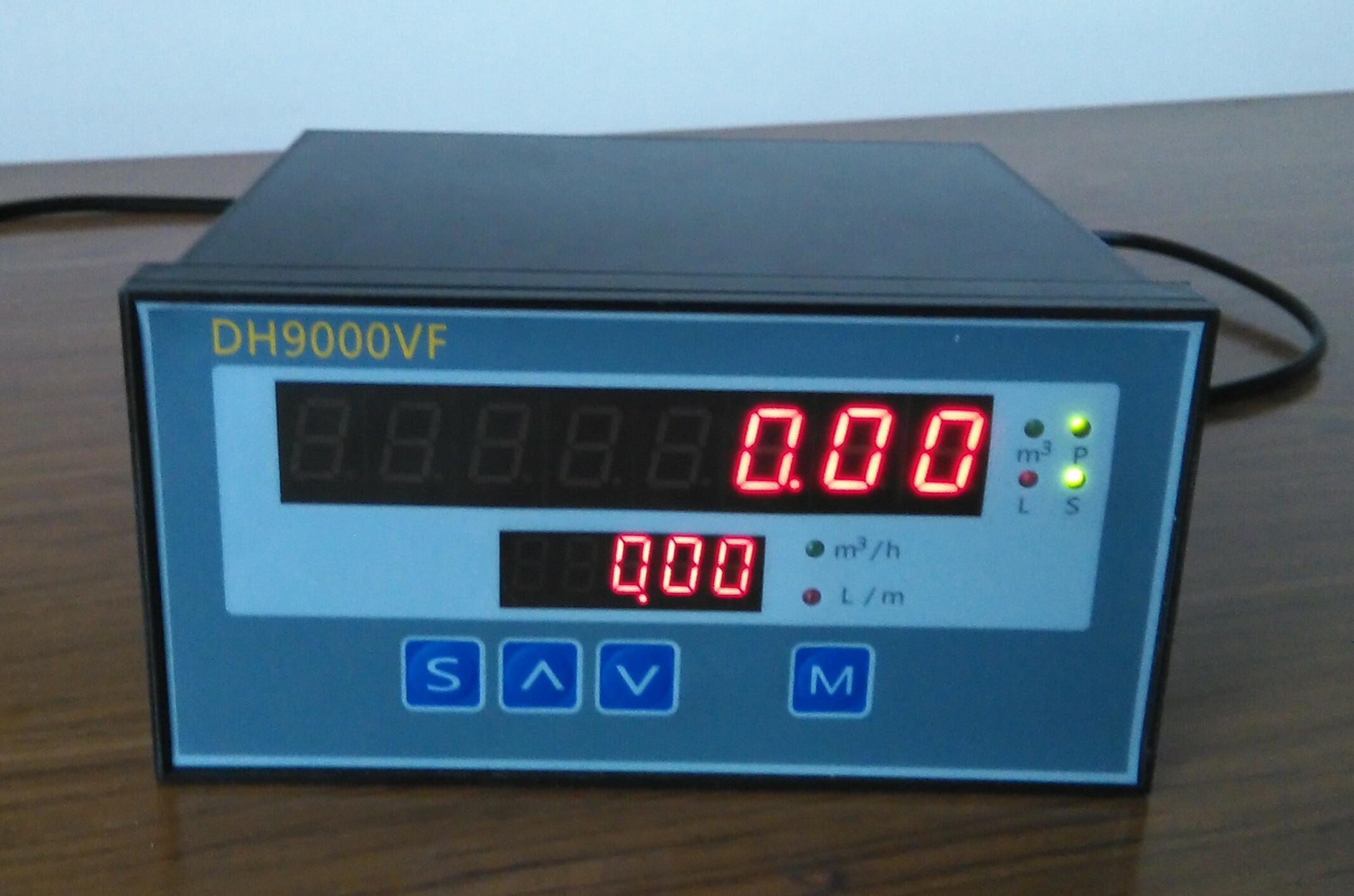

1、顯示屏示意圖：

通電開機后，儀表顯示自檢：窗口1為8888888，1秒后，

窗口2顯示8.888，

   電源、信號指示燈亮（流量計工作時，信號燈閃爍）；

   上一行屏幕始終顯示瞬時流量（單位：升/分鐘），

    按鍵，可切換顯示累計流量，單位：升

2、參數代碼的定義：（出廠時，廠家已設好，亦可自己修改）

L——    流量計系數（升 /脈沖）,  范圍為0.00001—9.99999

        P——    標準密度，范圍為0.0001—9.9999 ，出廠為1

        P.——    實際密度，自動生成不可修改

        S——    瞬時量模式（設置0為m3/h，設置1為L/min）

本機設為1

        F6——   瞬時流量回零時間，單位：秒

    F7——   濾波次數                                 —2—

                  DH-9000流量積算儀

3、 參數的修改：同時反復按、鍵 ，

可以調出參數代碼L、 P 、 P. 、 S…….

① 儀表參數的修改：

同時按、鍵，然后松開，窗口1顯示參數值8888888，窗口2顯示參數代碼， 按鍵，窗口1顯示8888888數字自左向右移動，對應不同的數位用（加）、（減），輸入需要的數字；輸入正確后，同時按、鍵確認即可。

②舉例：

 流量計系數L的修改：同時反復按、鍵，直到窗口2顯示L= ， 按鍵，窗口1顯示8888888數字自左向右移動，對應不同的數用（加）、（減）輸入；輸入正確后同時按、鍵確認即可。

4、 如何進行累積流量清零

    按鍵，可切換顯示累計流量，單位：升

按鍵約6秒鐘，松開，升數清零

n 儀表的安裝及接線：
