一、系統概述

定量裝車控制系統用于油庫、煉油廠和化工廠等場所，可滿足各種汽車和火車鶴管定量裝車的自動化控制和管理需求。實現從開單銷售、開票提貨、定量發油、裝車出庫、銷量核算、數據報表等功能的軟硬件功能支持。

定量裝車控制系統主要包含：一套上位機管理系統軟件、一套開票系統軟件和數量不等的定量控制儀、過濾器、電液閥（電動閥、氣動閥）、橢圓齒輪流量計（雙轉子流量計、質量流量計）、防爆顯示屏以及靜電溢油報警器等設備。

二、系統拓?fù)鋱D

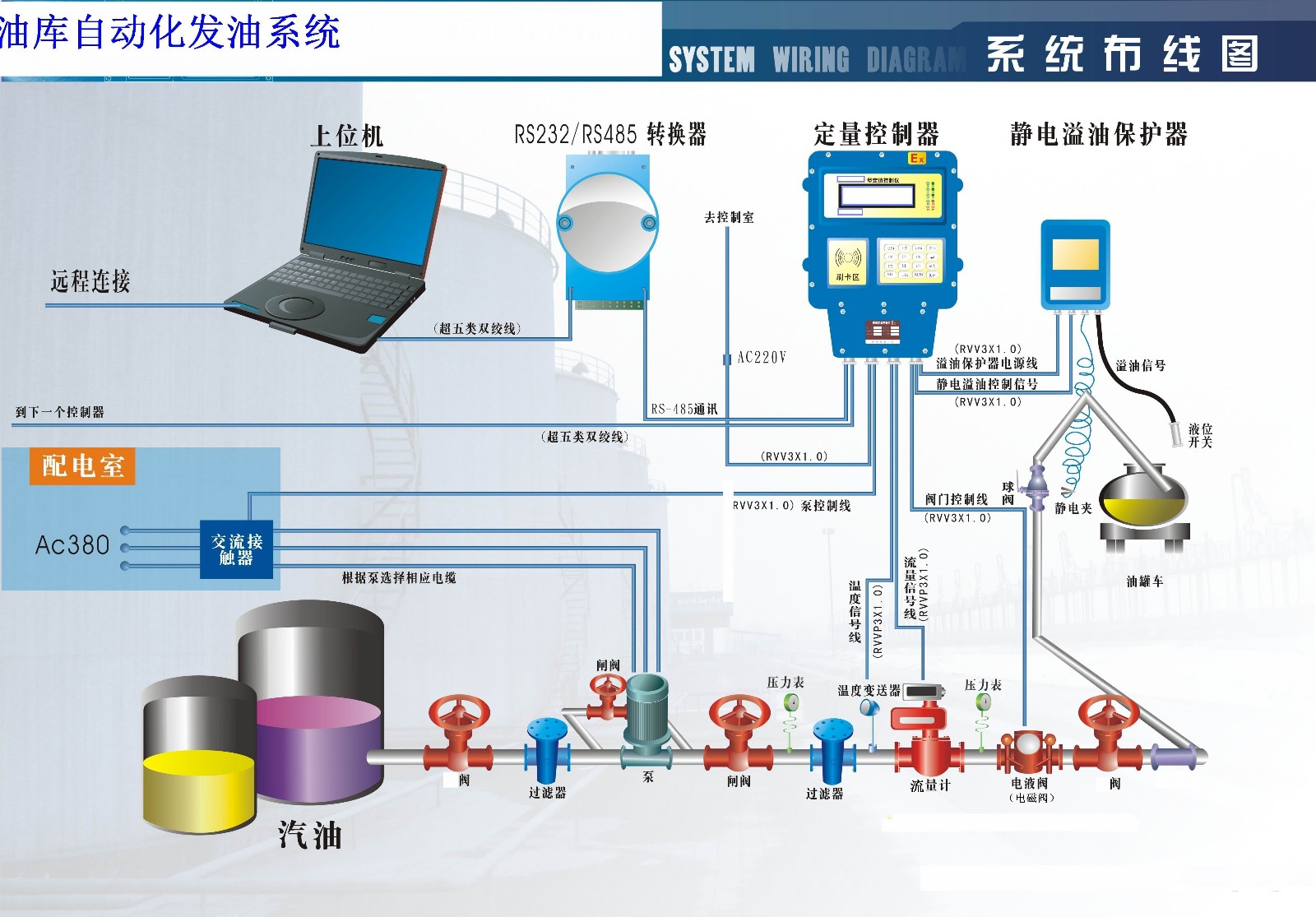

定量控制線路示意圖

三、定量裝車控制系統發油流程

進場確認：空車至停車場，司機持提貨單前去開票室（控制室）確認并拿取定量控制儀IC卡。

進行裝車：司機將空車開上地衡裝置進行稱重，然后將車開向鶴位，接好靜電溢油報警器、油氣回收裝置和鶴管后，刷卡獲取量，若一切安全，按下“運行”鍵進行自動定量發油。發油量要到達定量時，提前關閉閥門，減小流量。發油裝車過程通過通訊信號傳輸?shù)缴衔粰C(jī)管理系統實時監控。

完成裝車：發油完成后，需將鶴管，靜電溢油報警器和油氣回收裝好歸位放好，確認無誤后，將車開至地衡裝置進行稱重并前往開票室（控制室）打印單據獲取放行。



四、定量裝車控制系統功能

? IC卡自動裝車功能管理。

? 可實現油品定量裝車控制自動發油。

? 生產發油裝車控制全過程多幅畫面監測。

? 可實現按體積和質量兩種方式發油

? 實現自動、手動、電腦發油的多種發油控制。

? 實現靜電、溢油報警自動停止發油功能

? 具有數據自動存儲整理形成日常生產報表及打印功能

? 系統具有良好的拓展性，可與其他系統進行對接實現資源共享。



五、隔爆定量控制器

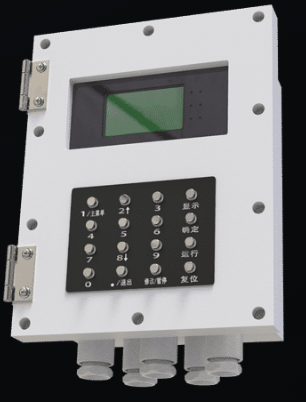

本系統的定量裝車控制儀基于ARM芯片智能控制器設計，提供通訊接口、顯示設備并具備通訊協議。其基本組成部分包括：中央處理及數據采集單元、顯示單元（液晶漢顯設備）、鍵盤單元、接口單元（輸入、輸出端子排）和電源單元（AC220V）組成?，F(xiàn)場配有流量計、電液閥、聲音報警器、泵、靜電接地開關等組成開環控制系統。

本系統定量裝車控制儀硬件主要由一塊一體化智能控制器模塊，一塊7‘彩色液晶操作面板（含操作鍵盤）及其他輔助設備（端子、電源、防爆箱等）構成。基于這種ARM硬件設計和構成使得整個裝置與傳統的以單片機集成電路構成的系統具有許多天然的優點。

5.1主要功能

（1）參數設置功能

裝車儀可以根據發油需要，通過遠程監控計算機或裝車儀設定發油參數。這些參數包括：流量系數、提前量、開閥延遲時間、流體密度等。

（2）定量發油控制

確定裝車儀的工作參數之后，裝車儀就會按照的程序完成自動發油過程，當發油量達到設定值時，自動停止發油。

（3）溫度補償功能

由于裝車儀配置了溫度變送器，可以采集現場溫度，并可對發油系數進行溫度補償，提高發油精度。

（4）溢油保護功能

當發生溢油，停止發油。

（5）接地保護功能

當檢測到系統沒有安全接地時，停止發油。

（6）數據存儲功能

裝車儀控制器可以存儲60條裝車記錄，上位機隨時可以從裝車儀上讀起里面的任何一條記錄。

（7）掉電保護功能

發油過程中出現意外掉電時可保存發油參數，通電后可繼續發油。

（8）數據采集功能

裝車儀可采集流量計脈沖信號或標準電流信號，可以經變送器接入熱電阻溫度信號，還可接入防溢、靜電接地夾等開關信號。

（9）閥門和泵的順序控制功能

在裝車開始時按時間順序依次打開閥（泵），裝車到定量時再按照的時間和順序依次關閥（泵），完成自動裝車作業。

（10）現場急停功能

裝車儀和遠程監控畫面上均設有急停按鈕，若發油時現場發生緊急情況，操作員只需按急停按鈕即可立即停止發油。

（11）遠程和就地實時監視功能

裝車儀配有高亮度液晶顯示屏，就地操作時，實時顯示發油進程和相關設備的狀態，遠程操作時，遠程監控計算機與裝車儀同步實時顯示發油進程和相關設備的狀態。

（12）遠程/就地發油模式轉換功能

一般正常情況下均通過上位機遠程發油，也可根據需要在現場直接發油，本系統中每臺裝車儀是一個完整的計量、控制和顯示單元，獨立于上位機。

（13）給現場儀表供電功能

本裝車儀還提供了電源輸出端子，為現場儀表如流量計、閥門提供24VDC和220VAC兩種類型的電源。

（14）通訊聯網功能

本裝車儀是一個開放的系統，具有強大的通訊和聯網能力，可以以以太網或RS485網等形式與上位機和其它系統相連。

（15）設備自檢功能

系統自動檢測裝車儀工作狀態，在監視計算機可以遠程地監視裝車儀工作狀態。裝車儀發生故障時，系統會自動報警。

（16）操作權限設置

本裝車儀可以設置六位操作密碼，密碼級別正確方可操作。

（17）付油票據的密碼識別功能

當來提油的客戶在操作面板輸入相應提單號和相應的密碼之后，系統自動識別該客戶名稱及本次欲提油的數量、車號、提貨名稱等參數。



5.2用戶操作界面



開機畫面



主菜單



設置菜單



定量控制器



通道控制設置

5.3系統綜合指標

（1）系統精度：與流量表0.2 級組成后，精度可達到0.2級。

石油質量換算采用國家計量標準GB/T1885--1998。

（2）供電電源：AC：220V±10%

（3）環境溫度：-30℃～+60℃

（4）下位機輸入信號要求：（機內提供DC12V或DC24V）

a. 流量信號：頻率≦2KHZ、幅度≧1V；或4-20ma 信號

b. 溫度信號：范圍-20℃～+80℃、4-20mA；或4-20ma 信號

（5）下位機輸出信號：

a. 閥口輸出：24VDC 5A

b. 泵路輸出：觸點開關 220VAC 3A; 380VAC 5A

（6）下位機單次發油量：9999999.9kg。

（7）下位機掉電數據保持時間：。

（8）上、下位機通訊方式：半雙工串行異步通訊。

（9）上、下位機通訊速率：19200bps。通訊距離：1500m。

5.4特點

（1）高可靠性

隔爆定量控制器全部采用技術成熟、性能可靠的工業級產品，其核心控制器采用工業上常用的可編程控制器，液晶顯示和鍵盤輸入部分采用進口一體化液晶操作終端，上位機監控軟件采用成熟的工控組態軟件，使得該產品在性和可靠性上具有其它單片機類產品無以匹敵的優勢。

（2）多重安全設計

l 隔爆定量控制器達到BT6級防爆標準。

l 裝車前和裝車過程中自動檢測接地信號，沒有安全接地時會禁止裝車操作。

l 設置多級操作權限，滿足操作權限方可進行參數設定或操作。

l 具有設備自診斷和報警功能。

（3）聯網功能

根據需要，選用工業常用的RS485網絡。RS485網具有很強的抗干擾能力，通訊距離可達1500米以上。

（4）配置靈活

根據甲方需求，該系列裝車儀可以提供一機位 （一臺裝車儀控制一個鶴位）和一機多位（一臺裝車儀控制兩個鶴位）等多種選擇。

（5）易于維護和使用

系統硬件采用模塊化設計,各模塊安裝簡便,易于維護；

軟件采用圖形化界面，易于操作。

（6）遠程和就地兩種操作方式

本裝車儀提供遠程操作和就地操作兩種操作方式。當操作方式設定為遠程時，只允許在遠程管理計算機上修改工作參數，進行裝車作業；當操作方式設定為就地時，只允許在就地裝車儀上修改工作參數，進行裝車作業，同時在遠程管理計算機上同步顯示所有工作參數和設備狀態。





六、上位管理系統

6.1功能描述

上位機開發軟件采用Borland Delphi7，數據庫采用Microsoft  SQL Server，實現信息的存儲，讀取等操作。

 根據需求分析，在系統中配置了1臺上位機， 1個ADAM-4520通信模塊，以及多臺定值控制儀。每個定值控制儀1個貨位。上位機分為操作員、管理員和超級管理員三級，通過不同的帳戶名登錄系統，享有不同的操作權限。操作員的權限，能打開發油、編輯、統計查詢、參數設置等菜單； 管理員能打開上述菜單，以及系統設置；超級管理員享有權限，可以進行主菜單里的所有操作，并且可以對其他操作人員進行管理。操作員可以修改自己的密碼，只有超級管理員才能進行權限設置，即為其他人員分配新的用戶代號和密碼。根據發油現場的情況，發油方式可以分為單機發油和聯網發油：聯網發油時，上位機和開票系統實現數據共享；單機發油時，和開票系統斷開。 控制方式可以分為主機控制和定值控制儀控制：主機控制指由上位機控制定值控制儀進行發油操作；定值控制儀則是在網絡斷開的情況下，由定值控制儀直接控制發油，此時下位機保存發油時的重要數據，一旦網絡接通，立即將發油信息傳送至上位機。大多數情況下，都是采用主機控制的方式。

在上位機啟動發油之前，需要行系統設置，包括：設置貨位總數，每個貨位的情況；參數設置，包括具體的發油貨位號、油品、密度等，并將這些設置好的值發送到下位機。在上位機中根據現場的情況，設計了油庫發油系統顯示界面，有單個貨位顯示以及總體發油情況的表格顯示：包括每個貨位的油品、定值量、定值單位、實發重量、實發體積、密度、溫度，聯機脫機發油狀態等。

發油結束后，其重要數據，如當時的操作員，發油貨位號，油品，購油單位，單據號等，將被保存在數據庫中，作為長時間的備份，并且用于日后的查詢。有四種查詢方式：按時間查詢，按油品查詢，按單據號查詢、按客戶查詢。查詢的結果可以報表的形式打印出來。

6.2聯網和通訊

一般裝車控制系統是采用兩級主從分布控制系統。由一臺用于“集中管理”的PC機（上位機）和安裝在發油臺現場的若干臺用于“分散發油控制”的下位機（即定量裝車控制儀）組成（如圖所示）：



DH6409VE裝車系統每臺裝車儀之間通過RS485總線連接成RS485網絡，運行MODBUS RTU標準通訊協議。

6.3、上位管理系統部分功能

6.3.1、系統登錄



輸入正確的用戶名和密碼后按“確定”按鈕進入到DH6409V上位管理系統主窗口

6.3.2、監控主界面

全貌圖











單路控制界面







6.3.3、綜合查詢





   用戶可以通過單擊復選框來選擇是客戶名稱、油品名、臺位和時間范圍等來進行綜合查詢，選擇查詢條件后按“查詢”按鈕即可看到查詢結果，按“報表”按鈕即可根據查詢結果自動生成報表，也可以將數據導出到Excel中方便用戶制作各種格式的報表。



6.3.4、開票操作















提貨票號為流水號自動生成，客戶名稱、車號、油品可以通過單擊 … 按鈕選擇;

輸入數量：直接輸入數字，單位為噸（如果是7500公斤輸入7.5即可）；

輸入發油臺位號，也可以從下拉列表中選擇；

輸入車號，支持輸入一位漢字加6位字母和數字的組合如“皖A12345”漢字必須從下拉列表中選擇，也可以不輸入車號。如果輸入了車號發油時可以在下位機顯示車號；

按“保存”按鈕提示保存成功，按“Yes”按鈕顯示打印預覽窗口













在打印預覽窗口工具欄中按“打印”按鈕即可打印，打印過后按“關閉”關閉打印窗口就可以填開下一條開票記錄。

6.3.5、發油操作



在臺位狀態界面，選擇需要發油的臺位->單擊【發油操作】按鈕即可顯示如下畫面



選擇需要發油的未發油發油記錄，單擊【發油】按鈕會提示用戶確認票號、發油數量、臺位是否正確，確認無誤后單擊【Yes】，單擊【No】可取消發油。



幾秒鐘后顯示“數據傳送成功”，此時在下位機顯示電腦傳送的發油數據（包括：重量、票號、車號等信息）,發油操作員核對無誤后按“運行”按鈕即正式進行發油操作。

控制1、控制2：電液閥開關指示。

控制3：泵開關指示。

靜電：靜電指示。



下位機開始發油操作后，上位機電腦自動已發油開票記錄同時建立一條已發油記錄并存檔，在上位機電腦上可以觀察到所有的發油信息，這些信息顯示如下



泵閥運行狀態和發油進度如下圖







6.3.6、用戶密碼及權限管理





6.3.7、油品、價格設置







6.3.8、客戶管理



七、電液閥







7.1活塞式電液閥簡介：

活塞式電液閥是由電磁先導閥控制膜片運動的液動閥。該閥具有密封好、無泄漏、慢開慢關可調動功能。適用范圍廣。是石油化工行業對輸送介質流量實現自動計量及控制的終端執行元件。

7.2活塞式電液閥工作原理 ：

活塞式電液閥由一只二通常開電磁閥、一只二通常閉電磁閥、2只3/8”小球閥(針閥)組合而成，常開電磁閥裝在被控制回路的上游管路上，常閉電磁閥裝在被控制回路的下游管路上。

活塞式電液閥在管道輸送介質過程中，當需要開啟閥門時，由計算機發出閥門開啟信號，常開電磁閥通電（關閉），同時常閉電磁閥通電（開啟）。這時，由上游通向主閥膜片上的腔室通道被截止，主閥膜片上腔室通向下游的通道被導通。此時，膜片下部 的壓力高于上部壓力，主閥膜片上的腔室的介質通過常閉電磁閥通道排向下游管道，主閥被打開。

當需要關閉閥門時，由計算機發出閥門關閉信號，常開電磁閥斷開（開啟），同時常閉電磁閥斷開（關閉）。這時，由上游通向主閥膜片上的腔室的通道被導通， 主閥膜片上的腔室通向下游的通道被截止。上游的高壓介質通過常開電磁閥進入主 閥膜片上的腔室。此時，膜片上、下部壓力相等，在彈簧力的作用下使主閥關閉。

活塞式電液閥在主閥開啟和關閉過程中，常開電磁閥通電（關閉），常閉電磁閥斷電（關閉）。這時，上、下游通道均處于截止?fàn)顟B(tài)，介質壓力被截聚在主閥膜片上腔室內， 使得主閥由于液壓差而被鎖死在固定的打開位置上，從而保持了主閥出口送出一個 恒定的流量。當上游流量發生變化時，由計算機根據流量儀的反饋信號給相應的電 磁閥發出信號，就能重新自動調節到預先設定的流量值。

活塞式電液閥在被控制回路中裝有二只小球閥(針閥)作為主閥的響應閥，裝在上游被控制回路中的一只為關閉調節閥，裝在下游被控制回路中的一只為開啟 調節閥?？筛鶕?jù)介質的粘度和使用的實際管道壓力，分別調節二只小球閥(針閥)的 開度就能微調主閥的開啟和關閉；小球閥(針閥)關閉程度不超過滿量程的4/5。

活塞式電液閥在下控制回路中還裝了一只小球閥作為手動控制閥，當斷 電或電磁閥不能工作時，人工操作該閥就能使主閥開啟或關閉；也可檢測閥芯膜片是否損壞。

八、靜電溢油報警器

本產品可以與裝車控制儀直接連接，當檢測電阻值大于60Ω時，現場聲光報警，并輸出標準開關量信號，使第三方設備自動斷開與控制系統的連接，保證靜電接地的可靠。

在汽車裝車臺的油品、化工品的罐裝過程中，為避免溢油溢液現象的發生，當液面達到高度時，本產品可以提供現場聲光報警，并同時輸出標準信號，連鎖控制泵閥。

8.1 性能特點

? 輸出標準信號供給微機，連鎖控制；

? 提供現場聲光報警，有正常、報警、故障三種狀態，清晰直觀；

? 具有液位開關自檢功能；

? 液位開關自主研發，設計；

? 防雨防銹設計。

8.2技術參數

? 防爆等級：Exia II BT6

? 電源：24VDC

? 檢測電阻：< 60Ω

? 相應時間：：< 2s

靜電防溢安全保護裝置構成方式如下圖所示：
