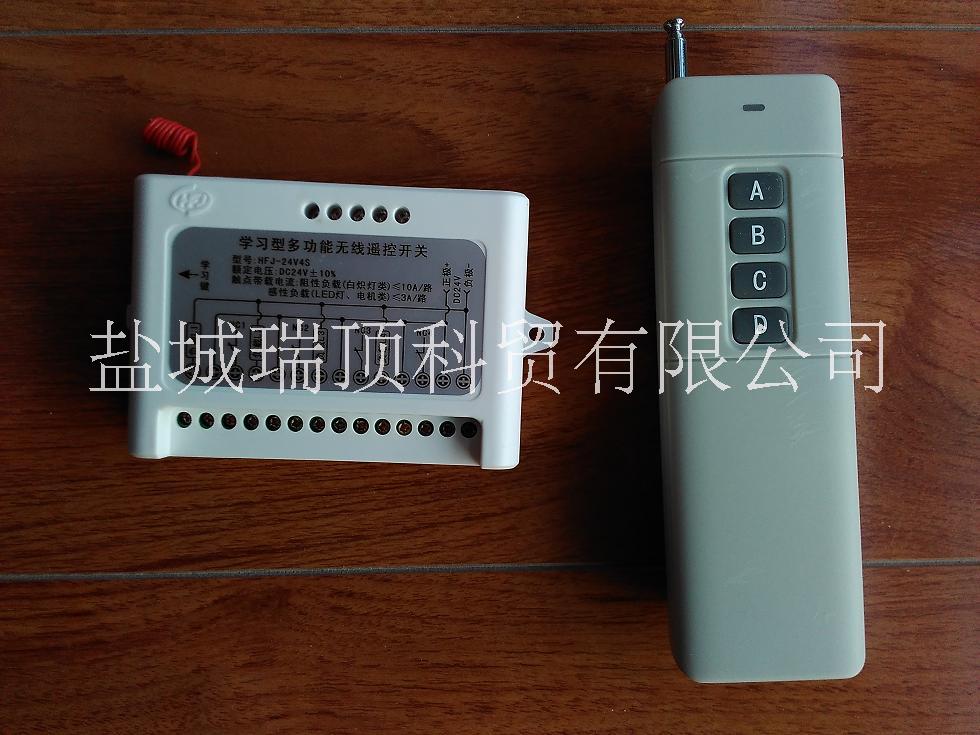

4路學習型無線遙控開關 四路遙控開關

220V4路學習型無線遙控開關

(輸出方式可自由設置成自鎖或點動或互鎖或兩路點動兩路自鎖)

500米（理論數據）


 3000米（理論數據）

一、產品特點
1、開關電源降壓電路：采用美國POWER公司生產的LinkSwitch開關電源芯片LNK304控制電路，高達700V的擊穿電壓，提供了良好的抵抗輸入浪涌電壓的能力，品質保證，穩定，耐用。
2、超寬工作電壓范圍：適用于通用的AC85V-265V范圍的電壓，保證產品在惡劣的電網環境中均能安全可靠長期穩定工作。
3、超大帶載能力、優越性能：采用原裝中外合資“寧波松樂”10A繼電器，確保長期穩定控制大功率用電器。
4、產品安全、可靠：采用高可靠性（可抵御700V高壓）微功耗開關電源設計和浪涌抑制設計，可抵御電網波動和一般規模的雷擊，大大提高了產品的安全性和可靠性；
5、采用1.6mm厚FR-4 級A級環氧樹脂線路板，36u加厚銅箔，杜絕隱患，保證優良的介電能力及導電性，使電路更加穩定工作。
6、真正多功能反復學習型：
   此功能很多不懂的客戶都不太了解也不太重視！但這卻是一個非常重要非常方便客戶的功能！
   此功能主要用于：
①、原配的遙控器壞掉了。
②、原配的遙控器給弄丟了。
③、想再增加同樣功能的遙控器。
④、想用一個多鍵的遙控器分別控制幾個同類型的接收器。
⑤、現在市面上及網上賣的98%都是固定碼的，工作方式都是由解碼IC固化的，也就是說您要點動的他就發點動的給您！但是某您又想換互鎖的工作方式，那您得重新花一份錢再買一個互鎖的工作方式的！而我們的學習碼遙控開關您只需要輕松地插拔一下跳線帽位置即可實現點動/自鎖/互鎖的更改，簡單、方便、實用。
⑥、編碼學習方便且兼容各種遙控器：可學習2260、2262、2264、2240、1527、527 、5211等多種無線遙控編碼信號，兼容常見的固定碼無線遙控器，產品配套和使用變得更加輕松、容易；
    我們的接收器和遙控器設定的都是315MHz的頻率（國內官方允許開放的無線電標準頻率），以后只要您拿一個315MHz頻率的遙控器（滾動碼除外，其它的基本上都可以）學習一下即可使此新的遙控器控制原有的接收器！而目前網上很大賣家賣的都是固定碼的！也就是說您買到的是什么樣子的就幾乎是什么樣子的了！您原配遙控器不見了或壞了或想增加幾個遙控器來使用那您得首先了解一下工作頻率是多少的！在有電子知識的基礎上還得要拆開遙控器來對著焊碼，還要確定遙控器的振蕩電阻是否與接收器的振蕩電阻匹配，如果很不幸您的是1527或2240芯片編碼的話那您的整套開關即可以宣布報廢了！
    經過長時間、超高負載、接收靈敏度等反復測試并經大批量市場應用驗證才推向市場、用品質說話！
7、遙控距離多選擇：本接收器可以搭配本店任意一款50米、100米、500米、1000米不同距離的遙控器！完全可以勝任不同需求！

二、產品簡介
    本公司設計、制造的多功能四路無線智能學習型遙控開關，為四個10A繼電器輸出開關量信號，所有遙控開關模塊繼電器接點獨立輸出，非常適合于直接控制各類負載；產品采用學習碼無線編碼技術，無方向性，開關互不干擾，可使要控制的設備或電機達到遠程開關或通、斷轉換以及各種特殊控制程序的要求。主要應用于水泵、燈具無線遙控、電動門、窗、起吊設備、閘道、升降器、工業控制及安防行業等領域電氣控制。
    該無線接收控制器，具高保密性，性能穩定、功耗低之特點，且使用方便，無需采用傳統跳線或撥碼開關編碼，只需將遙控器所發射的無線信號讓該接收控制器接收并存儲，即可實現配套使用。本控制器出廠默認為只有一個遙控器可以控制，也可以學習四組不同編碼的遙控器存儲后同時控制。如果學習好的遙控器在使用過程中丟失，只需選用同類型的遙控器重新學習即可取消原有遙控器的控制權并取得現在的使用權。其輸出方式分別可設置切換為自鎖、點動、互鎖或兩路自鎖兩路點動四種，用途極廣。
     遙控開關電路元件用料十足，線路板均采用優質FR-4玻璃纖維環氧板（的機械性能、介電性能、絕緣性能和耐熱性及耐潮性，線路板中的）；電源部分采用了美國LNK304PN專業級開關電源管理芯片，性能穩定且功耗小，性能遠遠高于市面上一般常用的廉價阻容降壓電路，保險電阻和壓敏電阻對線路板進行有效保護，極大地提高了整套遙控開關的使用壽命及穩定性。
      接收板的每路繼電器可承受10A電流，可以直接驅動交、直流負載，每路繼電器帶有一組常開、常閉轉換觸點。為延長接收板使用壽命，建議控制負載功率在阻性負載：1000W；感性負載：350W；電機負載：350W；負載（一種用來控制其它繼電器或開關線圈的負載類型）：200VA；鎮流負載：2A以下，以上參數是經過市場考驗及多年研發經驗總結得出的數據。而淘寶網上同樣型號的繼電器卻標著阻性負載：2200W；感性負載：1000W；電機負載：1000W，這么大負載的狀態下使用，繼電器肯定容易出毛病、經不起長期考驗。

三、遙控開關技術參數
1、工作電壓：AC85V - 265V±5%
2、待機電流：≤2mA
3、工作溫度：- 10℃—+60℃
4、接收頻率：315MHz
5、接收靈敏度：-105dB
6、輸出方式：  開關信號（四組繼電器觸點輸出開關信號，即：四個常開觸點，四個常閉觸點，四組都是完全獨立的）
7、輸出電流：  ≤10A（純阻性負載）
8、電路板尺寸(長×寬×高)：95×55×19mm
9、外殼尺寸(長×寬×高)：100×60×23mm

四、設定輸出方式
    因本產品是多功能型的，在您使用之前，請先按自己的需求設定好工作方式。
1、當JP1的跳線帽插入1、2位置時，設定輸出方式為瞬時（點動）；動作為：按下某遙控器按鈕，對應繼電器就吸合，松開某遙控器按鈕，對應繼電器釋放。
2、當JP1的跳線帽插入3、4位置時，設定輸出方式為穩態(自鎖)；動作為：按一下某遙控器按鈕，對應的這組繼電器吸合，再按一下遙控器按鈕，對應的這組繼電器斷開；
3、當JP1的跳線帽拔出不插，設定輸出方式為互鎖；動作為：按下遙控器A按鈕，第1組繼電器吸合，按下遙控器B按鈕，第2組繼電器吸合，第1組繼電器斷開，4組繼電器是呈現互鎖狀態。
4、將JP1的1、2短接，3、4短接，設定輸出方式為兩路自鎖，兩路點動；
溫馨提示:設定該產品的輸出方式時，需在通電之前進行設定。通電后改變JP2的跳線位置無效。

五、學習對碼與編碼方法
1、在控制板上有一個S1（學習鍵）的輕觸開關，這個按鈕是用來學習對碼和之用。
2、：在學習對碼之前，需要先操作。具體操作為：按下S1（學習鍵）不要放，直到見到LED閃爍時就OK了，此時松開手后，編碼操作完畢。
3、學習對碼：對碼是根據不同的輸出狀態來對應的。如果輸出方式為點動或自鎖或兩路點動兩路自鎖，那么，只需用4個遙控按鈕來控制它，因此只學習4個按鈕。如果輸出方式為互鎖，那么，需要學習5個不同的遙控按鈕來控制它。下面將它分為兩種不同的學習方式來看待。點動、自鎖和兩路點動兩路自鎖學習方式是一樣的，互鎖的學習方式與它們不同。
（1）輸出為點動、自鎖和兩路點動兩路自鎖的學習對碼：按一下S1（學習鍵）后松開按鍵，LED點亮，此時已進入學習狀態，在8秒之內完成下面步驟，按下遙控器的第1個按鈕（該按鈕學習完后將控制第1路），見到LED閃爍2下后，再繼續按下遙控器的第2個按鈕（該按鈕學習完后將控制第2路），見到LED閃爍3下后，再繼續按下遙控器的第3個按鈕（該按鈕學習完后將控制第3路），見到LED閃爍4下后，再繼續按下遙控器的第4個按鈕（該按鈕學習完后將控制第4路），見到LED閃爍5次后熄滅，學習完畢。如果學習不成功，請重復2、3步驟。
（2）輸出方式為互鎖的學習對碼：按一下S1（學習鍵）后松開按鍵，LED點亮，此時已進入學習狀態，在8秒之內完成下面步驟，按下遙控器的第1個按鈕（該按鈕學習完后將控制第1路），見到LED閃爍2下后，再繼續按下遙控器的第2個按鈕（該按鈕學習完后將控制第2路），見到LED閃爍3下后，再繼續按下遙控器的第3個按鈕（該按鈕學習完后將控制第3路），見到LED閃爍4下后，再繼續按下遙控器的第4個按鈕（該按鈕學習完后將控制第4路），見到LED閃爍5下后，再按下遙控器的第5個按鈕（該按鈕學習完后的功能是關閉4路），見到LED閃爍6次后熄滅。學習完畢。如果學習不成功，請重復2、3步驟。
4、本產品是多功能型的，用途廣，因功能較多，操作需按步驟來。而且，可以反復、學習。
5、★本控制器最多可以允許學習4個不同編碼遙控器，學習第5個后，個失效，以此類推。
★本控制器可以配合固定碼2260/2262/2264/5211等遙控器使用，振蕩電阻不限，4.7M。同時也可以配合學習碼1527/2240等遙控器使用，振蕩電阻不限，330K。

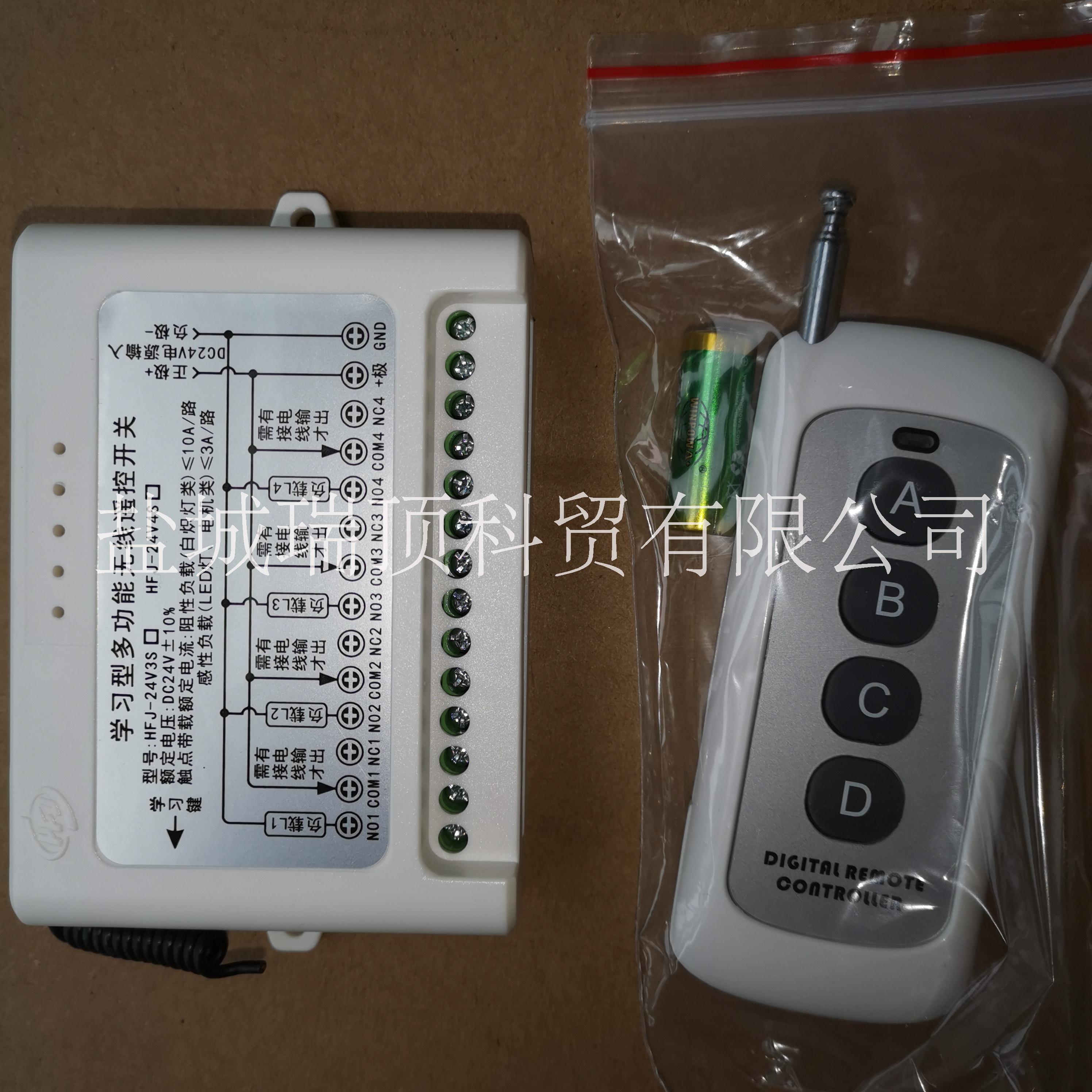

六、線路接入
    本產品直接使用電壓為AC85-265V（±5%），請接好線路后操作完，第二步時再通電?。。?br /> 下面是每個接線位置的說明：
L為輸入電源火線；
N為輸入電源零經；
NC1接線端為第1組繼電器輸出常閉端；
COM1接線端為第1組繼電器輸出公共端；
接線端為第1組繼電器輸出常開端；
NC2接線端為第2組繼電器輸出常閉端；
COM2接線端為第2組繼電器輸出公共端；
NO2接線端為第2組繼電器輸出常開端；
NC3接線端為第3組繼電器輸出常閉端；
COM3接線端為第3組繼電器輸出公共端；
NO3接線端為第3組繼電器輸出常開端；
NC4接線端為第4組繼電器輸出常閉端；
COM4接線端為第4組繼電器輸出公共端；
NO4接線端為第4組繼電器輸出常開端；
S1為學習和按鈕；
JP1為輸出狀態設定；

七、注意事項
1、天線的安裝十分重要，在接收控制器上有一根卷繞天線，安裝時可將其拉直后接收信號會增強。
2、本產品是多功能型的，用途廣，因功能較多，操作需按步驟來。而且，可以反復和學習。
3、該控制器帶載繼電器為8A，請?jiān)谪?fù)載范圍內使用。
4、設定該產品的輸出方式時，需在通電之前進行設定。通電后改變JP1的跳線位置無效。
5、如需其它功能時，請聯系我們。

八、遙控開關接線示意圖（溫馨提示：負載電壓不同接線方法亦不同，請根據實際應用參考下圖接法）

九、典型應用
1、本無線遙控接收開關與無線遙控器配合使用，主要應用于普通電子鎖、燈具開關、電動車庫門、窗、卷閘門、起吊設備、閘道、各種防盜報警器、工業自動控制及安防行業等領域；
2、工業自動化控制。
