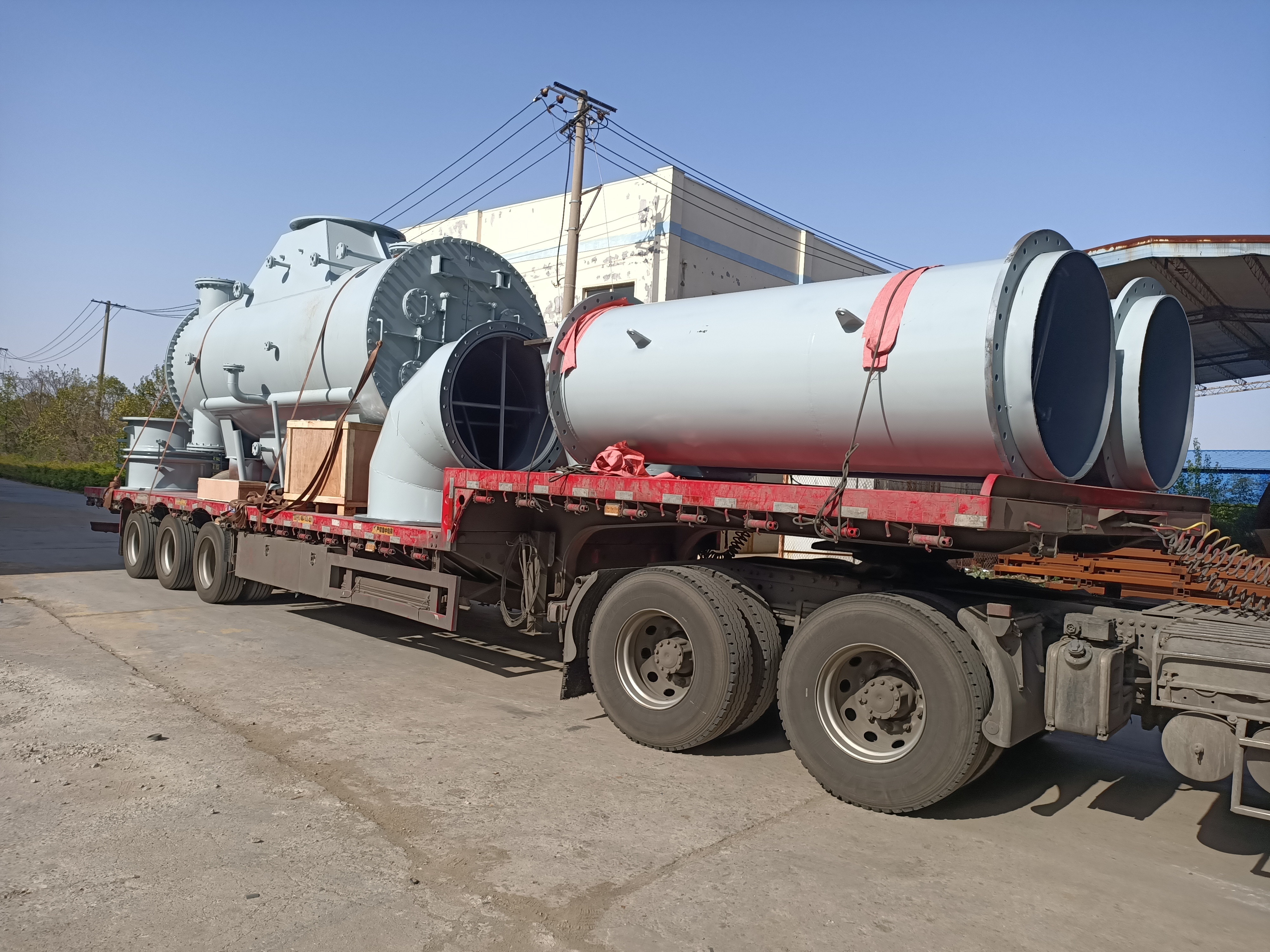

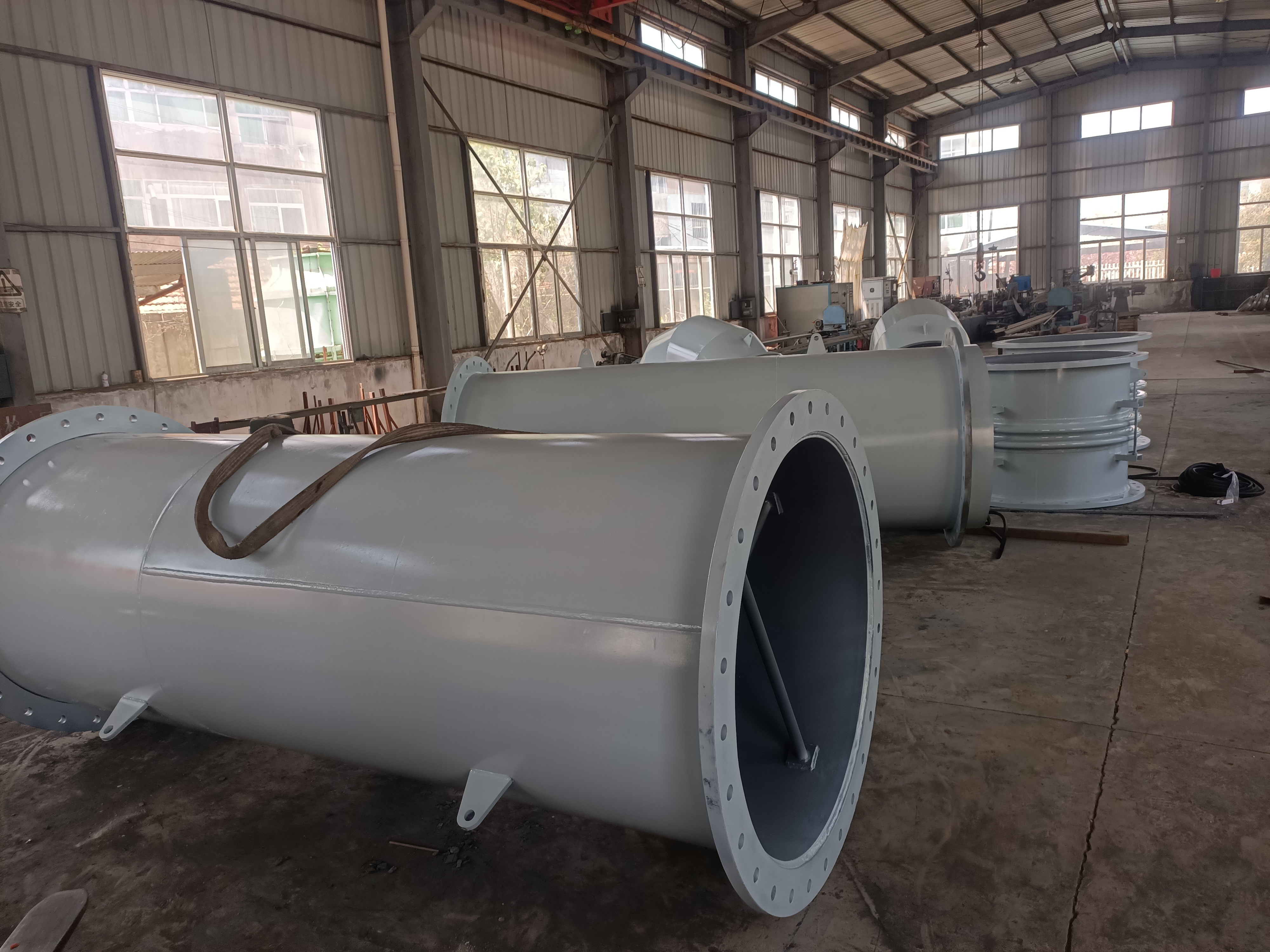

汽輪機排汽管道、排汽接管、凝汽器排汽管道

排汽接管又叫排汽管道，是連接汽輪機排汽缸與凝汽器的重要部件。

排汽接管有的為方型有的為圓型。通常為碳素鋼筒體與不銹鋼波紋節(jié)組成。

排汽接管的設計必須考慮到凝汽器負壓。排汽接管與汽輪機排汽缸的連接通常是法蘭連接，所以排汽接管的進口法蘭必須與汽輪機排汽缸法蘭配套。排汽接管的出口與凝汽器進口連接有法蘭連接也有焊接連接，此處需要和凝汽器供應商詳細確認方可施工。

排氣缸和凝汽器的連接是通過金屬波紋管焊接的。
多排氣口也是這樣的?，F(xiàn)在30萬機組最多兩個排氣口，分別導入兩個入口。

汽輪機排氣管道尺寸怎么計算

1.先來做個假設。汽輪機排汽壓力為真空90，即絕壓為0.01Mpa。此時的飽和蒸汽溫度約47度。即320K.蒸汽用量為150噸/h.
2.根據(jù)以上假設，計算截面。
3.流量計算：
1）標況下的密度：18/22.4=0.8g/L=0.8kg/m^3
2）標況流量：150X1000/3600/0.8=51.85m^3/s
3)假設條件下的體積流量根據(jù)PV/T=pv/t
計算0.01XV/(273+47)=0.1X51.85/273
得出V=607.8m^3/s,V即為每秒的實際體積流量Q
4.假設流速u選80m/s，則Q=uA,，則607.8=80A，則A=7.6m^2
5.考慮裕量，可選擇2X4=8m^2,即寬2m，長4米的截面
