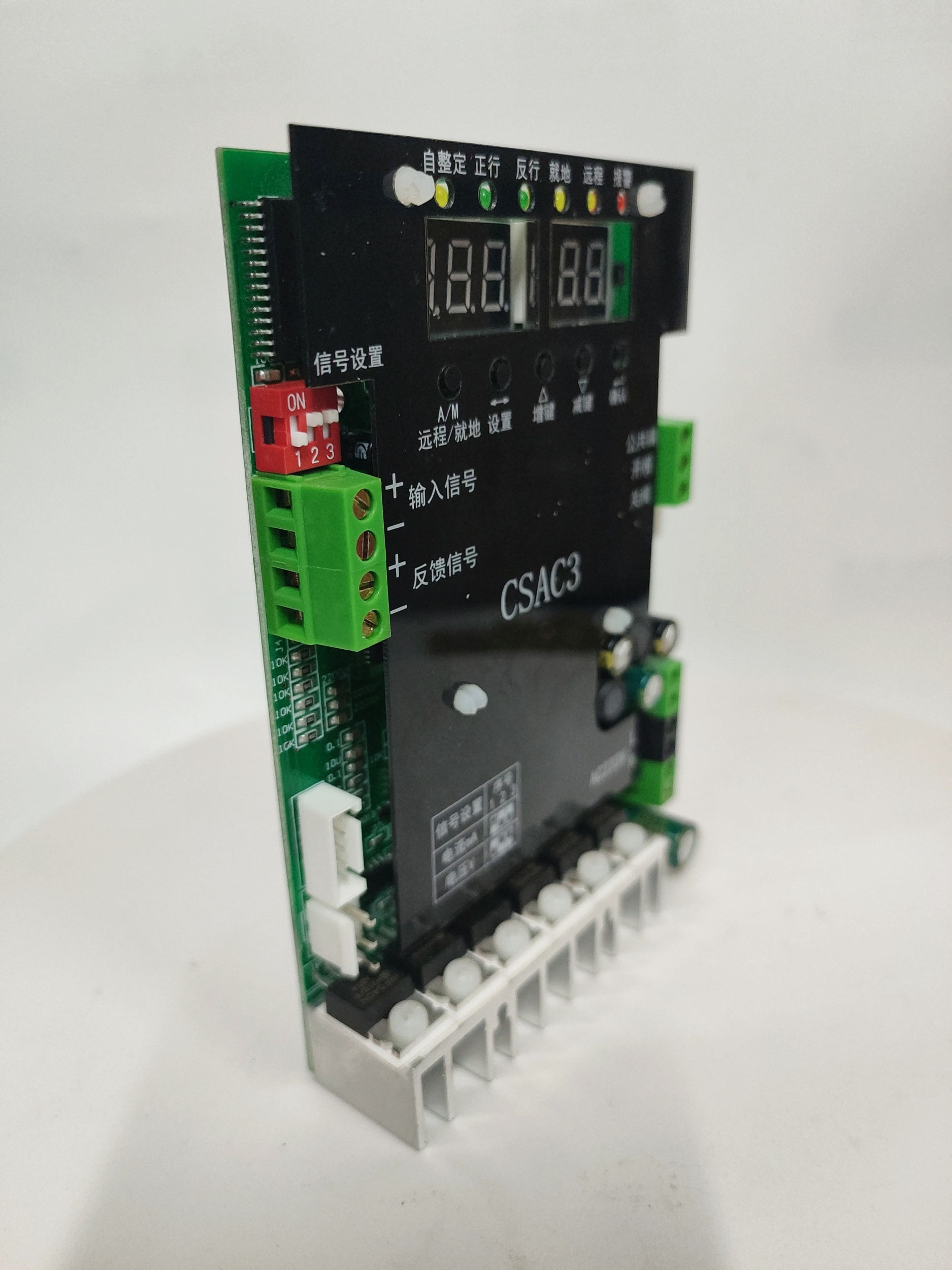

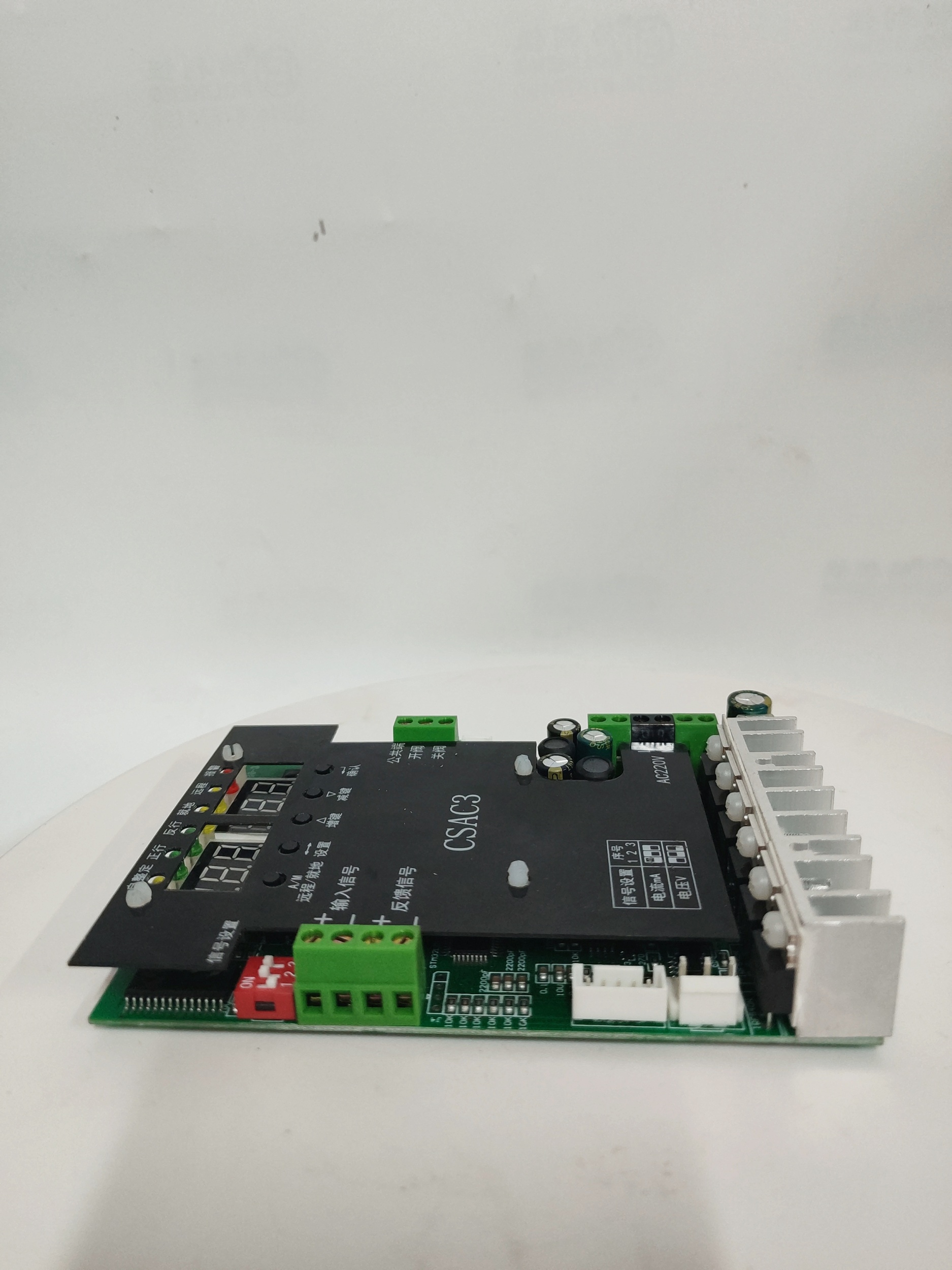

CSAC3電動調節閥 電動執行機構液晶顯示屏 閥門電動裝置顯示器

(1)結構設計，位置變送器和伺服放大器做為兩個一部件均可直接裝入執行機構內部，直接接受4-20mA控制信號，輸出4-20mA或1-5VDC閥位反饋信號，具有自診斷功能，使用和調校十分方便。

(2)功能模塊式結構設計，通過不同可選功能的組合，實現從簡單到復雜的控制，滿足不同應用要求。

(3)結構簡單，體積小巧，重量輕，便于安裝和維護，機械零件全部采用CNC加工制作，工藝一湛。

(4)傳動全部采用小齒隙密封齒輪，具有率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。

(5)具有多種運行速度，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性

直行程執行器產品調試

限位開關的調整

執行機構與閥門連接后，設定執行機構以滿足閥門控制的要求，根據閥門類型調整執行機構的限位開關，決定其“行程”或“關斷力/行程”。

基本原則：

對于直通閥，一先根據“關斷力/行程”設置關的位置，然后根據閥門的額定行程設置開的位置。

對于三通閥，根據“關斷力/行程”設置兩個終端位置。根據“關斷力/行程”決定執行機構的限位開關。

手動執行機構驅動閥門的閥芯接觸閥座。當閥桿開始軸向動作時，閥桿受力為執行機構盤簧的反作用力。

繼續向同一方向驅動執行機構，直到執行機構盤簧被壓縮，保證關斷力，防止泄漏。
