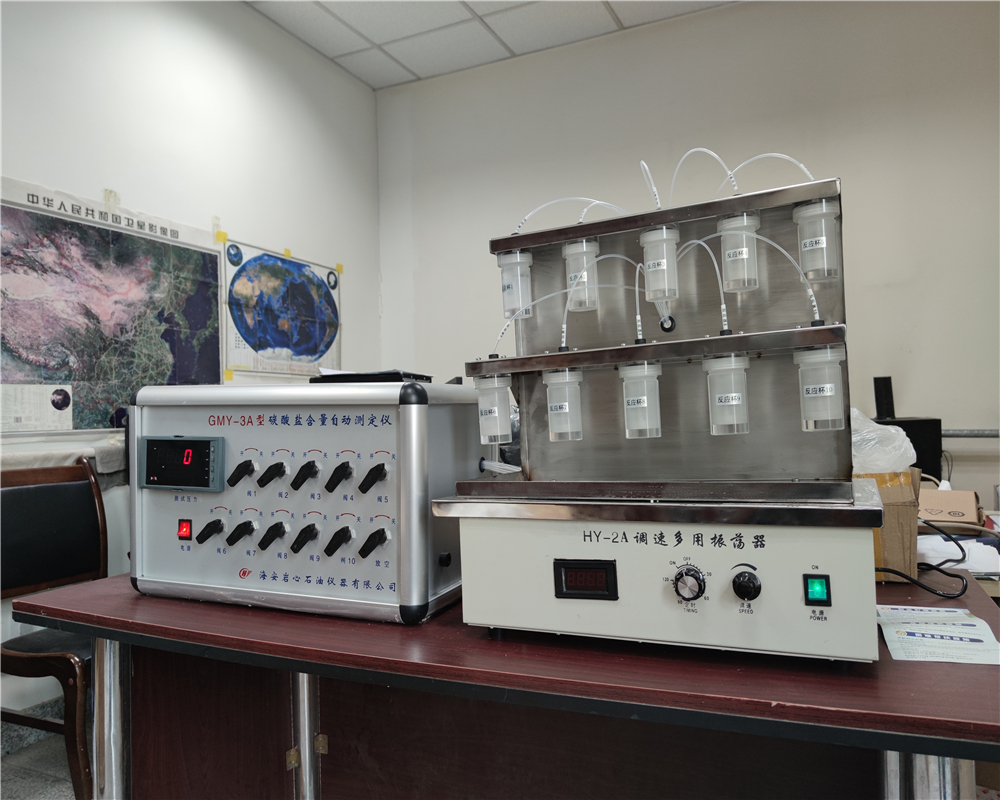

為了適應全國各油田測定巖石碳酸鹽含量的分析任務，我公司集各種分析儀器的優點，研制成新型的碳酸鹽含量自動測定儀。該儀器有工藝、操作方便、測定速度快、數據準確可靠等優點，是較為的巖石碳酸鹽含量測定儀。一、測定原理測定原理根據反應式：CaCO3+2HCL=CaCL2+H2O+CO2巖石中的碳酸鹽與反應生成的二氧化碳?xì)怏w壓力由數字壓力計測出。在相同條件下采用標準碳酸鈣與反應生成的二氧化碳?xì)怏w壓力作為標準值，以此換算出巖石碳酸鹽含量，即：C=C1M1P/MP1式中：C — 巖石碳酸鹽含量，%C1— 標準碳酸鈣的含量，%M — 巖樣的質量，mgM1— 標準碳酸鈣的質量，mgP — 巖樣中碳酸鹽產生的CO2氣體壓力，PaP1— 標準碳酸鈣產生的CO2氣體的壓力，Pa二、測定儀器的結構該儀器由反應筒、數字壓力系統、搖晃裝置、計算機、打印機、數據采集處理系統組成。1．樣品反應筒：該筒為帶有絲扣的有機玻璃筒，筒蓋與控制閥連接，蓋與筒之間由“O"型圈密封，每個筒的空間容積相同。2．?dāng)?shù)字壓力計：該壓力計由壓力傳感器和二次儀表組合而成，用于測定反應筒內二氧化碳?xì)怏w的壓力值。3．振動搖晃裝置：該裝置由電動機與偏心機構成，振動搖晃裝置是為了帶動反應筒（10個）組來回?fù)u動，加快巖樣與反應的速度。4．?dāng)?shù)據采集處理系統：由采集板、計算機、打印機等組成，用來自動采集數據，并進行數據處理、貯存、報表打印等。5．閥門采用進口件，確保密封。三、儀器特點1．測定線性關系好。由測定原理可知，巖樣中產生的二氧化碳?xì)怏w壓力大小必須與樣品的質量成直線關系，采用同一碳酸鹽含量的樣品，稱其不同質量分別測出二氧化碳?xì)怏w壓力值，繪出的關系圖可知，它們的直線關系很好，證明該儀器測定原理是成立的。2．測定數字重復性好。采用同一塊樣品經二次以上的重復測定，根據測定結果97%在允許誤差范圍內，符合規定碳酸鹽含量測定標準。3．分析數字準確可靠。采用標準碳酸鈣含量和不同測定方法與該儀器的測定相對比，它們的吻合程度都很好，均在允許誤差范圍內。4．測定速度快、效率高，儀器制造成本低。由于該儀器一次可測定10塊樣品，且設計有振動搖晃裝置，加快碳酸鈣與反應的速度，該壓力計由壓力傳感器和二次儀表組合而成，數字壓力計是分別測出反應筒內二氧化碳?xì)怏w的壓力值。5．設計合理、工藝、氣密性好，由于我們采用磁鐵投樣新工藝，減少許多接頭連接，克服在測定中氣體漏氣現象，為準確測定數據提供了保證。四、主要技術指標電源電壓：220V±10% 50Hz輸入功率：100W工作條件：溫度5～40℃測量范圍：總含量0～五、操作方法1．稱取樣品放入傘形器；2．將傘形器插入杯蓋中插孔，并用磁鐵吸牢；3．?dāng)Q緊放入的反應筒；4．關閉所有閥門，調零，使顯示值為0，調好后，關閉放空閥，取掉磁鐵；5．打開振蕩開關，使其振蕩15分鐘；6．打開閥1，讀取壓力值，并放空；7．依此循環關閉放空閥，打開相應閥，壓力傳感器通過二次儀器表輸入計算機自動采集數據并處理。六、儀器的標定1．儀器測定前必須對所有的反應筒進行標定；2．標定用標準碳酸鈣進行；3．將標準碳酸鈣的質量、標準碳酸鈣的含量輸入計算機；4．按操作方法步驟，測定標準碳酸鈣與反應后生成的CO2氣體壓力； 七、碳酸鹽含量的測定1．將需測定樣品的質量輸入計算機；2．按操作方法步驟，測定樣品與反應后生成的CO2氣體壓力；3．計算機自動計算樣品碳酸鹽含量；
