1.  產品簡介

PRO.R-631/2/3跑步計時器主要功能為批量人員中長跑計時記圈，跑步計時器必須配合地毯天線才能工作。配合感智手表還可以同步監測跑步人員的心率，計步等體質數據。我們跑步計時器的優勢：

l 125K低頻觸發信號距離遠（＞5米），觸發周期短；確保不漏卡，計時分辨率高；

l  集成2.4G信號放大器芯片，確保數據傳輸不掉線、不漏卡；

l  自帶信號強度值，通過算法運算計時更準確；

l 單低頻驅動端口可適配地毯、地感線圈不同應用場景，通過調整參數也可以適配不同長度地毯和地感線圈（標準地毯為5米，也可以適配8米，10米地毯）；

l 10年以上行業經驗，專業無線數據算法處理確保人員批量跑步測試時無線沖突無限降低；

l 設備數據傳輸支持有線網絡，同時支持4G網絡或者藍牙；

l 跑步計時器可配合我司電子發令器，實現 “各就各位”、“預備”、“聲”播放，同時也支持遙控器控制聲音播放；

l 內置電池，方便戶外移動場景使用。

技術參數：

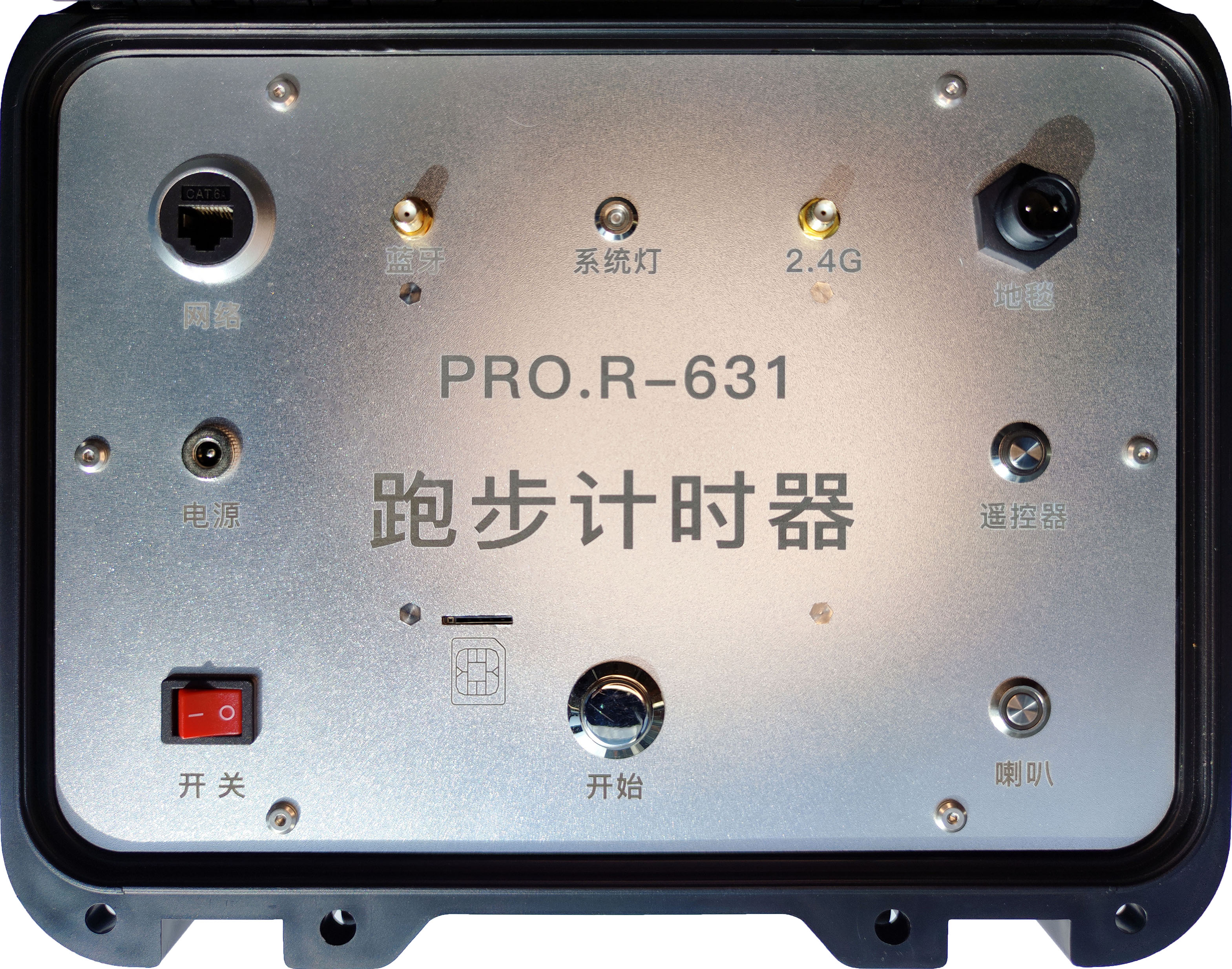

2.  接口定義

開關：跑步計時器開關按鈕

電源：設備充電接口（DC5.5×2.1, 12.6V/2A）；

網絡：有線網絡接口；

傳輸：SMA座（藍牙或者4G天線接口）；

系統燈：待機狀態綠燈慢閃，讀到數據閃爍紅燈；

2.4G：SMA座（接收標簽數據天線接口）；

地毯：外接地毯天線；

遙控器：遙控器配對按鈕；

喇叭：電子發令器配對按鈕；

開始：跑步開始按鈕。

3.     基本操作

3.1.     遙控器配對

長按遙控器配對按鈕3秒鐘，配對按鈕指示燈快閃（1秒3次），設備進入遙控器配對模式，點按遙控器任意鍵，遙控器和設備配對成功，指示燈退出快閃，進入工作模式遙控器按一下按鍵，指示燈閃爍1次。（僅出廠配對一次即可）。

3.2.     喇叭配對

長按喇叭配對按鈕3秒鐘，配對按鈕指示燈快閃（1秒3次），設備進入電子發令器配對模式，接著長按電子發令器配對按鈕進入配對模式，電子發令器和設備配對成功，指示燈退出快閃，進入工作模式指示燈慢閃（1秒1次），當指示燈熄滅表示電子發令器與跑步計時器通信中斷。（僅出廠配對一次即可）。

3.3.     天線安裝

隨機配備了兩支天線，4G或者藍牙天線一支，2.4G天線一支，安裝時一定要注意，見下圖：

2.4G天線

藍牙天線

4G天線

2.4G天線安裝在“2.4G”標識接口，藍牙或者4G天線安裝在“傳輸”標識接口。

※4G天線和2.4G天線不要混淆安裝。

3.4.     準備設備

1.     打開設備箱；

2.     安裝天線；

3.     連接地毯天線；（附件為地毯天線參數）

4.     開機。

3.5.     開始跑步

跑步計時器“開始”按鈕和“運動APP”界面開始按鈕功能等同，當按下“開始”按鈕，跑步計時器開始計時，同時發射無線信號給電子發令器播放“”聲，跑步計時器與“運動APP”實時同步數據。

4.     隨機配件

1. 2.4G天線（增益：6dBi 尺寸：Φ13*200mm）            1根

2. 藍牙或4G天線（增益：6dBi 長度：16cm）              1根

3. 遙控器                                              1個

4. 充電器（12.6V/2A）                                  1個

5. 合格證                                              1張

6. 保修卡                                              1張

5.     附件

地毯規格書

地毯圖片：

地毯規格參數：
